Kapitel 6
6.5 ANPASSEN DER HÖHE DER DEICHSELÖSE
3
3
I
II

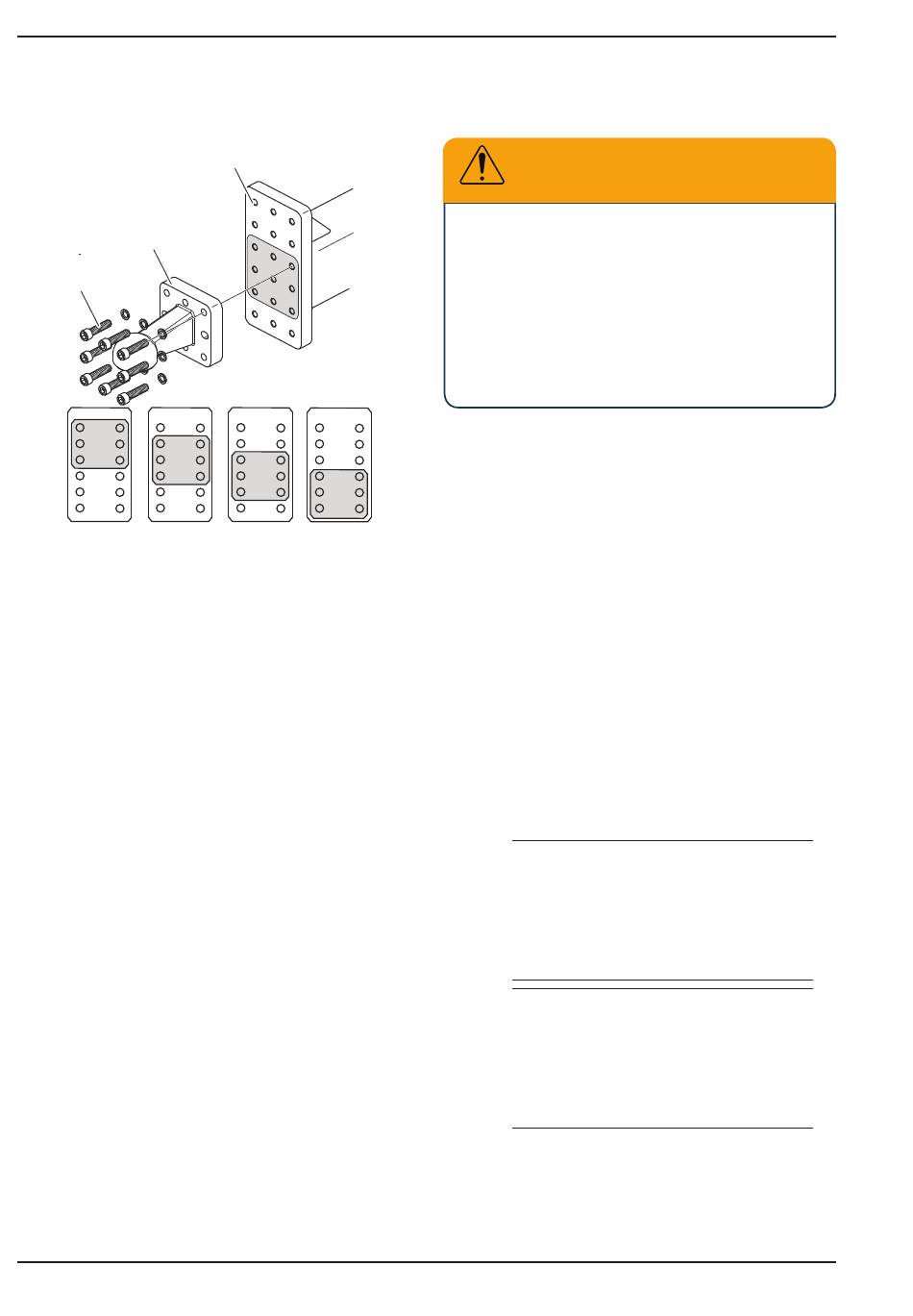

Abbildung 6.6 Anpassen der Höhe der Deichsel
(1) Deichsel
(2) Frontplatte
(3) Befestigungsschraube
I,II,III,IV Positionen der Deichsel
Die Position des Deichselgestänges des
Anhängers hängt von der Art der An-
hängevorrichtung ab, mit der der Acker-
schlepper ausgestattet ist. Stellen Sie
die Traktoranhängung nach Möglichkeit
so ein, dass die Anhängerplattform beim
Ankuppeln an den Traktor parallel zum
Boden ist. Wenn es nicht möglich ist, die
Traktorkupplung einzustellen, stellen Sie
die Position des Anhängegestänges in
Bezug auf die Deichselfrontplatte (2) ein -
Abbildung (6.6).
6.8 PRONAR RC3100
2
III
IV
621-J.02-1
ACHTUNG
Die korrekte Einstellung der Deichsel erleichtert das
Anbringen des Anhängers erheblich.
Nach der Einstellung sollte sich die Deichsel in der
horizontalen Position befinden.
Gehen Sie bei der Einstellung mit äußerster Vor-
sicht vor, da das Gewicht der Deichsel erheblich ist
und die Möglichkeit besteht, dass Gliedmaßen ge-
quetscht werden.
UMFANG DER TÄTIGKEITEN
• Anhänger
immobilisieren.
• Unterlegkeile unter das Anhängerrad
legen.
• Schrauben
hängung (1) von der Frontplatte (2)
ab.
• Bringen Sie das Gestänge in eine
neue Position und ziehen Sie es mit
den Schrauben (3) fest.
Die Konstruktion der Frontplatte
(2) ermöglicht 4 Kombinationen
von Deichselstellungen - siehe
Abbildung (6.6).
Prüfen Sie die Dichtheit des
Zugseils zu den vom Hersteller
angegebenen Terminen gemäß
Kapitel 5.19.
Instandhaltung
mit Feststellbremse
Sie ddi Deichselan-
J.3.1.621.01.1.DE
