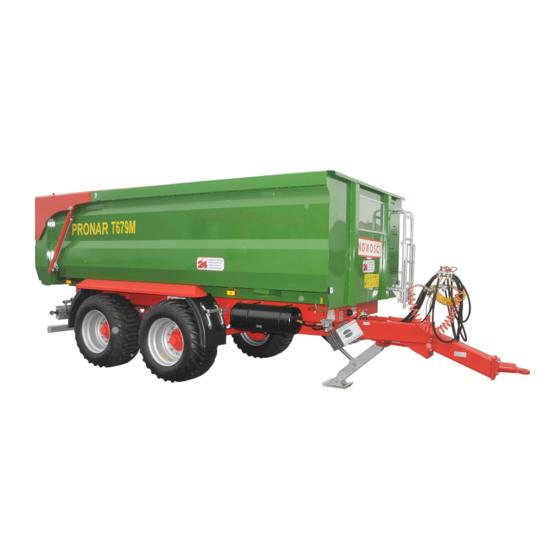

PRONAR T679M Bedienungsanleitung

Landwirtschaftsanhänger
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

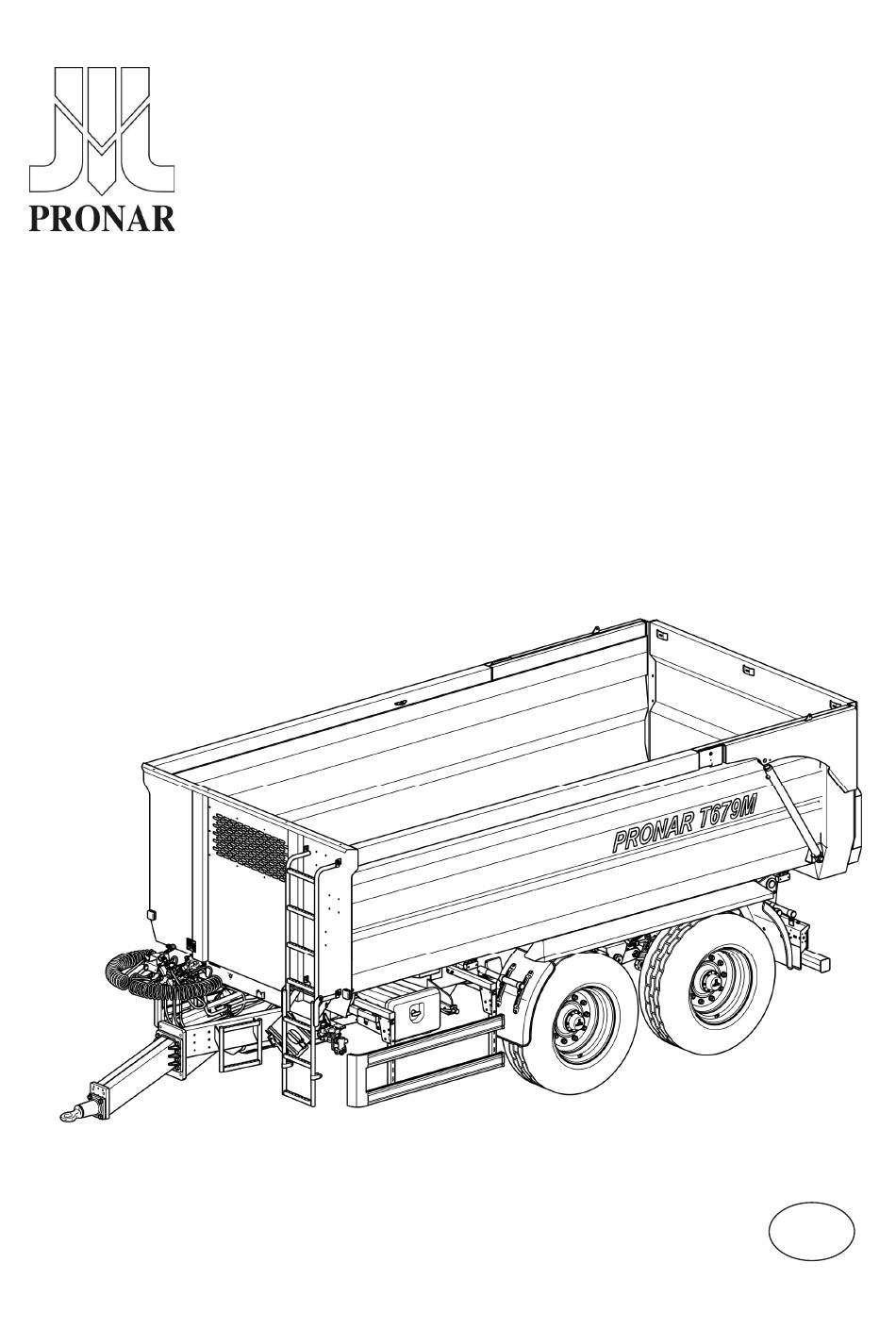

AUSGABE 1A-08-2015
PRONAR Sp. z o.o.
17-210 NAREW, UL. MICKIEWICZA 101A, WOJ. PODLASKIE, POLEN
Tel.:
Fax:
BEDIENUNGSANLEITUNG
LANDWIRTSCHAFTSANHÄNGER
PRONAR T679M
ÜBERSETZUNG DES ORIGINALDOKUMENTS
+48 085 681 63 29
+48 085 681 63 81
+48 085 681 63 83
VERÖFFENTLICHUNGSNUMMER 451N-00000000-UM
+48 085 681 64 29
+48 085 681 63 82
+48 085 682 71 10
www.pronar.pl
DE

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für PRONAR T679M

Inhaltszusammenfassung für PRONAR T679M

  • Seite 1 PRONAR Sp. z o.o. 17-210 NAREW, UL. MICKIEWICZA 101A, WOJ. PODLASKIE, POLEN Tel.: +48 085 681 63 29 +48 085 681 64 29 +48 085 681 63 81 +48 085 681 63 82 Fax: +48 085 681 63 83 +48 085 682 71 10 www.pronar.pl...

  • Seite 3: Anschrift Des Herstellers

    Arbeit der Maschine sicherzustellen. Die Maschine wurde in Anlehnung an gültige Normen, Regelungen und Rechtsvorschriften aufgebaut. Die Bedienungsanleitung beschreibt grundsätzliche Prinzipien für sicheren Betrieb und Bedienung des Landwirtschaftsanhängers Pronar T679M. Falls die in der Bedienungsanleitung Informationen unverständlich sind, setzen Sie sich mit der Verkaufsstelle oder dem Hersteller in Verbindung.

  • Seite 4: Eingesetzte Symbole

    EINGESETZTE SYMBOLE Informationen, Gefahrenbeschreibung und Sicherheitsmaßnahmen sowie Anweisungen und Gebote in Verbindung mit der Betriebssicherheit sind in der Bedienungsanleitung mit folgendem Symbol gekennzeichnet: und mit dem Begriff „GEFAHR” eingeleitet. Nichteinhaltung der beschriebenen Hinweise stellt eine Gesundheits- oder Lebensgefährdung für Bediener und Dritte dar. Besonders wichtige Informationen und Hinweise, deren Einhaltung unbedingt geboten ist, sind mit dem nachfolgenden Symbol gekennzeichnet: und mit dem Begriff „ACHTUNG”...

  • Seite 5: Bestimmung Der Richtungsorientierung

    BESTIMMUNG DER RICHTUNGSORIENTIERUNG Linke Seite – linke Seite bei Beobachtung nach Vorne in der Fahrtrichtung nach Vorne. Rechte Seite – rechte Seite bei Beobachtung nach Vorne in der Fahrtrichtung nach Vorne. UMFANG DER BEDIENUNGSTÄTIGKEITEN Die in der Bedienungsanleitung beschriebenen Bedienungstätigkeiten sind mit folgendem Symbol gekennzeichnet: Resultate der Ausführung von Bedienungs-/Regeltätigkeit oder Bemerkungen über die ausgeführten Handlungen wurden folgendermaßen gekennzeichnet:...

  • Seite 7: Inhaltsverzeichnis

    INHALTSVERZEICHNIS ALLGEMEINE INFORMATIONEN 1.1 IDENTIFIKATION 1.1.1 IDENTIFIKATION DES ANHÄNGERS 1.1.2 IDENTIFIKATION DER FAHRACHSEN 1.1.3 VERZEICHNIS DER SERIENNUMMERN 1.2 BESTIMMUNG 1.3 AUSSTATTUNG 1.4 GARANTIEBEDINGUNGEN 1.10 1.5 TRANSPORT 1.11 1.5.1 FAHRZEUGTRANSPORT 1.11 1.5.2 SELBSTSTÄNDIGER TRANSPORT DURCH DEN BENUTZER 1.13 1.6 UMWELTGEFÄHRDUNG 1.14 1.7 VERSCHROTTUNG 1.15 NUTZUNGS- SICHERHEIT...
  • Seite 8 AUFBAU UND FUNKTIONSBESCHREIBUNG 3.1 TECHNISCHE DATEN 3.2 AUFBAU DES ANHÄNGERS 3.2.1 FAHRGESTELL 3.2.2 LADEKASTEN 3.2.3 BETRIEBSBREMSE 3.2.4 HYDRAULIKANLAGE DER KIPPVORRICHTUNG 3.10 3.2.5 HYDRAULIKANLAGE DES STÜTZFUßES 3.12 3.2.6 HYDRAULIKINSTALLATION DER HECKKLAPPE 3.14 3.2.7 FESTSTELLBREMSE 3.15 3.2.8 BELEUCHTUNGSSYSTEM 3.16 NUTZUNGS- REGELN 4.1 VORBEREITUNG FÜR DIE ERSTE INBETRIEBNAHME 4.1.1 KONTROLLE DES ANHÄNGERS NACH DER LIEFERUNG 4.1.2...
  • Seite 9 5.2 BEDIENUNG DER BREMSEN UND DER FAHRACHSE 5.2.1 ALLGEMEINE INFORMATIONEN 5.2.2 ERSTKONTROLLE DER BREMSEN DER FAHRACHSE 5.2.3 PRÜFUNG DER BREMSBELÄGE AUF ABNUTZUNG 5.2.4 KONTROLLE DES LAGERSPIELS AN DER FAHRACHSE 5.2.5 KONTROLLE DES SPIELS DER FAHRACHSENLAGER 5.2.6 EIN- UND AUSBAU DER RÄDER, KONTROLLE DER RADMUTTERN AUF FESTEN SITZ 5.2.7 KONTROLLE DES REIFENDRUCKS, BEURTEILUNG DES...
  • Seite 10 5.5.1 ALLGEMEINE INFORMATIONEN 5.29 5.6 SCHMIERUNG DES ANHÄNGERS 5.30 5.7 BETRIEBSSTOFFE 5.35 5.7.1 HYDRAULIKÖL 5.35 5.7.2 SCHMIERMITTEL 5.36 5.8 REINIGUNG DES ANHÄNGERS 5.37 5.9 LAGERUNG 5.39 5.10 ANZUGSMOMENTE DER SCHRAUBENVERBINDUNGEN 5.40 5.11 EINSTELLUNG DER DEICHSELHÖHE 5.41 5.12 PROBLEMBEHEBUNG 5.42...

  • Seite 11: Allgemeine Informationen

    KAPITEL ALLGEMEINE INFORMATIONEN...

  • Seite 12: Identifikation

    Pronar T679M KAPITEL 1 1.1 IDENTIFIKATION 1.1.1 IDENTIFIKATION DES ANHÄNGERS ABBILDUNG 1.1 Lokalisierung Typenschilds eingeschlagenen Seriennummer (1) Typenschild, (2) Seriennummer Der Anhänger wurde mithilfe des Typenschilds (1) sowie der an dem rechteckigen Feld mit goldenem Hintergrund angebrachten Seriennummer (2) gekennzeichnet. Die Seriennummer und das Typenschild befinden sich auf dem Stirnbalken des unteren Rahmens - Abbildung (1.1).

  • Seite 13: Identifikation Der Fahrachsen

    KAPITEL 1 Pronar T679M eingetragenen Nummern zu überprüfen. Die Bedeutung der einzelnen Felder des Typenschilds erklärt die folgende Tabelle. TABELLE 1.1 Im Typenschild aufgeführte Angaben LFD. KENNZEICHNUNG Allgemeine Bezeichnung und Funktion Symbol / Anhängertyp Baujahr des Anhängers Siebzehnstellige Fahrzeug-Identifizierungsnummer (FIN) Nummer der Bauartzulassung Leergewicht des Anhängers...

  • Seite 14: Verzeichnis Der Seriennummern

    Pronar T679M KAPITEL 1 ABBILDUNG 1.2 Lokalisierung des Typenschildes an der Fahrachse (1) Fahrachse, (2) Typenschild 1.1.3 VERZEICHNIS DER SERIENNUMMERN HINWEIS Im Falle der Bestellung von Ersatzteilen oder bei Problemen besteht sehr häufig die Notwendigkeit, die Seriennummer eines Teils oder die FIN-Nummer des Anhängers anzugeben, deshalb wird empfohlen, diese Nummern in die folgenden Felder einzutragen.

  • Seite 15: Bestimmung

    KAPITEL 1 Pronar T679M 1.2 BESTIMMUNG Der Anhänger ist für den Transport von Erntegütern und Landwirtschaftsprodukten (Schüttgut, Volumengüter, Langgüter usw.) innerhalb von Landwirtschaftsbetrieben und auf öffentlichen Straßen bestimmt. Der Transport von Baustoffen, Mineraldünger, und anderen Ladungen ist unter der Bedienung der Befolgung der im Kapitel 4 aufgeführten Anweisungen zulässig.
  • Seite 16 Pronar T679M KAPITEL 1 „Straßenverkehrsordnung“ vom 20. Juni 1997, Art. 20). In den Ländern, in denen der Anhänger betrieben wird, sind entsprechenden Einschränkungen Straßenverkehrsordnung zu beachten. Die Geschwindigkeit des Anhängers darf jedoch die konstruktionsbedingt zulässige Höchstgeschwindigkeit von 40km/h nicht überschreiten.
  • Seite 17 KAPITEL 1 Pronar T679M TABELLE 1.2 Anforderungen an Schlepper INHALT ANFORDERUNGEN Bremssystem - Anschlüsse Pneumatische - Einkreis-Bremsanlage gemäß A DIN 74 294 Pneumatische - Zweikreis-Bremsanlage gemäß ISO 1728 Hydraulikanlage gemäß ISO 7421-1 Nenndruck der Anlage Pneumatisch - Einkreis-Bremsanlage 5.8 - 6.5...

  • Seite 18: Ausstattung

    Pronar T679M KAPITEL 1 TABELLE 1.3 Anforderungen an den zweiten Anhänger INHALT ANFORDERUNGEN Zulässiges Gesamtgewicht 16.000 Bremssystem - Anschlüsse Pneumatische - Einkreis-Bremsanlage gemäß A DIN 74 294 Pneumatische - Zweikreis- Anschlüsse nach ISO 1728 Bremsanlage Anschlüsse nach ISO 7421-1 Hydraulikanlage...
  • Seite 19 KAPITEL 1 Pronar T679M TABELLE 1.4 Anhängerausstattung AUSSTATTUNG • Betriebsanleitung • Garantieschein • Anschlusskabel der Elektroinstallation • Radkeile • Hydraulische Scherenstütze • Zweikreis-Druckluftanlage ohne Ausgänge hinten • Zweikreis-Druckluftanlage mit Ausgängen hinten • Einkreis-Druckluftanlage ohne Ausgang hinten • Einkreis-Druckluftanlage mit Ausgang hinten •...

  • Seite 20: Garantiebedingungen

    Pronar T679M KAPITEL 1 1.4 GARANTIEBEDINGUNGEN PRONAR Sp. z o.o. aus Narew garantiert einen leistungsfähigen Betrieb der Maschine bei sachgemäßer technischer Verwendung, wie in der BEDIENUNGSANLEITUNG beschrieben. Die Frist für die Durchführung von Reparaturen ist im GARANTIESCHEIN festgelegt. Von der Garantie sind die Maschinenelemente und Baugruppen ausgeschlossen, die unabhängig von der Garantiezeit einem Verschleiß...

  • Seite 21: Transport

    KAPITEL 1 Pronar T679M HINWEIS Es ist vom Händler eine detaillierte Ausfüllung des Garantie- und Reklamationsscheins zu fordern. Ein Garantie- oder Reklamationsschein ohne Verkaufsdatum oder Stempel des Händlers kann eine Ablehnung der Reklamation zur Folge haben. Benutzer verpflichtet, alle festgestellten Mängel...
  • Seite 22 Pronar T679M KAPITEL 1 werden. Befestigungselemente müssen dafür vorgesehenen Transporthalterungen – Abbildung (1.3), oder stabilen Elementen Anhängerrahmens (Längsträger, Querträger, usw.) befestigt werden. Transporthalterungen sind an Elementen des Ladekastens (3), jeweils ein Paar auf jeder Seite des Anhängers, angeschweißt und mithilfe der Aufkleber (8) gekennzeichnet - siehe Tabelle (2.1).

  • Seite 23: Selbstständiger Transport Durch Den Benutzer

    KAPITEL 1 Pronar T679M zum Schutz abzudecken, um die Befestigungsmittel vor Beschädigung während des Transports zu sichern. Während der Verladungsarbeiten ist besonders zu beachten, dass die Lackschicht oder Ausstattungselemente der Maschine nicht beschädigt werden. Das Eigengewicht des Anhängers im Fertigzustand wird in der Tabelle (3.1) angegeben.

  • Seite 24: Umweltgefährdung

    Pronar T679M KAPITEL 1 zum Zielort transportiert wird. Die Fahrgeschwindigkeit ist den aktuellen Wetterbedingungen anzupassen, wobei die zulässige konstruktionsbedingte Höchstgeschwindigkeit nicht überschritten werden darf. ACHTUNG Beim selbstständigen Transport muss sich der Schlepperfahrer mit der vorliegenden Bedienungsanleitung vertraut machen und die dort aufgeführten Anweisungen befolgen.

  • Seite 25: Verschrottung

    KAPITEL 1 Pronar T679M entsprechenden für die Ölentsorgung oder Wiederverwertung zuständigen Stellen zuzuführen. Abfallschlüssel: 13 01 10. Ausführliche Informationen bezüglich des Hydrauliköls können dem Sicherheitsdatenblatt des Produkts entnommen werden. HINWEIS Die Hydraulikanlage des Anhängers ist mit dem Öl L-HL 32 Lotos gefüllt.
  • Seite 26 Pronar T679M KAPITEL 1 1.16...

  • Seite 27: Nutzungs- Sicherheit

    KAPITEL NUTZUNGS- SICHERHEIT...

  • Seite 28: Grundlegende Sicherheitsregeln

    Pronar T679M KAPITEL 2 2.1 GRUNDLEGENDE SICHERHEITSREGELN 2.1.1 ANHÄNGERBENUTZUNG • Vor Inbetriebnahme des Anhängers muss sich der Benutzer mit dieser Betriebsanleitung und dem GARANTIESCHEIN genau vertraut machen. Während des Betriebs müssen alle in der Anleitung aufgeführten Anweisungen befolgt werden. • Die Verwendung und Bedienung des Anhängers kann nur durch solche Personen durchgeführt...

  • Seite 29: An- Und Abkuppeln Des Anhängers An Den Schlepper

    KAPITEL 2 Pronar T679M • Die Montage und Demontage der Aufsatzwände und der Plane muss unter Verwendung von Gerüsten, Leitern oder Rampen mit geeigneter Höhe durchgeführt werden. Der Zustand dieser Vorrichtungen muss den Benutzer vor einem Sturz sichern. Die Arbeit muss mindestens von zwei Personen durchgeführt werden.

  • Seite 30: An- Und Abkuppeln Eines Zweiten Anhängers

    Pronar T679M KAPITEL 2 • Das An- und Abkuppeln des Anhängers darf nur dann erfolgen, wenn die Maschine mithilfe der Feststellbremse gesichert ist. 2.1.3 AN- UND ABKUPPELN EINES ZWEITEN ANHÄNGERS • Es ist verboten, einen zweiten Anhänger anzukuppeln, wenn dieser die Anforderungen des Herstellers nicht erfüllt (keine geeignete Zugöse an der...

  • Seite 31: Be- Und Entladen Des Anhängers

    KAPITEL 2 Pronar T679M vom Hersteller eingestellt und darf während des Anhängerbetriebs nicht eingestellt werden. • Wenn eine Störung Hydraulik- oder Druckluftanlage festgestellt wird, muss der Anhänger außer Betrieb gestellt werden, bis die Störung behoben ist. • Während des Anschließens der Hydraulikleitungen an den Schlepper ist zu beachten, dass die Hydraulikanlagen des Schleppers und Anhängers druckfrei...
  • Seite 32 Pronar T679M KAPITEL 2 • Die Be- und Entladung muss von Personen vorgenommen werden, die über Erfahrungen auf diesem Gebiet verfügt. • Die Ladung muss so verteilt werden, dass sie die Stabilität des Anhängers nicht gefährdet und die Führung des Transportzuges nicht behindert.

  • Seite 33: Transportfahrt

    KAPITEL 2 Pronar T679M • Der Ladekasten darf nicht angehoben werden, wenn die Gefahr besteht, dass der Anhänger umkippt. • Es ist verboten, den Anhänger ruckweise nach vorne zu bewegen, wenn sich die Volumenladung oder schwer zu schüttende Ladung nicht entladen lässt.
  • Seite 34 Pronar T679M KAPITEL 2 ABBILDUNG 2.1 Befestigung der Rücklichtabdeckungen (1) Schutzabdeckung der Leuchten, (2) Sterngriff • Die Radkeile (1) sind nur unter ein Rad zu legen (der erste Keil vor, der zweite hinter das Rad - Abbildung (2.2)). • Das Fahren mit angehobenem Ladekasten ist verboten.
  • Seite 35 KAPITEL 2 Pronar T679M ABBILDUNG 2.2 Unterlegen der Keile (1) Sicherungskeil, (2) Rad der Fahrachse • Der Anhänger kann unter der Voraussetzung höchster Vorsicht und Anpassung der Geschwindigkeit an die Fahrbedingungen an Hängen mit einer Neigung von maximal 5° gefahren werden.
  • Seite 36 Pronar T679M KAPITEL 2 • Es ist verboten, die zulässige Nutzlast des Anhängers zu überschreiten. Eine Überschreitung der zulässigen Nutzlast kann den Anhänger beschädigen, die Fahrstabilität negativ beeinflussen und zu einem Verlust der Ladung führen und somit zu einer Gefahr während der Fahrt werden. Das Bremssystem des Anhängers wurde auf das Gesamtgewicht des Anhängers ausgelegt, dessen...

  • Seite 37: Bereifung

    KAPITEL 2 Pronar T679M • Wenn der Anhänger das letzte Fahrzeug im Zug ist, muss an der hinteren Bordwand die Kennzeichnungstafel für bauartbedingt langsam fahrende Fahrzeuge angebracht werden - Abbildung (2.3). Das Warnschild (1) ist in einem speziell vorbereiteten Griff (2) zu platzieren, der an die Heckbordwand der Ladekiste angenietet ist.

  • Seite 38: Wartung

    Pronar T679M KAPITEL 2 Geschwindigkeit oder Last reduziert werden. Den Reifendruck niemals durch Ablassen von Luft reduzieren, wenn die Drucksteigerung eine Folge der Temperaturwirkung ist. • Die Ventile sind durch entsprechende Muttern zu sichern, um das Eindringen von Verschmutzungen zu verhindern.
  • Seite 39 KAPITEL 2 Pronar T679M Schlepper angekuppelt werden und mithilfe von Keilen sowie mit einer Feststellbremse gesichert werden. • Vor Beginn von Reparaturarbeiten an der Hydraulik- oder Druckluftanlage müssen diese Anlagen vollkommen druckfrei gemacht werden. • Die Wartungs- und Reparaturarbeiten sind unter Beachtung der allgemeinen Sicherheitsregeln und des Arbeitsschutzes auszuführen.
  • Seite 40 Pronar T679M KAPITEL 2 Schweißarbeiten abgebaut oder mit nicht brennbarem Material abgedeckt werden. Arbeitsbeginn wird empfohlen, einen oder Schaumfeuerlöscher bereitzustellen. • Im Falle von Arbeiten, die das Anheben des Anhängers erfordern, sind dafür geeignete, geprüfte hydraulische oder mechanische Wagenheber zu verwenden.

  • Seite 41: Beschreibung Der Restgefahr

    Pronar T679M 2.2 BESCHREIBUNG DER RESTGEFAHR Das Unternehmen Pronar Sp. z o. o. in Narew hat sich nach besten Kräften bemüht, das das Unfallrisiko zu eliminieren. Es besteht jedoch eine gewisse Restgefahr, die zu Unfällen führen kann und vor allem mit den nachfolgend beschriebenen Tätigkeiten verbunden ist: •...

  • Seite 42: Hinweis- Und Warnschilder

    Pronar T679M KAPITEL 2 • Sichern Sie die Maschine vor dem Zugang durch nicht zur Bedienung berechtigte Personen, insbesondere Kinder, • Halten Sie einen sicheren Abstand zu verbotenen und gefährlichen Bereichen ein, • Es ist untersagt, sich während der Fahrt oder beim Be- und Entladen auf dem Anhänger aufzuhalten.
  • Seite 43 KAPITEL 2 Pronar T679M TABELLE 2.1 Hinweis- und Warnschilder LFD. AUFKLEBER BEDEUTUNG Variante des Anhängers. 451N-00000001 Vor dem Besteigen des Anhängers den Motor abschalten und den Schlüssel aus dem Zündschloss ziehen. 29RPN-00.00.030 Achtung. Stromschlaggefahr. Beim Entladen des Anhängers muss ein sicherer Abstand zu überirdischen...
  • Seite 44 Pronar T679M KAPITEL 2 LFD. AUFKLEBER BEDEUTUNG Quetschgefahr. Während des Öffnens und Schließens der Heckklappe einen sicheren Abstand einhalten. 58RPN-00.00.013 Vor dem Beginn von Wartungs- oder Reparaturarbeiten den Motor abschalten und den Schlüssel aus dem Zündschloss ziehen. Die Kabine des Schleppers muss vor dem Zugang unbefugter Personen gesichert werden.
  • Seite 45 KAPITEL 2 Pronar T679M LFD. AUFKLEBER BEDEUTUNG Achtung. Vor der Inbetriebnahme muss die Betriebsanleitung gelesen werden. 70RPN-00.00.00.04 Webseitenadresse des Herstellers. 62RPN-00.00.014 Transportaufkleber. Befestigungsstelle für den Transport. 58RPN-00.00.019 Zulässige bauartbedingte Höchstgeschwindigkeit 204N-00000008 Reifendruck. Stellung des Steuerventils der Hydraulikanlage der Kippvorrichtung (1 oder 2 Anhänger).
  • Seite 46 Pronar T679M KAPITEL 2 LFD. AUFKLEBER BEDEUTUNG Versorgungsleitung der Hydraulikanlage der Kippvorrichtung Versorgungsleitung der hydraulischen Scherenstütze (Absenken). Versorgungsleitung der hydraulischen Stütze (Anheben) Versorgungsleitung der Hydraulik für die Heckklappe (Schließen) Versorgungsleitung der Hydraulik für die Heckklappe (Öffnen) - Der Luftdruck ist von der verwendeten Bereifung abhängig.
  • Seite 47 KAPITEL 2 Pronar T679M ABBILDUNG 2.4 Anordnung der Hinweis- und Warnschilder 2.21...
  • Seite 48 Pronar T679M KAPITEL 2 2.22...

  • Seite 49: Aufbau Und Funktionsbeschreibung

    KAPITEL AUFBAU UND FUNKTIONSBESCHREIB...

  • Seite 50: Technische Daten

    Pronar T679M KAPITEL 3 3.1 TECHNISCHE DATEN TABELLE 3.1 Grundlegende technische Daten INHALT T679M Abmessungen des Anhängers Gesamtlänge 6.797 Gesamtbreite 2.550 Gesamthöhe 2.460 Innenmaße des Ladekastens Länge 4.800 Breite (vorne) 2.140 Breite (hinten) 2.200 Höhe 1.200 Gewicht und Nutzlast Eigengewicht des Fahrzeuges 4.200...

  • Seite 51: Aufbau Des Anhängers

    KAPITEL 3 Pronar T679M 3.2 AUFBAU DES ANHÄNGERS 3.2.1 FAHRGESTELL Das Fahrgestell des Anhängers besteht aus den in Abbildung (3.1) aufgeführten Baugruppen. Der untere Rahmen (1) besteht aus einer Schweißkonstruktion aus Stahlblechprofilen. Die tragenden Hauptelemente des Rahmens bestehen aus zwei über Querträger miteinander verbundenen Längsträgern.
  • Seite 52 Pronar T679M KAPITEL 3 An den Längsbalken sind im vorderen Teil des Rahmens auf beiden Seiten des Anhängers Aufnahmen mit Radkeilen (4) befestigt. Vorne am Rahmen befindet sich ebenfalls die Scherenstütze (3), die dazu dient, den vom Schlepper abgekuppelten Anhänger abzustützen.

  • Seite 53: Ladekasten

    KAPITEL 3 Pronar T679M 3.2.2 LADEKASTEN ABBILDUNG 3.2 Ladekasten (1) Ladekasten, (2) Heckklappe, (3) Sichtfenster, (4) obere Leiter, (5) untere Leiter, (6) Radlauf, (7) Schieber der Auslaufgosse, (8) Dichtung der Heckklappe...

  • Seite 54: Betriebsbremse

    Pronar T679M KAPITEL 3 Bei dem Ladekasten des Anhängers (1) handelt es sich um eine Schweißkonstruktion aus Blech und Stahlprofilen – Abbildung (3.2). Um eine reibungslose Entladung zu gewährleisten, wurde der Ladekasten trapezförmig ausgeführt. Der Ladekasten ist am unteren Rahmen befestigt (Abbildung (3.1).
  • Seite 55 KAPITEL 3 Pronar T679M ABBILDUNG 3.3 Aufbau und Schema der Zweikreis-Druckluftbremse (1) Druckluftbehälter, (2) Steuerventil, (3) manueller Bremskraftregler, (4) Pneumatikzylinder, (5) Leitungsanschluss (rot), (6) Leitungsanschluss (gelb), (7) Luftfilter, (8) Kontrollanschluss Druckluftbehälters, Kontrollanschluss Pneumatikzylinders, (10) Entwässerungsventil, (11) Buchse (gelb) - Option, (12) Buchse (rot) - Option,...
  • Seite 56 Pronar T679M KAPITEL 3 ABBILDUNG 3.4 Aufbau und Schema der Einkreis-Druckluftbremse (1) Druckluftbehälter, (2) Steuerungsventil, (3) manueller Bremskraftregler, (4) pneumatischer Zylinder, (5) Leitungsanschlussstück (schwarz), (6) Luftfilter, (7) Kontrollanschluss des Druckluftbehälters, Kontrollanschluss pneumatischen Zylinders, (9) Entwässerungsventil, (10) Buchse (schwarz) - Option, (11) Relaisventil...
  • Seite 57 KAPITEL 3 Pronar T679M ABBILDUNG 3.5 Aufbau Schema Zweikreis-Druckluftbremse automatischem Bremskraftregler Druckluftbehälter, Steuerventil, automatischer Bremskraftregler, (4) Pneumatikzylinder, (5) Leitungsanschluss (rot), (6) Leitungsanschluss (gelb), (7) Luftfilter, (8) Kontrollanschluss des Druckluftbehälters, (9) Kontrollanschluss des Pneumatikzylinders, (10) Entwässerungsventil, (11) Buchse (gelb) - Option, (12) Buchse (rot) - Option,...

  • Seite 58: Hydraulikanlage Der Kippvorrichtung

    Pronar T679M KAPITEL 3 Der 3-stufige Bremskraftregler (2) - Abbildung (3.8), passt die Bremskraft an die jeweilige Einstellung an. Das Umschalten in die gewünschte Betriebsstellung erfolgt vor Fahrtantritt manuell durch den Bediener mithilfe des Hebels (4). Es sind drei Betriebsstellungen möglich: A - „Lastfrei”, B - „Halblast”...
  • Seite 59 KAPITEL 3 Pronar T679M • Kreislauf (B) - zur Versorgung des Hydraulikzylinders des zweiten Anhängers, falls ein zweiter Anhänger an den Schlepper angeschlossen wird. ABBILDUNG 3.7 Aufbau und Schema der Hydraulikanlage der Kippvorrichtung Teleskopzylinder, 3-Wege-Ventil, Sperrventil, Schnellkupplung, (5) Anschlussbuchse, (6) Steuerseil, (7) Führungsrolle, (8), (9) Hinweisaufkleber Zum Einschalten dieser Hydraulikkreise dient ein 3-Wege-Ventil (2) –...

  • Seite 60: Hydraulikanlage Des Stützfußes

    Pronar T679M KAPITEL 3 • 1 - geöffneter Kreislauf der Kippvorrichtung des Anhängers - Kreislauf (A), • 2 - Kreis der Kippvorrichtung des zweiten Anhängers geöffnet – Kreis (B). An der Anschlussleitung, in der Nähe der Kupplung (4), befindet sich ein Hinweisaufkleber (9) der die Versorgungsleitung der Hydraulikanlage der Kippvorrichtung kennzeichnet.
  • Seite 61 KAPITEL 3 Pronar T679M Die Verwendung des Hydraulikschlosses (5) im Hydraulikzylinder (4) dient zur Erhöhung der Sicherheit des Anhängerbedieners. Infolge des Anhebens und Absenkens der Stütze kann es zu einer Beschädigung der Leitungen kommen (Durchscheuern, Undichtigkeiten). In solch einem Fall blockiert das Hydraulikschloss den Hydraulikzylinder (4) in einer feststehenden Position.

  • Seite 62: Hydraulikinstallation Der Heckklappe

    Pronar T679M KAPITEL 3 3.2.6 HYDRAULIKINSTALLATION DER HECKKLAPPE ABBILDUNG 3.9 Aufbau der Hydraulikinstallation der Heckklappe (1) Hydraulikzylinder, (2) Hydraulikschloss, (3) Strömungsteiler, (4) Hydraulikleitung, (5) Schnellkupplung - Steckanschluss, (6) Verschlusskappe der Steckverbindung (schwarz), (7) Heckklappe Die Hydraulikanlage - Abbildung (3.9) dient zum Öffnen und Schließen der Heckklappe. Die Installation wird über die externe Hydraulik des Schleppers mit Öl versorg.

  • Seite 63: Feststellbremse

    KAPITEL 3 Pronar T679M Einfahren der Kolbenstange die Klappe öffnen oder schließen. Die Schnellkupplungen (5) an den Leitungsenden sind durch schwarze Abdeckkappen (6) geschützt. ABBILDUNG 3.10 Schema der Heckklappenhydraulik (1) Hydraulikzylinder, (2) zweiseitige hydraulische Verriegelung, (3) Strömungsteiler In der Anfangsphase der Öffnungsbewegung wird die Klappe leicht angehoben, wobei die Verriegelungen in Form von Haken (im Rahmen des Bodens) und Gabeln (in der Heckklappe) freigegeben werden.

  • Seite 64: Beleuchtungssystem

    Pronar T679M KAPITEL 3 ABBILDUNG 3.11 Aufbau der Feststellbremse (1) Spreiznockenhebel, (2) Kurbelmechanismus der Bremse, (3) Stahlseil, (4) Umlenkrolle, (5) Feder 3.2.8 BELEUCHTUNGSSYSTEM Die elektrische Installation des Anhängers ist an Versorgung durch eine Gleichstromquelle 12 V angepasst. Das Anschließen der elektrischen Installation des Anhängers an den Schlepper ist mit einer entsprechenden Anschlussleitung auszuführen.
  • Seite 65 KAPITEL 3 Pronar T679M ABBILDUNG 3.12 Anordnung der Elektroelemente und Rückstrahler (1) 7-polige Anschlussdose, (2) vordere Positionsleuchte, (3) seitliche Positionsleuchte, (4) Rückleuchte links, (5) Rückleuchte rechte, (6) Kennzeichenbeleuchtung, (7) hintere Umrissleuchte, (8) dreieckiger Rückstrahler, (9) Schutzabdeckung 3.17...
  • Seite 66 Pronar T679M KAPITEL 3 ABBILDUNG 3.13 Schaltplan der Elektroinstallation Bezeichnungen gemäß Tabelle (3.2), (3.3) und (3.4). 3.18...

  • Seite 67: Funktion

    KAPITEL 3 Pronar T679M TABELLE 3.2 Verzeichnis der Bezeichnungen der elektrischen Elemente SYMBOL BEZEICHNUNG Rückleuchte hinten rechts (LED) Rückleuchte hinten links (LED) 7-polige Anschlussdose vorne 7-polige Anschlussdose hinten Kennzeichenbeleuchtung rechts (LED) Kennzeichenbeleuchtung links (LED) Positionsleuchte vorne rechts (LED) Positionsleuchte vorne links (LED)
  • Seite 68 Pronar T679M KAPITEL 3 TABELLE 3.4 Bedeutung der Leitungsfarben KENNZEICHNUNG FARBE Weiß Schwarz Blau Orange Grün Schwarz-grün Rosa 3.20...

  • Seite 69: Nutzungs- Regeln

    KAPITEL NUTZUNGS- REGELN...

  • Seite 70: Vorbereitung Für Die Erste Inbetriebnahme

    Pronar T679M KAPITEL 4 4.1 VORBEREITUNG FÜR DIE ERSTE INBETRIEBNAHME 4.1.1 KONTROLLE DES ANHÄNGERS NACH DER LIEFERUNG Der Hersteller gewährleistet, dass der Anhänger vollständig funktionstüchtig ist, gemäß den Qualitätsvorschriften geprüft und zur Verwendung zugelassen wurde. Dies befreit den Benutzer jedoch nicht von der Pflicht, den Anhänger nach der Lieferung und vor der ersten Inbetriebnahme zu prüfen.

  • Seite 71: Vorbereitung Des Anhängers Für Die Erste Inbetriebnahme

    KAPITEL 4 Pronar T679M Kippzylinder, Hydraulikzylinder Heckklappe sowie Hydraulikzylinder der Scherenstütze auf austretendes Hydrauliköl prüfen. 4.1.2 VORBEREITUNG DES ANHÄNGERS FÜR DIE ERSTE INBETRIEBNAHME Vorbereitung Alle Schmierstellen des Anhängers prüfen und falls erforderlich den Anhänger gemäß den Empfehlungen aus Kapitel 5 schmieren.
  • Seite 72 Pronar T679M KAPITEL 4 Die Steuerung der Heckklappe in Betrieb nehmen und auf fehlerfreie Funktion prüfen. Die Funktion der Betriebsbremse durch Anfahren prüfen. Führen Sie eine Probefahrt durch. HINWEIS Die Bedienung, wie An- und Abkuppeln vom Schlepper, Einstellung der Deichselposition, des Kippvorgangs des Ladekastens usw.

  • Seite 73: An- Und Ankuppeln Des Anhängers An Den Bzw. Vom

    KAPITEL 4 Pronar T679M 4.2 AN- UND ANKUPPELN DES ANHÄNGERS AN DEN BZW. VOM SCHLEPPER Der Anhänger kann an den Schlepper angekuppelt werden, wenn alle elektrischen, pneumatischen und hydraulischen Anschlüsse sowie die Transportkupplung am Schlepper mit den Anforderungen des Anhängerherstellers übereinstimmen.
  • Seite 74 Pronar T679M KAPITEL 4 Den Schlepper zurückfahren, den Anhänger ankuppeln, die Sicherung der Kupplung prüfen, welche den Anhänger vor ungewolltem Abkuppeln schützt. Wenn am landwirtschaftlichen Schlepper eine automatische Kupplung verwendet wird, ist sicherzustellen, dass das Ankuppeln vollständig erfolgt ist und die Zugöse der Deichsel gesichert wurde.
  • Seite 75 KAPITEL 4 Pronar T679M Die schwarze Druckluftleitung an die schwarze Dose am Schlepper anschließen. Die Leitung der Hydraulikanlage der Kippvorrichtung anschließen. Die Leitung der Kipphydraulik ist mit dem Hinweisaufkleber (15) gekennzeichnet – Tabelle (2.1). Die Hauptleitung zur Versorgung der elektrischen Beleuchtungsinstallation anschließen.

  • Seite 76: Schlepper

    Pronar T679M KAPITEL 4 Die Stütze auf den Boden absenken. Den Hydraulikverteiler im Schlepper in der Richtung betätigen, in der die Kolbenstange des Zylinders der Stütze ausgefahren wird. Wenn die Stütze heruntergelassen ist, muss der Hebel des Hydraulikverteilers am Schlepper in die "neutrale" Stellung gebracht werden.

  • Seite 77: An- Und Abkuppeln Eines Zweiten Anhängers

    KAPITEL 4 Pronar T679M Die Schlepperkupplung entsichern und die Zugöse des Anhängers von der Kupplung des Schleppers abtrennen und mit dem Schlepper vorfahren. 4.3 AN- UND ABKUPPELN EINES ZWEITEN ANHÄNGERS Ein zweiter Anhänger darf nur dann angekuppelt werden, wenn er sich in einem technisch einwandfreiem Zustand befindet, über ein zweiachsiges Fahrwerk verfügt, die Bremsanlage...
  • Seite 78 Pronar T679M KAPITEL 4 Wenn am Anhänger am Heck eine automatische Kupplung verwendet wird, ist sicherzustellen, dass das Ankuppeln vollständig erfolgt ist und die Zugöse der Deichsel gesichert wurde. ABBILDUNG 4.1 Ankuppeln des zweiten Anhängers (1) manuelle Anschlusskupplung, (2) automatische Anschlusskupplung, (3) Deichsel des zweiten Anhängers,...

  • Seite 79: Beladung Und Sicherung Der Ladung

    KAPITEL 4 Pronar T679M Die Bremse des zweiten Anhängers wird gelöst, wenn der Druck im Behälter den entsprechenden Druck erreicht hat. Vor der Fahrt muss die Feststellbremse gelöst werden. Abkuppeln des zweiten Anhängers Den Schlepper und den Anhänger mit der Feststellbremse sichern.
  • Seite 80 Pronar T679M KAPITEL 4 Material, dessen Kontakt mit der Lackierung oder den Stahlflächen Beschädigungen verursachen können, müssen in dichten Verpackungen transportiert werden (Säcke, Kisten, Fässer usw.). Nach dem Transport solch eines Materials muss der Ladekasten gründlich mit einem starken Wasserstrahl abgespült werden.
  • Seite 81 KAPITEL 4 Pronar T679M RAUMGEWICHT LADUNGSART KG/M Torf getrocknet 500 - 600 Mineralische Dünger: Ammoniumsulfat 800 - 850 Kalisalz 1.100 / 1.200 Superphosphat 850 / 1.440 Thomasmehl 2.000 / 2.300 Kaliumsulfat 1.200 / 1.300 Dünger-Kalkpulver 1.250 - 1.300 Baustoffe: Zement 1.200 / 1.300...
  • Seite 82 Pronar T679M KAPITEL 4 RAUMGEWICHT LADUNGSART KG/M Klee (Schneckenklee) verwelkt gemäht 20 - 25 Klee (Schneckenklee) verwelkt auf dem Anhänger 110 - 160 geschnitten 60 - 100 Klee (Schneckenklee) verwelkt auf Sammelaufhänger 40 - 60 Klee trocken gelagert 80 - 140...
  • Seite 83 KAPITEL 4 Pronar T679M RAUMGEWICHT LADUNGSART KG/M Zuckerrübenschnitzel trocken 350 - 400 Kleie 320 - 600 Knochenmehl 700 / 1.000 Futtersalz 1.100 / 1.200 Melasse 1.350 / 1.450 Silage (Fahrsilo) 650 / 1.050 Heu Silage (Hochsilo) 550 - 750 Saatgut:...
  • Seite 84 Pronar T679M KAPITEL 4 Das Beladen des Anhängers muss von Personen durchgeführt werden, die über Erfahrung bei solchen Arbeiten und die entsprechenden Zulassungen für die Bedienung der Geräte verfügen (insofern diese verlangt werden). ACHTUNG Der Anhänger ist für den Transport von Ernteerträgen und landwirtschaftlichen Materialien bestimmt (Volumen- oder Schüttgut).
  • Seite 85 KAPITEL 4 Pronar T679M Brechgutladungen Brechgutladungen bestehen in der Regel aus hartem Material mit wesentlich größeren Abmessungen als beim Schüttgut (Steine, Kohle, Ziegel, Zuschlagstoffe). Diese Materialien können ohne entsprechende Vorbereitung des Ladekastens Dellen im Boden oder Wänden sowie den Abrieb der Lackierung verursachen. Aus diesem Grund sind der Boden und eventuell die Bordwände mit dickem Sperrholz, harten Spanplatten, dicken Brettern oder...
  • Seite 86 Pronar T679M KAPITEL 4 Verpackte Ladungen Verpackte Ladungen (Kisten, Beutel) sind dicht nebeneinander, beginnend an der Frontbordwand zu platzieren. Falls es erforderlich ist, die Ladung in mehreren Schichten zu stapeln, müssen die einzelnen Schichten versetzt zueinander gestapelt werden. Die Ladung muss eng über die ganze Fläche des Anhängerbodens verteilt werden.

  • Seite 87: Ladungstransport

    KAPITEL 4 Pronar T679M Wegen der Vielfalt der Materialien, Werkzeuge, Befestigungsweise und Ladungssicherung ist die Beschreibung aller Arten des Beladevorgangs unmöglich. Der Benutzer des Anhängers ist verpflichtet, sich mit den Vorschriften bezüglich des Transports auf Straßen vertraut zu machen und die Vorschriften zu befolgen.
  • Seite 88 Pronar T679M KAPITEL 4 • Der vom Schlepper abgekuppelte Anhänger muss mit der Feststellbremse und eventuell mit den Radkeilen oder anderen Elementen ohne scharfe Kanten gesichert werden. Das Abstellen eines ungesicherten Anhängers ist nicht zulässig. Im Falle einer Panne des Anhängers anhalten, ohne andere Verkehrsteilnehmer gefährden,...

  • Seite 89: Entladevorgang

    KAPITEL 4 Pronar T679M • Währen der Fahrt scharfe Kurven, insbesondere auf Geländeunebenheiten vermeiden. • Es ist zu beachten, dass sich der Bremsweg des Zuges mit steigendem Gewicht und Geschwindigkeit verlängert. • Das Verhalten des Anhängers bei Fahrten auf unebenen Boden kontrollieren und die Geschwindigkeit den Gelände- und Verkehrsbedingungen anpassen.
  • Seite 90 Pronar T679M KAPITEL 4 Die Heckklappe durch Steuerung des entsprechenden Kreislaufs im Schlepper schließen, Vor Fahrtbeginn sicherstellen, dass die Heckklappe richtig verriegelt wurde. Den Anhänger von Ladungsresten reinigen. ACHTUNG Der Verriegelungshaken muss bei dem Herunterlassen der Heckklappe völlig wirken und den Verriegelungsbolzen der Heckklappe völlig verriegeln.
  • Seite 91 KAPITEL 4 Pronar T679M und stufenlos angehoben werden. Schnelles Anheben des Ladekastens verursacht aufgrund der Verschiebung der Ladung einen sehr großen Druck auf den hinteren Bereich des Ladekastens und kann zum Verlust der Stabilität des Anhängers führen. ABBILDUNG 4.2 Auslaufgosse (1) Schieber der Auslaufgosse, (2) Auslaufgosse, (3) Hebel, (4) Feststellschraube Beim Entladen von Volumengütern besondere Vorsicht walten lassen.

  • Seite 92: Nutzungshinweise Für Die Bereifung

    Pronar T679M KAPITEL 4 4.7 NUTZUNGSHINWEISE FÜR DIE BEREIFUNG • Bei Arbeiten an Reifen ist die Maschine gegen Wegrollen zu sichern, indem die Radkeile oder andere Elemente ohne scharfe Kanten unterlegt werden. Es wird empfohlen, die Räder nur bei nicht beladenem Anhänger auszubauen.

  • Seite 93: Wartung Des Auffahrschutzes

    KAPITEL 4 Pronar T679M • Straßenschäden, plötzliche Bewegungen und Fahrtrichtungsänderungen sowie eine zu hohe Geschwindigkeit bei Kurvenfahrten sind zu vermeiden. 4.8 WARTUNG DES AUFFAHRSCHUTZES Als Zusatzausstattung kann am Anhänger ein seitlicher Auffahrschutz montiert werden. Sie spielen eine wichtige Rolle für die Sicherheit aller Verkehrsteilnehmer, weshalb für einen guten technischen Zustand und Vollständigkeit gesorgt werden muss.
  • Seite 94 Pronar T679M KAPITEL 4 ABBILDUNG 4.3 Auffahrschutz (1) Balken des Auffahrschutzes, (2) Halterung, (3) Aufnahme, (4) Verriegelung 4.26...

  • Seite 95: Technische Bedienung

    KAPITEL TECHNISCHE BEDIENUNG...

  • Seite 96: Allgemeine Informationen

    Pronar T679M KAPITEL 5 5.1 ALLGEMEINE INFORMATIONEN Während des Betriebs des Anhängers müssen regelmäßig sein technischer Zustand überprüft und Wartungsarbeiten durchgeführt werden, um das Fahrzeug in einem guten technischen Zustand zu halten. Deshalb ist der Benutzer des Anhängers verpflichtet, die vom Hersteller festgelegten Wartungs- und Einstellungsarbeiten durchzuführen.

  • Seite 97: Erstkontrolle Der Bremsen Der Fahrachse

    KAPITEL 5 Pronar T679M • Auswechseln der Lager und Nabendichtungen, • Austausch von Bremsbelägen, Reparatur der Bremsen, dürfen nur von spezialisierten Werkstätten durchgeführt werden. GEFAHR Der Betrieb des Anhängers mit defekter Bremsanlage ist verboten. 5.2.2 ERSTKONTROLLE DER BREMSEN DER FAHRACHSE Nach dem Kauf des Anhängers ist der Benutzer verpflichtet, eine allgemeine Prüfung der...

  • Seite 98: Prüfung Der Bremsbeläge Auf Abnutzung

    Pronar T679M KAPITEL 5 Die Erstkontrolle der Bremsen der Fahrachse muss: • nach der Erstbenutzung des Anhängers, • nach der ersten Fahrt mit Last durchgeführt werden. 5.2.3 PRÜFUNG DER BREMSBELÄGE AUF ABNUTZUNG Die Bremsbacken des Anhängers müssen ausgewechselt werden, wenn die Dicke des Bremsbelags den vom Hersteller angegebenen Mindestwert unterschreitet.

  • Seite 99: Kontrolle Des Lagerspiels An Der Fahrachse

    KAPITEL 5 Pronar T679M Kontrolle der Bremsbelagabnutzung: • Alle 3 Monate, • Bei Überhitzung der Bremsen, • Wenn sich der Weg des Bremskolbens im Bremszylinder wesentlich verlängert, • Wenn außergewöhnliche Geräusche aus dem Bereich der Trommel an der Fahrachse zu hören sind.
  • Seite 100 Pronar T679M KAPITEL 5 Unter das Rad, das sich auf der gegenüberliegenden Seite des angehobenen Rades befindet, muss ein Radkeil gelegt werden. Sicherzustellen, dass der Anhänger während der Prüfung nicht wegrollen kann. Das sich auf der gegenüberliegenden Seite der Keile befindende Rad anheben.

  • Seite 101: Kontrolle Des Spiels Der Fahrachsenlager

    KAPITEL 5 Pronar T679M Verschleiß, Verschmutzung oder Beschädigung sein. In solch einem Fall muss das Lager zusammen mit den Dichtungsringen ausgetauscht, gereinigt und neu geschmiert werden. Bei der Prüfung der Lager ist sicherzustellen, dass das eventuell spürbare Spiel von den Lagern und nicht von der Aufhängung kommt (z.
  • Seite 102 Pronar T679M KAPITEL 5 Die Mutter lösen (nicht weniger als 1/3 Umdrehung) bis sich die nächste Nut der Mutter mit dem Loch im Zapfen der Fahrachse deckt. Das Rad muss sich ohne nennenswerten Widerstand drehen lassen. Die Mutter darf nicht zu stark angezogen werden. Es wird empfohlen...

  • Seite 103: Ein- Und Ausbau Der Räder, Kontrolle Der Radmuttern Auf Festen Sitz

    KAPITEL 5 Pronar T679M Lagerspiels darf nur dann durchgeführt werden, wenn der Anhänger an den Schlepper angekuppelt und der Ladekasten leer ist. 5.2.6 EIN- UND AUSBAU DER RÄDER, KONTROLLE DER RADMUTTERN AUF FESTEN SITZ Ausbau des Rads Den Anhänger mit der Feststellbremse sichern.
  • Seite 104 Pronar T679M KAPITEL 5 Den Anhänger herunterlassen und die Muttern mit dem angegebenen Moment und in der angegebenen Reihenfolge anziehen. HINWEIS Die Radmuttern müssen mit einem Moment von 450 Nm angezogen werden - Muttern M22x1.5. Anziehen der Muttern Die Muttern müssen schrittweise über Kreuz mit einem Drehmomentschlüssel angezogen werden (in mehreren Etappen, bis das erforderliche Anzugsmoment erreicht ist).

  • Seite 105: Kontrolle Des Reifendrucks, Beurteilung Des Technischen Zustands Der Bereifung Und Der Stahlfelgen

    KAPITEL 5 Pronar T679M ACHTUNG Die Radmuttern dürfen nicht mit Schlagschraubern angezogen werden, da die Gefahr der Überschreitung des zulässigen Anzugsmoments besteht, was zu einem Gewindebruch oder einem Abreisen des Radzapfens führen kann. Die größte Genauigkeit wird mithilfe eines Drehmomentschlüssels erreicht. Vor dem Anziehen der Radmuttern ist sicherzustellen, dass das richte Anzugsmoment eingestellt wurde.

  • Seite 106: Einstellung Der Mechanischen Bremsen

    Pronar T679M KAPITEL 5 HINWEIS Der Reifendruck ist auf dem Hinweisschild an der Felge oder am Rahmen über dem Rad des Anhängers angegeben. Bei der Kontrolle des Reifendrucks muss auch der technische Zustand der Felgen und Reifen kontrolliert werden. Insbesondere sind die Reifenschultern und das Reifenprofil genau zu prüfen.
  • Seite 107 KAPITEL 5 Pronar T679M Hydraulikzylinders (5) so am Spreiznockenhebel (3) befestigt sein, dass bei einer Vollbremsung der Wirkungswinkel ca. 90° beträgt – Abbildung (5.6). Kontrolle des technischen Zustandes der Bremse: • Vor dem intensiven Betrieb. • Alle 6 Monate. • Nach Reparaturen des Bremssystems.
  • Seite 108 Pronar T679M KAPITEL 5 ACHTUNG Bei einer falsch eingestellten Bremse können die Bremsbacken an der Bremstrommel schleifen, was zu einem schnelleren Verschleiß der Bremsbeläge und/oder einer Überhitzung der Bremse führen kann. Die Befestigungsposition des Bremszylinders in den Öffnungen der Halterung sowie der Bolzen des Zylinders im Spreiznockenhebel werden vom Hersteller eingestellt und dürfen...
  • Seite 109 KAPITEL 5 Pronar T679M Die ursprüngliche Position des Bolzens (6) der Gabeln des Zylinders (5) in der Öffnung des Spreiznockenhebels (3) merken oder markieren – Abbildung (5.6). ABBILDUNG 5.6 Regeln bei der Einstellung der Bremse Kolbenstange Zylinders, Kolbenmembran, Spreiznockenarm, (4) Einstellschraube, (5) Gabeln des Zylinders, (6) Position der Gabelbolzen, (7) Halterung des Zylinders, (A) Markierung an der Kolbenstange bei gelöster Bremse, (B) Markierung an...

  • Seite 110: Auswechseln Und Einstellen Der Spannen Des Bremsseils Der Feststellbremse

    Pronar T679M KAPITEL 5 Den Zylinder reinigen, bei Bedarf auftauen und das Wasser durch die gereinigten Öffnungen abfließen lassen. Falls Beschädigungen festgestellt werden, den Zylinder ersetzen. Bei der Montage des Zylinders seine ursprüngliche Position gegenüber der Halterung (7) beibehalten. Die Einstellschraube (4) so drehen, dass die gekennzeichnete Öffnung des Spreiznockenhebels sich mit der Öffnung der Gabel des Zylinders deckt.
  • Seite 111 KAPITEL 5 Pronar T679M ABBILDUNG 5.7 Einstellung der Bremsseilspannung der Feststellbremse (1) Kurbelmechanismus der Bremse, (2) Bremsseil, (3) Umlenkrolle (4) Schäkel (5) Bügelklemme, (6) Muttern der Bügelklemme Die Muttern (6) der Bügelschraube (5) lösen. Falls erforderlich die Bolzen und Umlenkrollen (3) entfernen.
  • Seite 112 Pronar T679M KAPITEL 5 Montage des Stahlseils ACHTUNG Die Klemmbacken der Klemmen müssen sich auf der die Last übertragenden Seite befinden – siehe Abbildung (5.8). Die Enden des Seils mithilfe eines Schrumpfrohrs (5) absichern Die Leine (1) um die Kausche (3) legen.

  • Seite 113: Wartung Der Druckluftanlage

    KAPITEL 5 Pronar T679M Die Schraube des Bremsenmechanismus (1) - Abbildung (5.7) (im entgegengesetzten Uhrzeigersinn) maximal ausdrehen. Die Muttern (6) der Klemmen (5) des Bremsseils der Handbremse lösen (2). Das Bremsseil spannen und die Muttern der Klemmen festziehen. Die Länge des Seils der Feststellbremse (2) muss so gewählt werden, dass das Seil bei vollständig gelöster Betriebs- und Feststellbremse...

  • Seite 114: Prüfung Der Dichtigkeit Und Visuelle Kontrolle Der Anlage

    Pronar T679M KAPITEL 5 • Entwässerung des Druckluftbehälters, • Reinigung des Entwässerungsventils, • Reinigung und Wartung der Anschlüsse der Druckluftleitungen, • Auswechseln von Druckluftleitungen. GEFAHR Der Betrieb des Anhängers mit defekter Bremsanlage ist verboten. 5.3.2 PRÜFUNG DER DICHTIGKEIT UND VISUELLE KONTROLLE DER...
  • Seite 115 KAPITEL 5 Pronar T679M indem die Teile mit Spülmittel oder einem anderen Schaum bildenden Mittel benetzt werden, die nicht aggressiv auf die Elemente der Anlage wirken. Beschädigte Elemente sind gegen neue auszuwechseln oder reparieren. Wenn Undichtigkeiten Verbindungselementen auftreten, kann der Benutzer diese Anschlüsse selbst nachziehen.

  • Seite 116: Reinigung Der Luftfilter

    Pronar T679M KAPITEL 5 5.3.3 REINIGUNG DER LUFTFILTER ABBILDUNG 5.9 Luftfilter (1) Sicherungsschieber, (2) Filterdeckel GEFAHR Vor dem Ausbau des Filters muss die Anschlussleitung druckfrei gemacht werden. Beim Entfernen des Sicherungsschiebers am Filter den Deckel mit der anderen Hand festhalten.

  • Seite 117: Entwässerung Des Druckluftbehälters

    KAPITEL 5 Pronar T679M Den Filterdeckel (2) mit der zweiten Hand festhalten. Nach Entfernen des Sicherungsschiebers wird der Deckel durch eine Feder im Filtergehäuse herausgedrückt. Der Filtereinsatz und das Filtergehäuse müssen gründlich ausgespült und mit Druckluft ausgeblasen werden. Der Einbau erfolgt umgekehrter Reihenfolge.

  • Seite 118: Reinigung Des Entwässerungsventils

    Pronar T679M KAPITEL 5 ABBILDUNG 5.10 Entwässerung des Druckluftbehälters (1) Druckluftbehälter, (2) Entwässerungsventil, (3) Kontrollanschluss 5.3.5 REINIGUNG DES ENTWÄSSERUNGSVENTILS GEFAHR Vor dem Ausbau des Entwässerungsventils den Druckluftbehälter druckfrei machen. Umfang der Wartungsarbeiten Den Druckluftbehälter völlig druckfrei machen. Der Behälter kann durch Drücken des Hebels am Entwässerungsventil druckfrei gemacht werden.

  • Seite 119: Reinigung Und Wartung Der Anschlussstücke Der Pneumatischen Leitungen Und Buchsen

    KAPITEL 5 Pronar T679M Das Ventil herausschrauben. Das Ventil reinigen und mit Druckluft durchblasen. Die Kupferdichtung austauschen. Das Ventil einschrauben, den Behälter mit Luft füllen und die Dichtigkeit des Behälters prüfen. Reinigung des Ventils: • Alle 12 Monate (vor der Winterperiode).

  • Seite 120: Auswechseln Einer Druckluftleitung

    Pronar T679M KAPITEL 5 Jeweils vor dem Ankuppeln der Maschine müssen der technische Zustand und die Sauberkeit der Anschlüsse sowie der Anschlussbuchsen am Schlepper kontrolliert werden. Bei Bedarf Buchsen des Schleppers reinigen oder reparieren. 5.3.7 AUSWECHSELN EINER DRUCKLUFTLEITUNG Druckluftleitungen müssen ausgetauscht werden, wenn sie dauerhaft verformt, angerissen oder durchgescheuert sind.

  • Seite 121: Wartung Der Hydraulikanlage

    KAPITEL 5 Pronar T679M TABELLE 5.2 Anzugsmomente für die Anschlüsse der Druckluftanlage METRISCHES ANZUGSMOMENT BEZEICHNUNG GEWINDE (NM) M12x1.5 M14x1.5 Anschlüsse der Druckluftanlage M16x1.5 M18x1.5 M22x1.5 5.4 WARTUNG DER HYDRAULIKANLAGE 5.4.1 ALLGEMEINE INFORMATIONEN Die Reparatur, das Auswechseln oder die Regeneration von Elementen der Hydraulikanlage (Hydraulikzylinder, Ventile, usw.) müssen von entsprechend qualifizierten und ausgerüsteten...

  • Seite 122: Kontrolle Des Technischen Zustands Der Hydraulikstecker Und -Buchsen

    Pronar T679M KAPITEL 5 Alle Leitungen der Hydraulikanlage gemäß den Anweisungen in der Bedienungsanleitung anschließen. Die Anschlüsse und Hydraulikzylinder (Kippzylinder, Hydraulikzylinder der Heckklappe, Hydraulikzylinder der Scherenstütze) reinigen. Die hydraulische Scherenstütze mehrmals anheben und absenken. Ein paar Kippvorgänge des Ladekastens rückwärts durchführen.

  • Seite 123: Auswechseln Der Hydraulikleitungen

    KAPITEL 5 Pronar T679M Kontrolle der Hydraulikstecker und -buchsen: • Jeweils vor dem Ankuppeln des Anhängers an den Schlepper oder vor dem Ankuppeln des zweiten Anhängers. 5.4.4 AUSWECHSELN DER HYDRAULIKLEITUNGEN Alle Hydraulikleitungen aus Gummi sind unabhängig von ihrem technischen Zustand alle vier Jahre auszutauschen.

  • Seite 124: Schmierung Des Anhängers

    Pronar T679M KAPITEL 5 Zu Pflichten des Bedieners gehören ausschließlich: • Die technische Kontrolle der Elektroinstallation sowie der Rückstrahler, • Auswechseln der Glühbirnen (wenn die Leuchten mit Glühbirnen ausgerüstet sind). Umfang der Wartungsarbeiten Den Anhänger mit einer geeigneten Anschlussleitung an den Schlepper anschließen.
  • Seite 125 KAPITEL 5 Pronar T679M Bei der Nutzung des Anhängers ist der Benutzer verpflichtet, die Schmieranweisungen gemäß dem vorgeschriebenen Schmierplan zu befolgen. Vor der Schmierung der Blattfedern müssen diese von Verunreinigungen gereinigt, mit Wasser abgewaschen werden. Anschließend trocknen lassen. Zur Reinigung dürfen keine Hochdruckwaschanlagen verwendet werden, da deren Benutzung das Eindringen von Feuchtigkeit zwischen die einzelnen Federblätter verursachen kann.
  • Seite 126 Pronar T679M KAPITEL 5 ABBILDUNG 5.12 Schmierstellen des Anhängers 5.32...
  • Seite 127 KAPITEL 5 Pronar T679M ABBILDUNG 5.13 Schmierstellen des Anhängers TABELLE 5.3 Schmierplan des Anhängers LFD. SCHMIERPUNKT Radnabenlager Zugöse der Deichsel Spreiznockenhülse 5.33...
  • Seite 128 Pronar T679M KAPITEL 5 LFD. SCHMIERPUNKT Spreiznockenhebel der Bremse Blattfeder Die Buchse des Kippzylinders der Kippvorrichtung und Aufhängung des Zylinders Kugellager des Kippzylinders Mechanismus der Feststellbremse Gleitflächen der Blattfedern Federungsbolzen Schwingenbolzen Lager des Hydraulikzylinders der Scherenstütze Bolzen der Scherenstütze Mechanismus der hinteren Anhängerkupplung...

  • Seite 129: Beschreibung

    KAPITEL 5 Pronar T679M TABELLE 5.4 Empfohlene Schmiermittel KENNZEICHNUNG AUS TABELLE BESCHREIBUNG (5.4) Festes Maschinen-Schmiermittel mit allgemeiner Bestimmung (Lithium, Kalzium), Festes Schmiermittel für stark beanspruchte Elemente mit MOS oder Grafitanteil Korrosionsschutzspray Normales Maschinenöl, Silikonschmierstoff Spray Die Auswechselung der Schmiere in den Nabenlagern der Fahrachse muss von einer qualifizierten Fachwerkstatt ausgeführt werden, die über die entsprechenden Werkzeuge...

  • Seite 130: Schmiermittel

    Pronar T679M KAPITEL 5 Hydraulikanlage mit einem entsprechenden Spülmittel empfiehlt, muss dieser Hinweis unbedingt befolgt werden. Dabei ist zu beachten, dass die dabei eingesetzten Chemikalien nicht aggressiv auf die Hydraulikanlage wirken. Bei normaler Nutzung des Anhängers ist Auswechseln des Hydrauliköls nicht nötig. Bei Bedarf ist jedoch diese Tätigkeit von einer Fachwerkstatt durchzuführen.

  • Seite 131: Reinigung Des Anhängers

    KAPITEL 5 Pronar T679M Schmiermittel (Silikonschmierstoffe, Antikorrosionsschmiermittel) müssen über ähnliche Eigenschaften verfügen. Verwendung Schmiermittel muss sich Inhalt Informationsblattes des Produkts vertraut machen. Die Sicherheitsanweisungen sowie die Anweisungen für den Umgang mit einem bestimmten Schmiermittel und seiner Entsorgung sind besonders wichtig (leere Behälter, verunreinigte Lappen usw.). Das Informationsblatt (Produktblatt) muss gemeinsam mit dem Schmiermittel aufbewahrt werden.
  • Seite 132 Pronar T679M KAPITEL 5 Der hohe Druck des Wasserstrahls kann zu einer Beschädigung dieser Elemente führen. • Zur Reinigung und Pflege von Kunststoffflächen wird empfohlen, klares Wasser oder spezielle Reinigungsmittel zu verwenden. • Keine organischen Lösungsmittel oder Mittel unbekannter Herkunft oder andere Substanzen verwenden, die die Beschädigung der Lack-, Gummi- oder...

  • Seite 133: Lagerung

    KAPITEL 5 Pronar T679M • Die Umweltschutzregeln beachten und den Anhänger nur an dafür bestimmten Stellen waschen. • Das Waschen Trocknen Anhängers muss einer Umgebungstemperatur von über 0 C erfolgen. • Nach dem Waschen und Trocknen des Anhängers sind alle Kontrollpunkte, unabhängig vom letzten Zeitpunkt der Schmierung zu schmieren.

  • Seite 134: Anzugsmomente Der Schraubenverbindungen

    Pronar T679M KAPITEL 5 5.10 ANZUGSMOMENTE DER SCHRAUBENVERBINDUNGEN Wartungs- Reparaturarbeiten sind entsprechende Anziehmomente Schraubenverbindungen einzuhalten, wenn keine anderen Anziehparameter angegeben sind. empfohlenen Anzugsmomente häufigsten verwendeten Schraubenverbindungen sind in der folgenden Tabelle aufgeführt. Die angegebenen Werte betreffen nicht geschmierte Stahlschrauben. TABELLE 5.6 Anzugsmomente von Schraubenverbindungen METRISCHES 10.9...

  • Seite 135: Einstellung Der Deichselhöhe

    KAPITEL 5 Pronar T679M Die Hydraulikleitungen sind mit einem Moment von 50 – 70 Nm anzuziehen. 5.11 EINSTELLUNG DER DEICHSELHÖHE Die Position der Anhängerdeichsel wird je nach Art der Kupplung am Schlepper ausgewählt, an die der Anhänger angekuppelt werden soll. Wenn möglich wird empfohlen, die Kupplung des Schleppers so einzustellen, dass die Zugkupplung des Anhängers während der Fahrt auf...

  • Seite 136: Problembehebung

    Pronar T679M KAPITEL 5 Zugkupplungen (3) oder (4) kann ebenfalls durch Einstellen deren Position gegenüber der Stirnplatte der Deichsel (1) eingestellt werden. Durchzuführende Schritte Den Anhänger mit der Feststellbremse sichern. Radkeile unter das Rad des Anhängers legen. Deichsel Stirnplatte durch Lösen...
  • Seite 137 KAPITEL 5 Pronar T679M STÖRUNG URSACHE ABHILFEMAßNAHME Anschlussleitungen der Druckluftanlage. Nachziehen, Dichtscheiben oder Undichte Verbindungen Dichtungssatz auswechseln, Leitungen auswechseln. Ventil prüfen, reparieren oder Steuerventil oder austauschen. Bremskraftregler beschädigt Spiel prüfen und bei Bedarf Zu großes Lagerspiel einstellen. Laute Geräusche aus der Beschädigte Lager...
  • Seite 138 Pronar T679M KAPITEL 5 STÖRUNG URSACHE ABHILFEMAßNAHME Zu niedrige Förderleistung der Hydraulikpumpe des Hydraulikpumpe im Schlepper Schleppers, beschädigte prüfen. Hydraulikpumpe des Schleppers. Die Kolbenstange des Zylinders prüfen (Biegung, Korrosion), Beschädigter oder Zylinder auf Dichtigkeit prüfen verunreinigter Zylinder (Dichtung der Kolbenstange), bei Bedarf den Zylinder reparieren oder austauschen.
  • Seite 139 NOTIZEN …………………………………………………………………………………………………………… …………………………………………………………………………………………………………… …………………………………………………………………………………………………………… …………………………………………………………………………………………………………… …………………………………………………………………………………………………………… …………………………………………………………………………………………………………… …………………………………………………………………………………………………………… …………………………………………………………………………………………………………… …………………………………………………………………………………………………………… …………………………………………………………………………………………………………… …………………………………………………………………………………………………………… …………………………………………………………………………………………………………… …………………………………………………………………………………………………………… …………………………………………………………………………………………………………… …………………………………………………………………………………………………………… …………………………………………………………………………………………………………… …………………………………………………………………………………………………………… …………………………………………………………………………………………………………… …………………………………………………………………………………………………………… …………………………………………………………………………………………………………… …………………………………………………………………………………………………………… …………………………………………………………………………………………………………… …………………………………………………………………………………………………………… ……………………………………………………………………………………………………………...
  • Seite 140 …………………………………………………………………………………………………………… …………………………………………………………………………………………………………… …………………………………………………………………………………………………………… …………………………………………………………………………………………………………… …………………………………………………………………………………………………………… …………………………………………………………………………………………………………… …………………………………………………………………………………………………………… …………………………………………………………………………………………………………… …………………………………………………………………………………………………………… …………………………………………………………………………………………………………… …………………………………………………………………………………………………………… …………………………………………………………………………………………………………… …………………………………………………………………………………………………………… …………………………………………………………………………………………………………… …………………………………………………………………………………………………………… …………………………………………………………………………………………………………… …………………………………………………………………………………………………………… …………………………………………………………………………………………………………… …………………………………………………………………………………………………………… …………………………………………………………………………………………………………… …………………………………………………………………………………………………………… …………………………………………………………………………………………………………… …………………………………………………………………………………………………………… …………………………………………………………………………………………………………… …………………………………………………………………………………………………………… …………………………………………………………………………………………………………… ……………………………………………………………………………………………………………...

  • Seite 141: Anhängerausführung

    ANHANG A Bereifungsgrößen ANHÄNGERAUSFÜHRUNG VORDER-/HINTERACHSE 385 / 65 R22,5 160F TL T679M 385 / 55 R22,5 160F XZA2 500 / 45-R22,5 154A8 16PR TL – Scheibenrad 11.75x22.5; ET= -30 – Scheibenrad 16.00x22.5H2; ET= -40...
