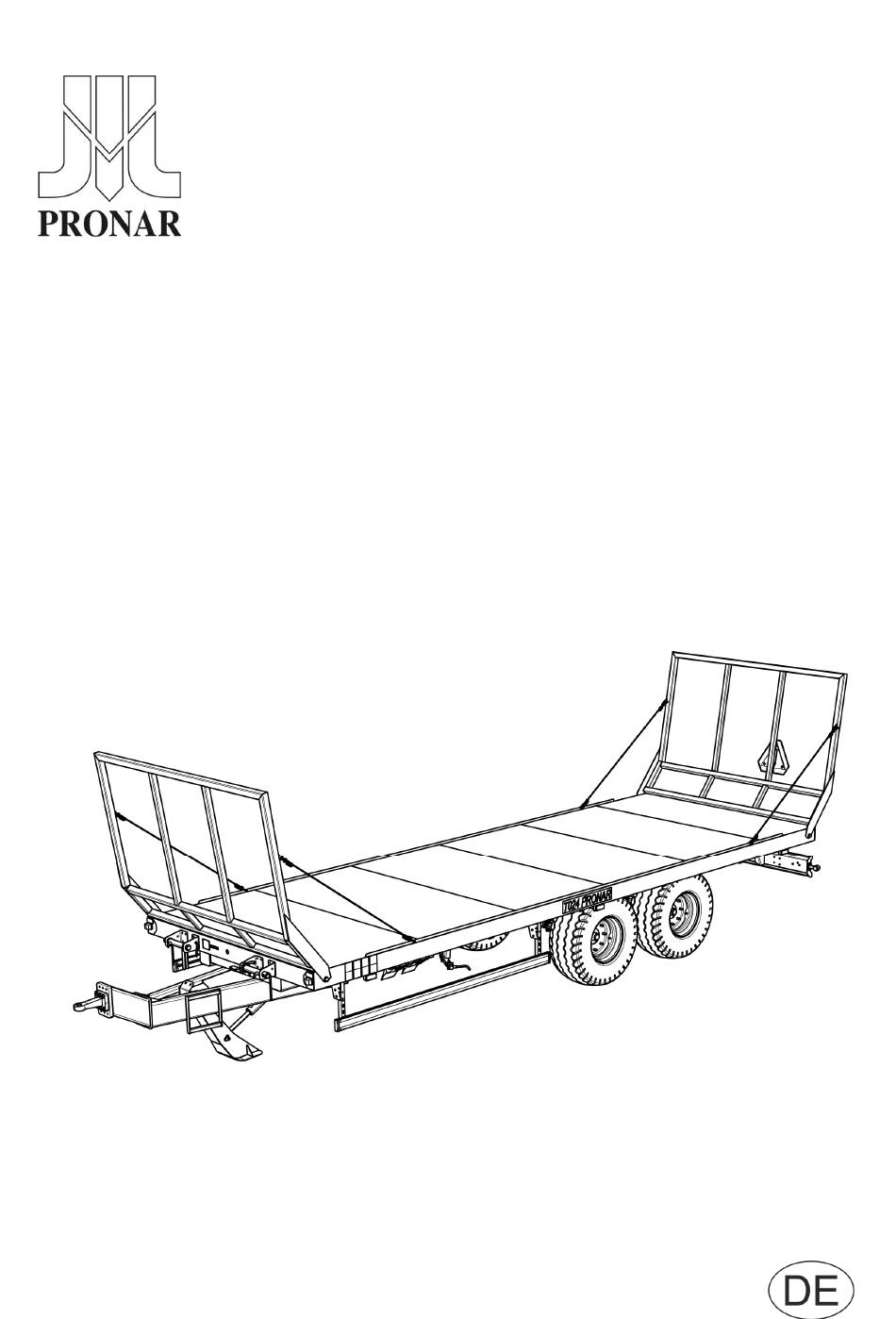

LANDWIRTSCHAFTLICHER ANHÄNGER
AUSGABE 3B-10-2019
PRONAR Sp. z o.o.
17-210 NAREW, UL. MICKIEWICZA 101A, WOJ. PODLASKIE
Tel.-Nr.:
Fax:
HANDBUCH

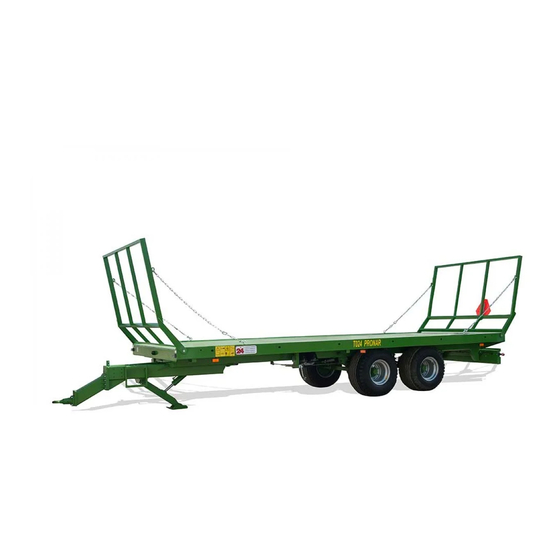

PRONAR T024
PRONAR T024M
ÜBERSETZUNG DER ORIGINAL HANDBUCH
FÜR DIE ZUKUNFT AUFBEWAHREN
+48 085 681 63 29
+48 085 681 63 81
+48 085 681 63 83
VERÖFFENTLICHUNGSNUMMER 74N-00000000-UM
+48 085 681 64 29
+48 085 681 63 82
+48 085 682 71 10
www.pronar.pl
