Bedienungselemente und Betrieb
8. Rückstelltaste – Rückstelltaste für Tageskilometerzähler, dieser wird
auf Null rückgesetzt, wenn die Taste etwa 1 Sekunde lang gedrückt wird.
Displayeinheit (VDU)
Nachstehend sind die hierarchische Anzeigen und ihre 3 möglichen
Zustände dargestellt. Bei der ersten Inbetriebnahme des Fahrzeugs zeigt
die Anzeigeeinheit die Bildschirme an und blättert diese automatisch in der
hier gezeigten Reihenfolge durch, sofern das System in einwandfreiem
Betriebszustand ist.

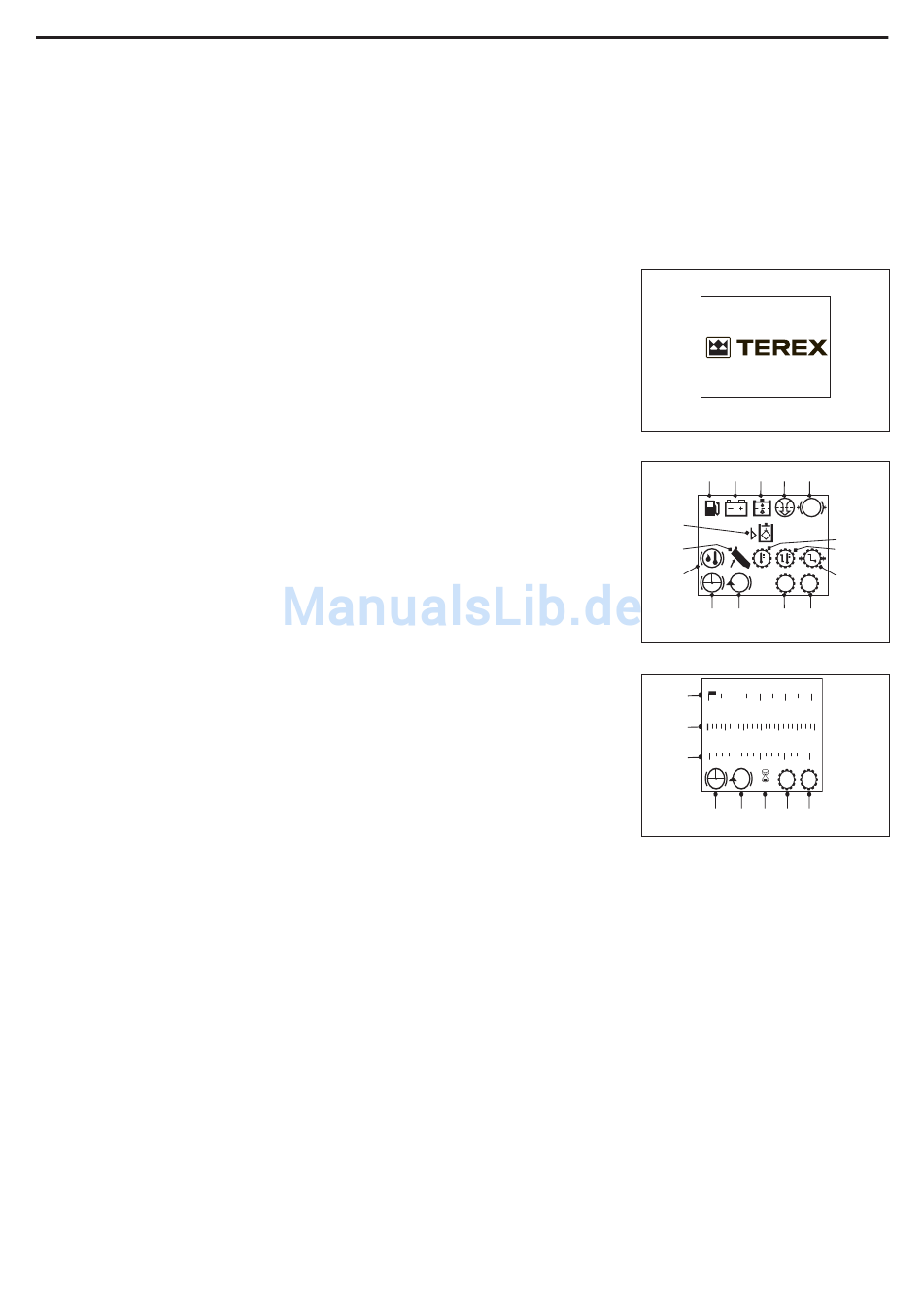

Bildschirm 1 – Anzeige des TEREX-Logos und der Teilenummer
des Programms.
Bildschirm 2 – Anzeige des Bildschirms für Warnungen, bestehend aus
grafischen Warnsymbolen, die in das System vorprogrammiert wurden.
(Diese Warnsymbole werden im diesem Kapitel vorangestellten Abschnitt
BASIC DATA (GRUNDDATEN), Warnleuchten / Symbole erläutert.)
Bildschirm 3 – Hauptbildschirm, dies ist der Standardbildschirm, der stets
aktiv bleibt, sofern kein anderer Bildschirm durch eine Warnung aktiviert
wurde oder vom Fahrer durch Anforderung eines Bildschirmwechsels mit
der Anforderungstaste aufgerufen wird. Ist eine aktive Warnung vorhanden,
schaltet die Displayeinheit zwischen den Bildschirmen 3 und 2 um. Es wird
zwischen dem Bildschirm für Warnungen und dem Hauptbildschirm
übergewechselt, bis die Warnleuchte erlischt. Der Hauptbildschirm enthält
Informationen / Überwachungsdaten zu den folgenden Fahrzeugfunktionen:
1. Kraftstoffstand – Balkendiagramm zur Überwachung des
Kraftstoffstands im Tank. Fällt der Kraftstoffstand auf unter 25% ab,
leuchtet die Warnleuchte (1) am Display der Instrumententafel auf.
Fassungsvermögen: 450 Liter (119 US-Gallonen). Den Tank abends
auffüllen, um Kondensation im Tank weitestgehend zu vermeiden. Den
Tank nicht vollständig leer fahren, da dann eine Entlüftung der gesamten
Kraftstoffanlage erforderlich ist.
2. Netzspannung – Überwachung der Netzspanung. Fällt die Spannung
auf einen kritischen Wert ab, und wird eine leere Batterie / Störung
angezeigt, erscheint das Warnleuchtensymbol (2) am Display der
Instrumententafel.
3. Bremsenkühlung – Überwachung der Bremsöltemperatur; bei einem
Temperaturanstieg auf über 60°C leuchtet das Warnleuchtensymbol (7) auf.
4. Dauerbremse – Zeigt an, dass die Getriebe-Dauerbremse angefordert
wurde und dass sie aktiviert ist.
3-8
'Start'-Bildschirm
1692a
1
2
3
4
5
15
6
7
L
H
14
13
12
11
Bildschirm für Warnungen
2175
Fuel Level
1
0
25
50
75
100
Voltmeter
2
8
12
16
20
24
28
32
Brake Cooling
3
50
75
100
125
150
L H
00000
4
5
6
7
8
Hauptbildschirm
1692c
8
9
10
