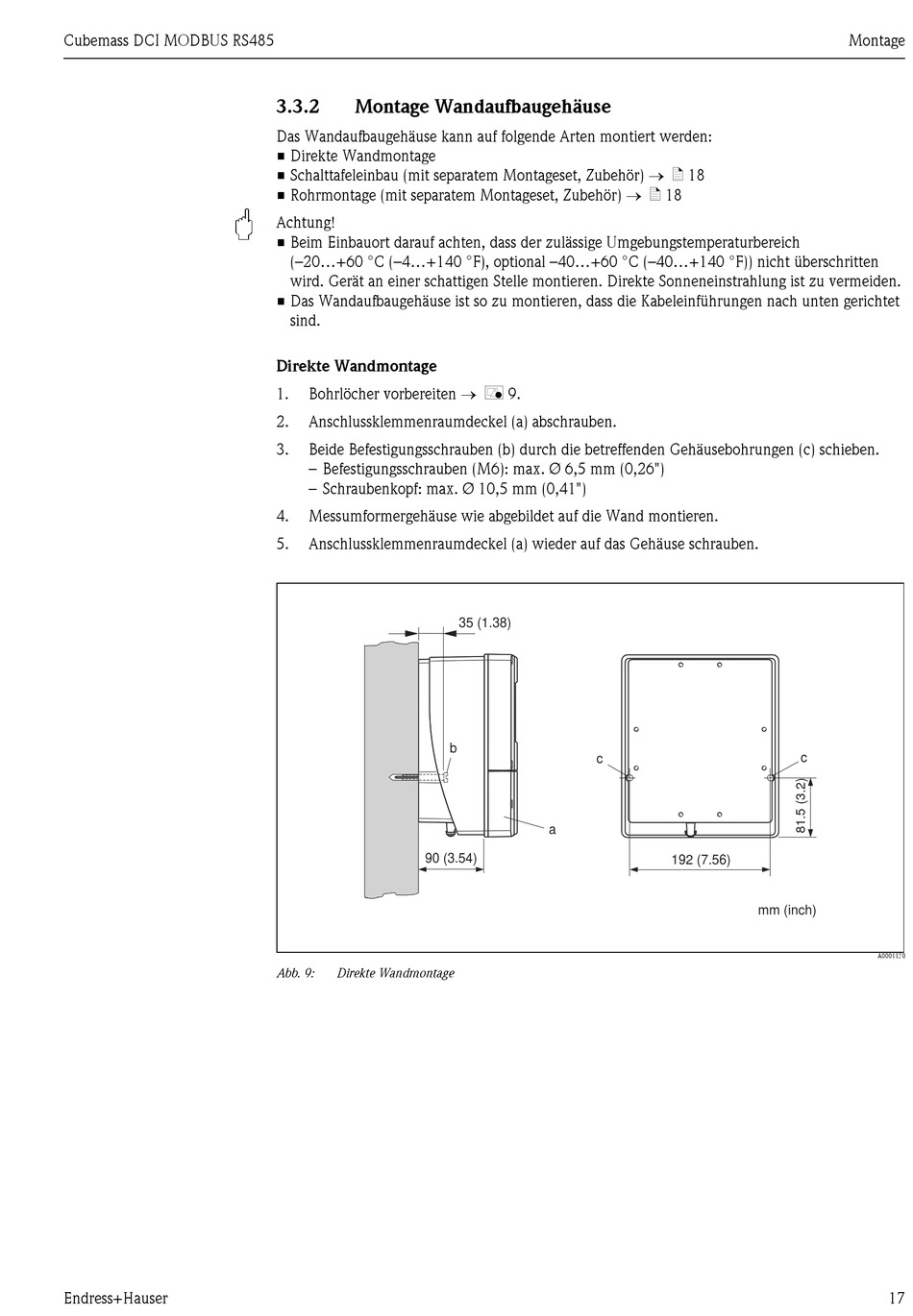

3.3.2 Montage Wandaufbaugehäuse
Das Wandaufbaugehäuse kann auf folgende Arten montiert werden:
• Direkte Wandmontage
• Schalttafeleinbau (mit separatem Montageset, Zubehör) → ä 18
• Rohrmontage (mit separatem Montageset, Zubehör) → ä 18
Achtung!
• Beim Einbauort darauf achten, dass der zulässige Umgebungstemperaturbereich
(–20...+60 °C (–4...+140 °F), optional –40...+60 °C (–40...+140 °F)) nicht überschritten
wird. Gerät an einer schattigen Stelle montieren. Direkte Sonneneinstrahlung ist zu vermeiden.
• Das Wandaufbaugehäuse ist so zu montieren, dass die Kabeleinführungen nach unten gerichtet
sind.
Direkte Wandmontage
Bohrlöcher vorbereiten → å 9.
1.
2. Anschlussklemmenraumdeckel (a) abschrauben.
3. Beide Befestigungsschrauben (b) durch die betreffenden Gehäusebohrungen (c) schieben.
– Befestigungsschrauben (M6): max. Ø 6,5 mm (0,26")
– Schraubenkopf: max. Ø 10,5 mm (0,41")
4. Messumformergehäuse wie abgebildet auf die Wand montieren.
5. Anschlussklemmenraumdeckel (a) wieder auf das Gehäuse schrauben.
90 (3.54)
Abb. 9: Direkte Wandmontage
35 (1.38)
b
c
a
c
192 (7.56)
mm (inch)
Montage
A0001130
17
