Proline Prosonic Flow 93W

Anordnung Messaufnehmer

Zweikanal-Messbetrieb

Endress+Hauser
Die Messaufnehmer können unterschiedlich angeordnet werden:
• Montage für eine Messung über eine Traverse:
Die Messaufnehmer befinden sich auf gegenüberliegenden Seiten der Rohrleitung.
• Montage für eine Messung über zwei Traversen:
Die Messaufnehmer befinden sich auf der gleichen Seite der Rohrleitung.
A

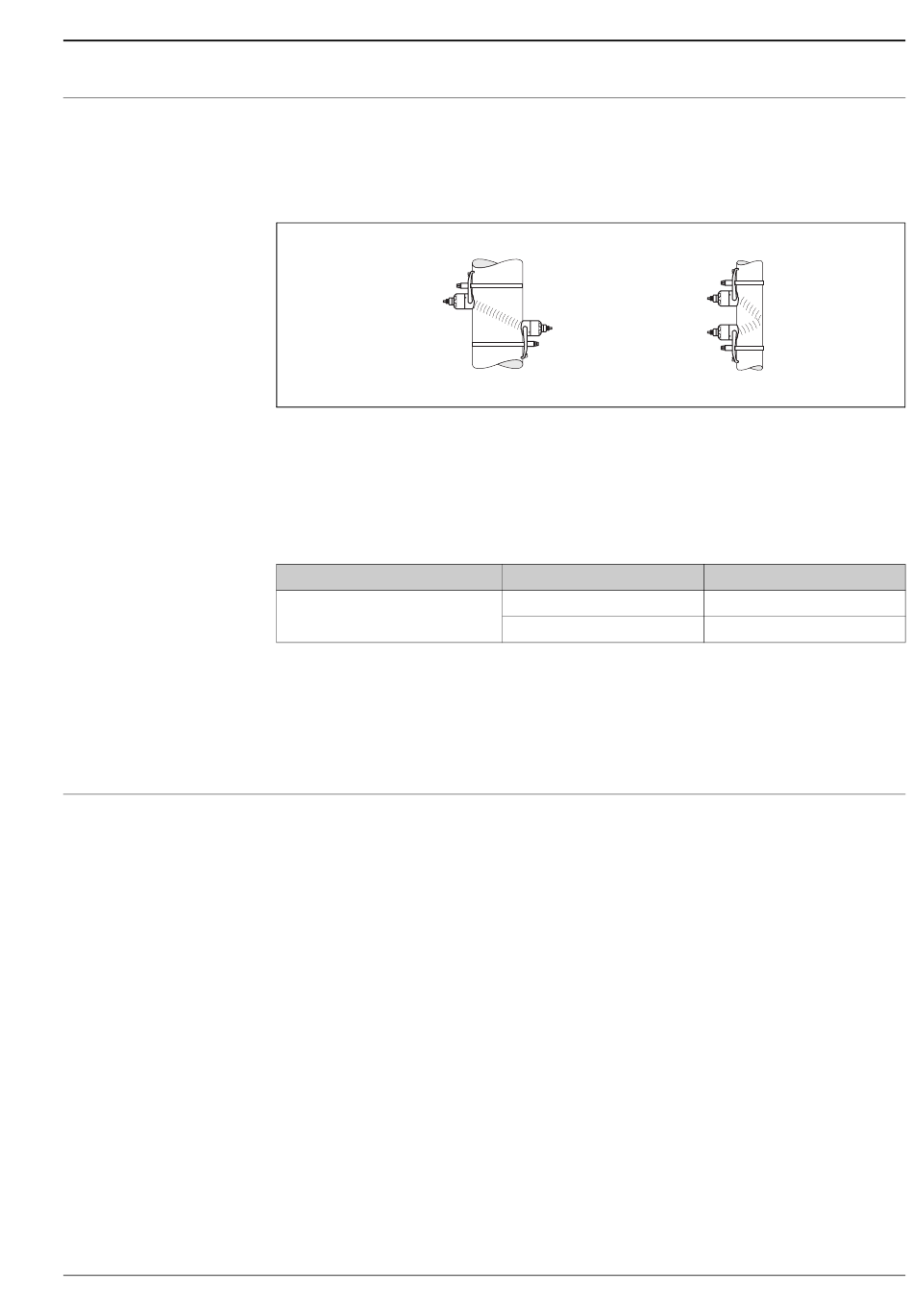

Montageanordnung Messaufnehmer
A Montage für eine Messung über eine Traverse
B Montage für eine Messung über zwei Traversen
Die Anzahl der benötigten Traversen ist vom Messaufnehmertyp, der Nennweite und der Rohrwandstärke
abhängig. Grundsätzlich empfehlen wir folgende Montagearten:
Messaufnehmer
Prosonic Flow W
1)
Bei folgenden Installationsbedingungen empfehlen wir auch bei Nennweiten DN 50...600 die Montage der Messauf-
nehmer über eine Traverse:
• bei Rohrleitungen mit einer Wandstärke von > 4 mm (0.16 inch)
• bei Rohrleitungen aus Verbundstoffen (z.B. GFK)
• bei ausgekleideten Rohrleitungen
• bei Kunststoffrohren
• bei Anwendungen mit stark akustisch dämpfenden Messstoffen.
Der Messumformer besitzt die Möglichkeit, zwei voneinander unabhängige Messkanäle (Messkanal 1 und
Messkanal 2) zu betreiben. Pro Messkanal wird ein Messaufnehmerpaar angeschlossen. Beide Messkanäle
arbeiten unabhängig voneinander und werden vom Messumformer gleichermaßen unterstützt.
Der Zweikanal-Messbetrieb kann für folgende Messungen eingesetzt werden:
• Zweikanal-Messung = Durchflussmessung an zwei separaten Messstellen
• Zweipfad-Messung = Redundante Durchflussmessung an einer Messstelle
Zweikanal-Messung
Bei der Zweikanal-Messung wird der Durchfluss an zwei separaten Messstellen erfasst.
Die Messwerte der beiden Messkanäle können unterschiedlich verarbeitet und dargestellt werden.
Folgende Messwertausgaben bieten sich vorzugsweise für eine Zweikanal-Messung an:
• Ausgabe der einzelnen Messwerte pro Messkanal (unabhängig voneinander)
• Ausgabe der Differenz beider Messwerte
• Ausgabe der Summe beider Messwerte
Die Konfiguration der beiden Messkanäle kann individuell erfolgen. Dies ermöglicht für jeden Messkanal eine
unabhängige Einstellung und Auswahl der Anzeige, der Ausgänge, des Messaufnehmetyps und der Installati-
onsart.
Nennweite
DN 50...600 (2"...24")
DN 650...4000 (26"...156")
B
Anzahl Traversen
1)
2
1
A0001108
