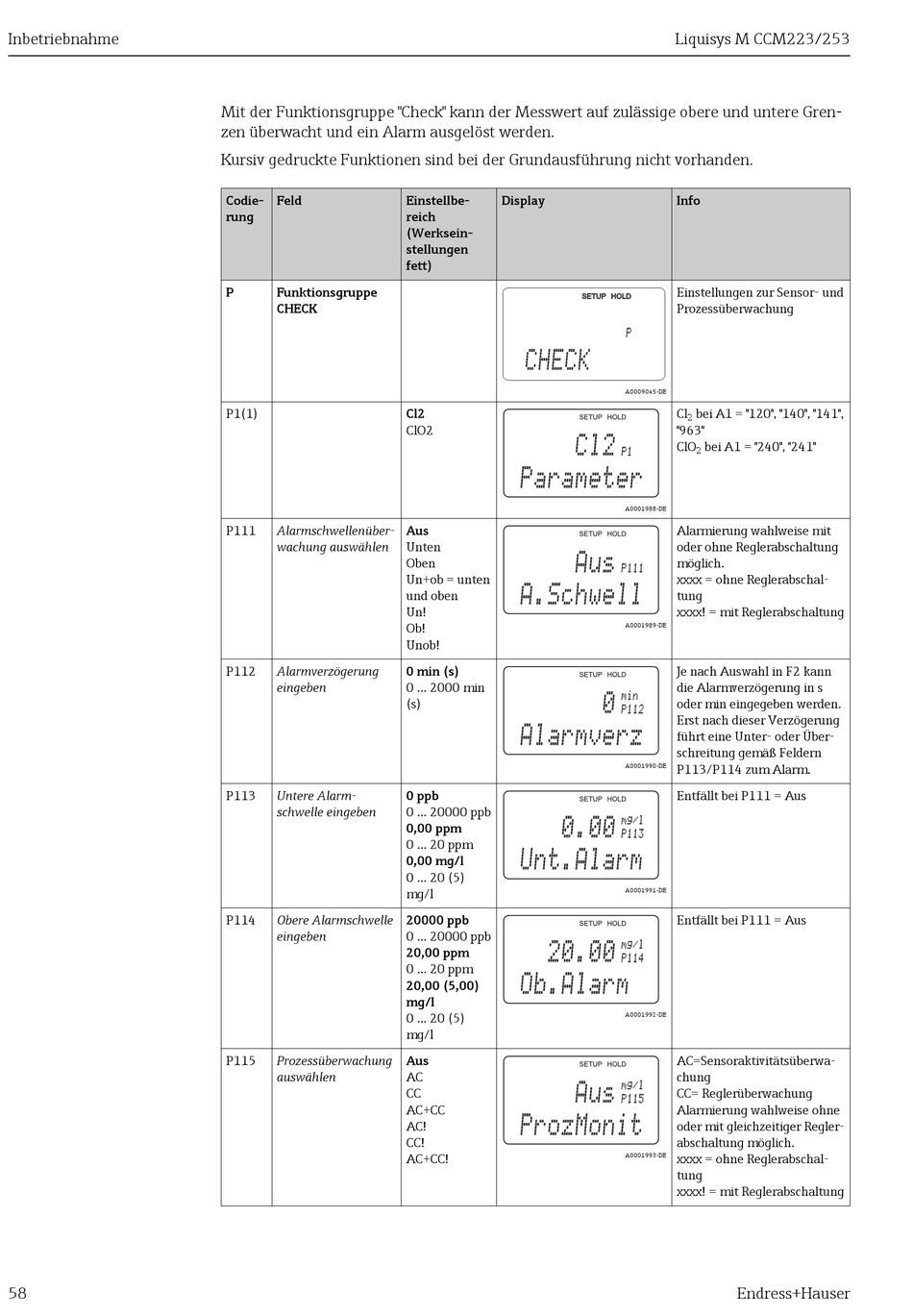

Endress+Hauser Liquisys M CCM223 Betriebsanleitung Seite 58

Inbetriebnahme
58
Mit der Funktionsgruppe "Check" kann der Messwert auf zulässige obere und untere Gren-
zen überwacht und ein Alarm ausgelöst werden.
Kursiv gedruckte Funktionen sind bei der Grundausführung nicht vorhanden.
Codie- Feld
rung
P Funktionsgruppe
CHECK
P1(1)
P111 Alarmschwellenüber-
wachung auswählen
P112 Alarmverzögerung
eingeben
P113 Untere Alarm-
schwelle eingeben
P114 Obere Alarmschwelle
eingeben
P115 Prozessüberwachung
auswählen
Einstellbe- Display
reich
(Werksein-
stellungen
fett)
CHECK
Cl2
ClO2
Cl2
Parameter
Aus
Unten
Aus
Oben
Un+ob = unten
A.Schwell
und oben
Un!
Ob!
Unob!
0 min (s)
0 ... 2000 min
(s)
Alarmverz
0 ppb
0 ... 20000 ppb
0.00
0,00 ppm
0 ... 20 ppm
Unt.Alarm
0,00 mg/l
0 ... 20 (5)
mg/l
20000 ppb
0 ... 20000 ppb
20.00
20,00 ppm
0 ... 20 ppm
Ob.Alarm
20,00 (5,00)
mg/l
0 ... 20 (5)
mg/l
Aus
AC
Aus
CC
AC+CC
ProzMonit
AC!
CC!
AC+CC!
Liquisys M CCM223/253
Info
Einstellungen zur Sensor- und
Prozessüberwachung
P
A0009045-DE
Cl bei A1 = "120", "140", "141",
2
"963"
ClO bei A1 = "240", "241"
2
P1
A0001988-DE
Alarmierung wahlweise mit
oder ohne Reglerabschaltung
möglich.
P111
xxxx = ohne Reglerabschal-
tung
xxxx! = mit Reglerabschaltung
A0001989-DE
Je nach Auswahl in F2 kann
die Alarmverzögerung in s
0 min
oder min eingegeben werden.
P112
Erst nach dieser Verzögerung
führt eine Unter- oder Über-
schreitung gemäß Feldern
P113/P114 zum Alarm.
A0001990-DE
Entfällt bei P111 = Aus
mg/l
P113
A0001991-DE
Entfällt bei P111 = Aus
mg/l
P114
A0001992-DE
AC=Sensoraktivitätsüberwa-
chung
mg/l
CC= Reglerüberwachung
P115
Alarmierung wahlweise ohne
oder mit gleichzeitiger Regler-
abschaltung möglich.
xxxx = ohne Reglerabschal-
A0001993-DE
tung
xxxx! = mit Reglerabschaltung
