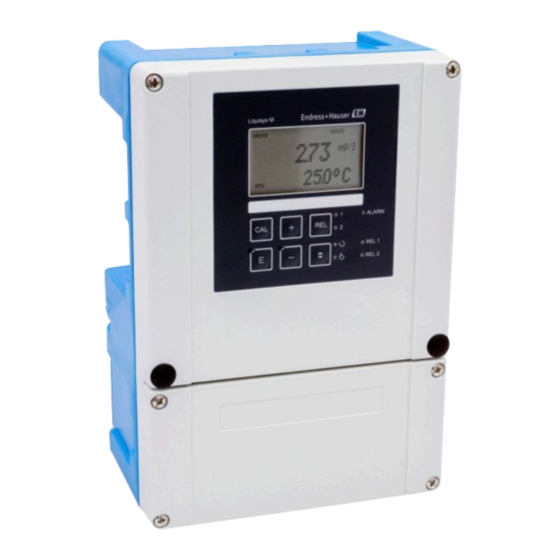

Endress+Hauser Liquisys M COM253 Kurzanleitung
Messumformer für gelöst-sauerstoff
Vorschau ausblenden
Andere Handbücher für Liquisys M COM253:
- Betriebsanleitung (126 Seiten) ,
- Technische information (25 Seiten) ,
- Technische information (21 Seiten)
Verwandte Anleitungen für Endress+Hauser Liquisys M COM253
Inhaltszusammenfassung für Endress+Hauser Liquisys M COM253

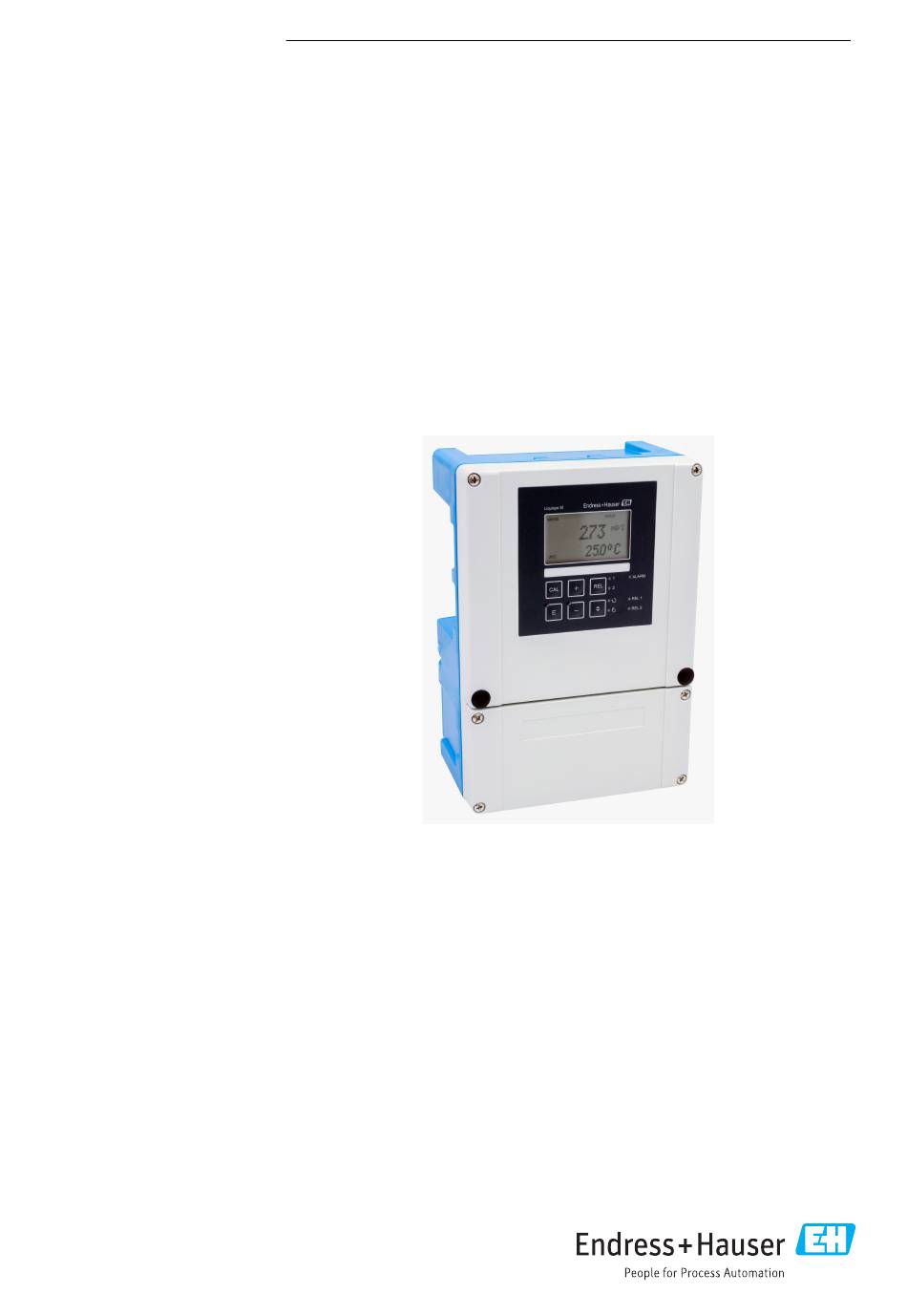

- Seite 1 Products Solutions Services KA01759C/07/DE/01.25-00 71704691 2025-04-25 Kurzanleitung Liquisys M COM253 Messumformer für Gelöst-Sauerstoff...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Liquisys M COM253 Inhaltsverzeichnis Hinweise zum Dokument ............3 Warnhinweise . -
Seite 3: Hinweise Zum Dokument
Liquisys M COM253 Hinweise zum Dokument Hinweise zum Dokument Warnhinweise Struktur des Hinweises Bedeutung Dieser Hinweis macht Sie auf eine gefährliche Situation aufmerksam. GEFAHR Wenn Sie die gefährliche Situation nicht vermeiden, wird dies zum Tod oder Ursache (/Folgen) zu schweren Verletzungen führen. -
Seite 4: Grundlegende Sicherheitshinweise
Grundlegende Sicherheitshinweise Liquisys M COM253 Grundlegende Sicherheitshinweise Anforderungen an das Personal • Montage, Inbetriebnahme, Bedienung und Wartung der Messeinrichtung dürfen nur durch dafür ausgebildetes Fachpersonal erfolgen. • Das Fachpersonal muss vom Anlagenbetreiber für die genannten Tätigkeiten autorisiert sein. • Der elektrische Anschluss darf nur durch eine Elektrofachkraft erfolgen. -
Seite 5: Betriebssicherheit
Liquisys M COM253 Warenannahme und Produktidentifizierung Betriebssicherheit Vor der Inbetriebnahme der Gesamtmessstelle: Alle Anschlüsse auf ihre Richtigkeit prüfen. Sicherstellen, dass elektrische Kabel und Schlauchverbindungen nicht beschädigt sind. Vorgehensweise für beschädigte Produkte: Beschädigte Produkte nicht in Betrieb nehmen und vor versehentlicher Inbetriebnahme schützen. -
Seite 6: Lieferumfang
Warenannahme und Produktidentifizierung Liquisys M COM253 Vollständigkeit der Technischen Dokumentation und aller weiteren erforderlichen Dokumente, z. B. Zertifikate prüfen. Wenn eine der oben genannten Bedingungen nicht erfüllt ist: Hersteller kontaktieren. Lieferumfang • 1 Messumformer COM253 • 1 steckbare Schraubklemme 3-polig •... -
Seite 7: Typenschild
Liquisys M COM253 Montage 3.3.3 Typenschild Folgende Informationen zu Ihrem Gerät können Sie dem Typenschild entnehmen: • Herstelleridentifikation • Bestellcode • Erweiterter Bestellcode • Seriennummer • Umgebungs- und Prozessbedingungen • Ein- und Ausgangskenngrößen • Sicherheits- und Warnhinweise ‣ Angaben auf dem Typenschild mit der Bestellung vergleichen. - Seite 8 Montage Liquisys M COM253 11 0.43 70 2.76 115 4.53 154 6.06 170 6.69 A0059137 2 Abmessungen In der Stanzung für die Kabeldurchführung (Anschluss der Versorgungsspannung) befin- det sich ein Loch zum Druckausgleich bei Luftfrachtversendung. Bis zur Kabelmontage darauf achten, dass keine Feuchtigkeit in das Gehäuseinnere eindringt. Nach der Kabel- montage ist das Gehäuse vollständig dicht.
-
Seite 9: Gerät Montieren
Liquisys M COM253 Montage A0059154 3 Ansicht in das Feldgehäuse Herausnehmbare Elektronikbox Sicherung Anschlussklemmen Schottwand Gerät montieren Möglichkeiten zur Befestigung des Feldgehäuses: • Wandmontage mit Befestigungsschrauben • Mastmontage an zylindrischen Rohren • Mastmontage an einem vierkantigen Befestigungsmast HINWEIS Witterungseinflüsse (Regen, Schnee, direktes Sonnenlicht) Funktionsbeeinträchtigungen bis zum Totalausfall des Messumformers... -
Seite 10: Wandmontage
Montage Liquisys M COM253 4.2.1 Wandmontage Ø 6 0.24 154 6.06 A0059157 4 Wandmontage Befestigungsbohrungen Kunststoffkappen Bohrlöcher gemäß vorbereiten. Zwei Befestigungsschrauben von vorne durch die entsprechenden Befestigungsbohrun- gen (1) schieben. Den Messumformer wie abgebildet an die Wand montieren. Die Bohrungen mit Kunststoffkappen (2) abdecken. - Seite 11 Liquisys M COM253 Montage Ø max. 60 2.36 A0059139 5 Montage an horizontalen oder vertikalen Rohren Halterungsplatte Halterungsschrauben Befestigungsschrauben Für die Mastmontage des Messumformers folgendermaßen vorgehen: Die zwei Halterungsschrauben (1) des Montagesatzes durch die vorgebohrten Öffnun- gen der Halterungsplatte (3) führen.
-
Seite 12: Montagekontrolle
Elektrischer Anschluss Liquisys M COM253 Montagekontrolle • Nach dem Einbau den Messumformer auf Beschädigungen überprüfen. • Prüfen, ob der Messumformer gegen Niederschlag und direkte Sonneneinstrahlung geschützt ist (z.B. durch das Wetterschutzdach). Elektrischer Anschluss WARNUNG Gerät unter Spannung! Unsachgemäßer Anschluss kann zu Verletzungen oder Tod führen! ‣... - Seite 13 Liquisys M COM253 Elektrischer Anschluss 10-50 V 23 + 24 - 10-50 V 15 V L– A0026034 7 Elektrischer Anschluss des Messumformers in Ausführung DX oder DS Sauerstoffsensor COS41 Alarm (Kontaktlage stromlos) Signalausgang 1 Sauerstoff Relais 1 (Kontaktlage stromlos) Signalausgang 2 Temperatur/Stellgröße...
- Seite 14 Elektrischer Anschluss Liquisys M COM253 Hilfsspannungsausgang Stromeingang 4 ... 20 mA Hilfsspannung Klemme 85/86 verwendbar Hilfsenergie Das Gerät hat Schutzklasse II und wird generell ohne Schutzleiteranschluss betrieben. Die Stromkreise "C" und "F" sind gegeneinander nicht galvanisch getrennt. Gerät anschließen Den Gehäusedeckel öffnen, um an den Anschlussklemmenblock im Anschlussraum zu gelangen.
-
Seite 15: Elektrischer Anschluss Variante 2 (Wx/Ws Mit Cos31, Cos61 Oder Cos71)
Liquisys M COM253 Elektrischer Anschluss 5.2.2 Messkabel und Sensoranschluss Zum Anschluss der Sauerstoffsensoren COS41 an den Messumformer ist ein mehradriges geschirmtes Spezialmesskabel erforderlich. 11 12 BN RD WH GN CYK71 A0026038 9 Anschlussbeispiel: COS41 mit Kabel CYK71 Elektrischer Anschluss Variante 2 (WX/WS mit COS31, COS61 oder COS71) 5.3.1... - Seite 16 Elektrischer Anschluss Liquisys M COM253 8,5 V DC 8,5 V DC RS 485 10-50 V 23 + 24 - 10-50 V 15 V L– A0026039 10 Elektrischer Anschluss von Liquisys M COM223/253 in WX oder WS Ausführung Sauerstoffsensor COS31/61/71 Hilfsspannungsausgang Dose VS bei Verlängerung...
- Seite 17 Liquisys M COM253 Elektrischer Anschluss COM253: Steckanschluss für O -Stecker Relais 1 (Kontaktlage stromlos) COM223: Stecker des Sensorkabels muss entfernt oder Dose VS verwen- det werden Signalausgang 1 Sauerstoff Relais 2 (Kontaktlage stromlos) Signalausgang 2 Temperatur/Stellgröße Relais 3 (Kontaktlage stromlos) Binärer Eingang 1 (Hold)
- Seite 18 Elektrischer Anschluss Liquisys M COM253 5.3.2 Messkabel und Sensoranschluss Für die Verlängerung des Messkabels ist Verbindungsdose und ein Verlängerungskabel erfor- derlich: Sensortyp Kabel Verlängerung COS31/61/71 mit Festkabelanschluss OMK mit SXP-Stecker VS-Dose + OMK-Kabel COS31/61/71 mit TOP 68-Anschluss CYK71 mit SXPStecker VS-Dose + OMK-Kabel Maximale Kabellänge...
-
Seite 19: Alarmkontakt
Liquisys M COM253 Elektrischer Anschluss GY BN A0026043 13 Anschlussbeispiel: COS31/71 mit OMK-Kabel Die Signale Sensorsignal und Alarm sind bei COS61 und den TOP68-Ausführungen nicht belegt. Alarmkontakt A0006415 14 Empfohlene Fail-Safe-Schaltung für den Alarmkontakt Normaler Betriebszustand Alarmzustand Endress+Hauser... -
Seite 20: Anschlusskontrolle
Bedienungsmöglichkeiten Liquisys M COM253 Normaler Betriebszustand Alarmzustand Gerät in Betrieb und keine Fehlermeldung vorhan- Fehlermeldung vorhanden (Alarm-LED rot) oder Gerät den (Alarm-LED aus): defekt bzw. spannungslos (Alarm-LED aus): • Relais angezogen • Relais abgefallen • Kontakt 42/43 geschlossen • Kontakt 41/42 geschlossen Anschlusskontrolle Nach dem elektrischen Anschluss folgende Prüfungen durchführen:... -
Seite 21: Anzeige- Und Bedienelemente
Liquisys M COM253 Bedienungsmöglichkeiten Anzeige- und Bedienelemente 6.2.1 Aufbau und Funktionsweise des Bedienmenüs LED-Anzeigen Anzeige der aktuellen Betriebsart "Auto" (grüne LED) oder "Hand" (gelbe LED) A0027220 Anzeige des angesteuerten Relais im "Hand"-Betrieb (rote LED) Anzeige für Relais 3 und 4 erfolgt im LC-Display. -
Seite 22: Bedienelemente
Bedienungsmöglichkeiten Liquisys M COM253 Anzeige des Arbeitszustandes der Relais 3/4: inaktiv, aktiv Anzeige Funktionscodierung Im Messmodus: Gemessene Größe - im Setup-Modus: Eingestellte Größe Im Messmodus: Nebenmesswert - im Setup-/Kalibr.-Modus: z. B. Einstellwert "Error": Fehleranzeige Temperatur-Offset Sensorsymbol Bedienelemente Das Display zeigt gleichzeitig den aktuellen Messwert und die Temperatur. Das sind die wich- tigsten Prozessdaten auf einen Blick. -
Seite 23: Enter-Taste
Liquisys M COM253 Bedienungsmöglichkeiten Funktionen der Tasten CAL-Taste Nach dem Drücken auf die CAL-Taste fragt das Gerät zunächst den Zugriffscode für die Kalibrierung ab: A0027235 • Code 22 für Kalibrierung • Code 0 oder beliebig für Lesen der letzten Kalibrierdaten Mit der CAL-Taste die Kalibrierdaten übernehmen bzw. - Seite 24 Bedienungsmöglichkeiten Liquisys M COM253 PLUS-Taste und MINUS-Taste Im Setup-Modus haben die PLUS- und MINUS-Tasten folgende Funktionen: • Auswahl von Funktionsgruppen. Zur Auswahl der Funktionsgruppen in der im Kapitel "Systemkon- figuration" angegebenen Reihenfolge die MINUS-Taste drücken. • Einstellen von Parametern und Zahlenwerten A0027240 •...
-
Seite 25: Zugriff Auf Bedienmenü Via Vor-Ort-Anzeige
Liquisys M COM253 Bedienungsmöglichkeiten Tastatur sperren Durch gleichzeitiges Drücken von PLUS- und ENTER-Taste für min- destens 3s wird die Tastatur gegen unbeabsichtigte Eingabe verrie- gelt. Alle Einstellungen können weiterhin gelesen werden. Bei der Codeabfrage erscheint der Code 9999. A0027238 Tastatur entsperren Durch gleichzeitiges Drücken von CAL- und MINUS-Taste für min-... -
Seite 26: Setup-Modus
Bedienungsmöglichkeiten Liquisys M COM253 Relais oder Funktion auswählen. Mit der REL-Taste zwischen den Relais umschalten. In der zweiten Zeile des Displays wird das ausgewählte Relais und der Schaltzustand (EIN/AUS) angezeigt. A0027241 Im Handbetrieb wird der Messwert kontinuierlich angezeigt (z. B. zur Messwertüberwachung bei Dosierfunktionen). -
Seite 27: Zugriffscodes
Liquisys M COM253 Bedienungsmöglichkeiten Zugriffscodes Alle Zugriffscodes des Geräts sind fest eingestellt und können nicht verändert werden. Bei der Abfrage des Zugriffscodes wird zwischen verschiedenen Codes unterschieden. • Taste CAL + Code 22: Zugang zum Kalibrier- und Offset-Menü • Taste ENTER + Code 22: Zugang zu den Menüs für die Parametrierung, die eine Konfigura- tion und benutzerspezifische Einstellungen ermöglichen... -
Seite 28: Inbetriebnahme
Inbetriebnahme Liquisys M COM253 A0059578 17 Schema der Menüstruktur Funktionen (Parameterauswahl, Zahleneingabe) Funktionsgruppen, vor- und zurückblättern mit den PLUS- und MINUS-Tasten Weiterschalten von Funktionen mit der ENTER-Taste Inbetriebnahme Installations- und Funktionskontrolle WARNUNG Falscher Anschluss, falsche Versorgungsspannung Sicherheitsrisiken für Personal und Fehlfunktionen des Gerätes! ‣... -
Seite 29: Kalibrier- Und Offset-Modus
Liquisys M COM253 Inbetriebnahme Setup-Modus • SETUP 1 (A) • SETUP 2 (B) • STROMEINGANG (Z) • STROMAUSGANG (O) • ALARM (F) • CHECK (P) • RELAIS (R) • SERVICE (S) • E+H SERVICE (E) • INTERFACE (I) Kalibrier- und Offset-Modus KALIBRIERUNG (C) Eine detaillierte Erklärung zu den im Messumformer vorhandenen Funktionsgruppen... -
Seite 30: Schnelleinstieg
Inbetriebnahme Liquisys M COM253 Schnelleinstieg Nach dem Einschalten sind einige Einstellungen erforderlich, um die wichtigsten Funktionen des Messumformers zu konfigurieren, die für eine korrekte Messung erforderlich sind. Im Fol- genden ist ein Beispiel angegeben. Eingabe Einstellbereich Display (Werkseinstel- lungen fett) Die ENTER-Taste drücken. - Seite 31 Liquisys M COM253 Inbetriebnahme Eingabe Einstellbereich Display (Werkseinstel- lungen fett) In A2 die gewünschte Maßeinheit auswählen. mg/l Die Eingabe durch Drücken der ENTER-Taste bestätigen. mg/l Einheit A0024894-DE Bei einem Gerät in der Ausführung WX, WS oder DS in A3 die automatische Druckkompensation ein- oder aus- schalten.
- Seite 32 Inbetriebnahme Liquisys M COM253 Eingabe Einstellbereich Display (Werkseinstel- lungen fett) In B1 die Salinität des Mediums angeben. 0,0 % Die Eingabe durch Drücken der ENTER-Taste bestätigen. 0,0 ... 4,0 % Salinit. A0024899-DE In B2 die korrekte Temperatur des Prozesses eingeben...
- Seite 36 *71704691* 71704691 www.addresses.endress.com...
