Grenzwertgeber für Chlor-/Chlordioxid-/ Gesamtchlor-Messwert und Temperatur
bzw. pH- oder Redox-Messwert
Der Messumformer hat verschiedene Möglichkeiten einen Relaiskontakt zu belegen. Dem
Grenzwertgeber kann ein Ein- und Ausschaltpunkt zugewiesen werden, ebenso eine
Anzugs- und Abfallverzögerung. Außerdem kann mit dem Einstellen einer Alarmschwelle
zusätzlich eine Fehlermeldung ausgegeben und in Verbindung hiermit eine Reinigungs-
funktion gestartet werden.
Diese Funktionen können sowohl für den Hauptmesswert als auch für die Temperaturmes-
sung eingesetzt werden.
Zur Verdeutlichung der Kontaktzustände des Relais können Sie die Schaltzustände aus
→  36 entnehmen.
• Bei steigenden Messwerten (Maximum-Funktion) wird der Relaiskontakt ab t2 nach
Überschreiten des Einschaltpunktes (t1) und Verstreichen der Anzugsverzögerung (t2-
t1) geschlossen.
Wenn die Alarmschwelle (t3) erreicht wird und die Alarmverzögerung (t4-t3) ebenfalls
abgelaufen ist, schaltet der Alarmkontakt (Fehler E067 bis E070).
• Bei rückläufigen Messwerten wird der Alarmkontakt bei Unterschreiten der Alarm-
schwelle (t5) wieder zurückgesetzt und im weiteren Verlauf ebenfalls der Relaiskontakt
(t7) nach Abfallverzögerung (t7-t6).
• Wenn Anzugs- und Abfallverzögerung auf 0 s gesetzt werden, sind die Ein- und Aus-
schaltpunkte auch Schaltpunkte der Kontakte.
Gleiche Einstellungen können analog zur Maximum-Funktion auch für eine Minimum-
Funktion getroffen werden.
1
2
A
3
3
2
B
1

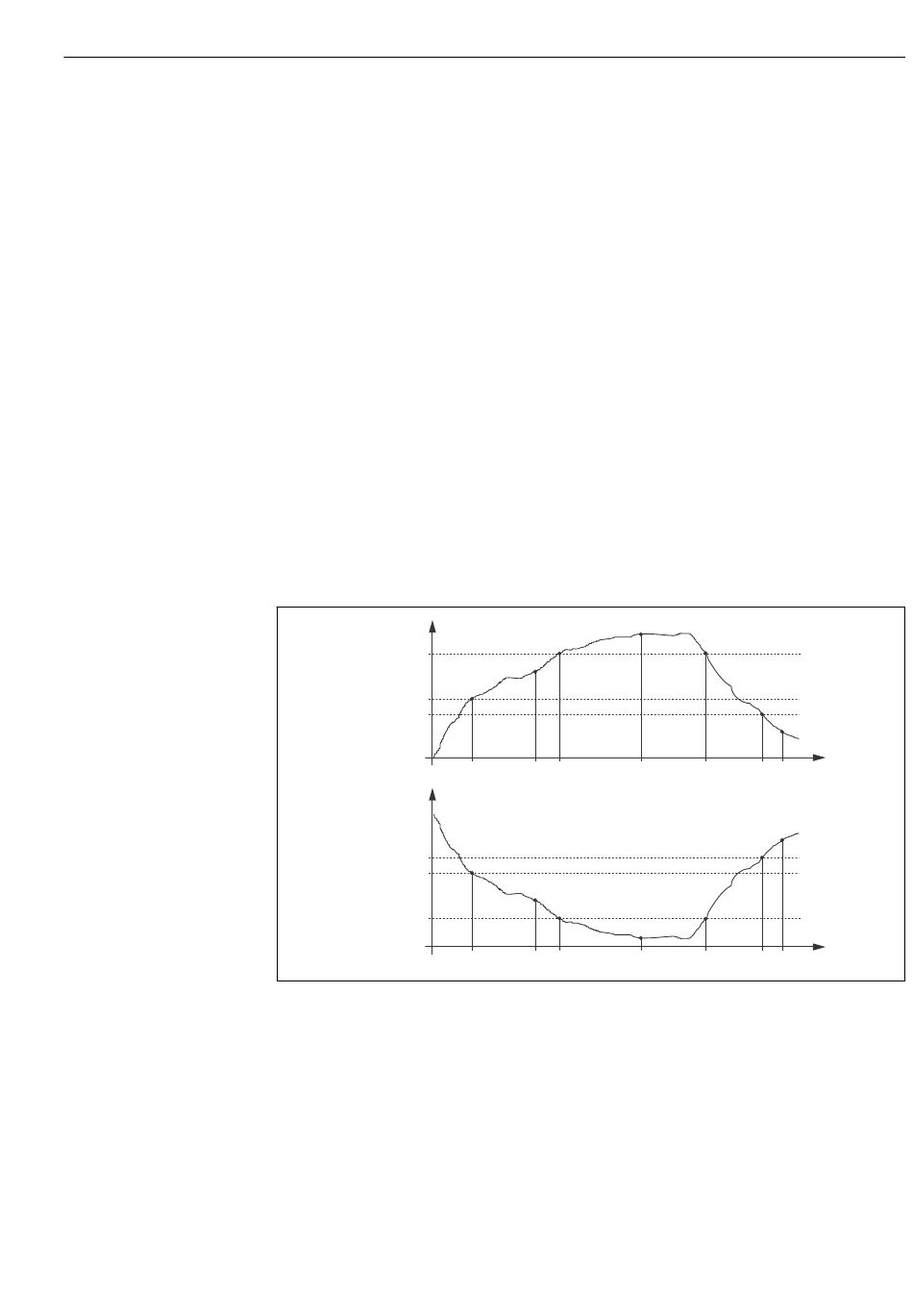

 36 Darstellung der Alarm- und Grenzwertfunktionen
A Einschaltpunkt > Ausschaltpunkt: Max.-Funktion
B Einschaltpunkt < Ausschaltpunkt: Min.-Funktion
1 Alarmschwelle
2 Einschaltpunkt
3 Ausschaltpunkt
4 Kontakt EIN
5 Alarm EIN
6 Alarm AUS
7 Kontakt AUS
