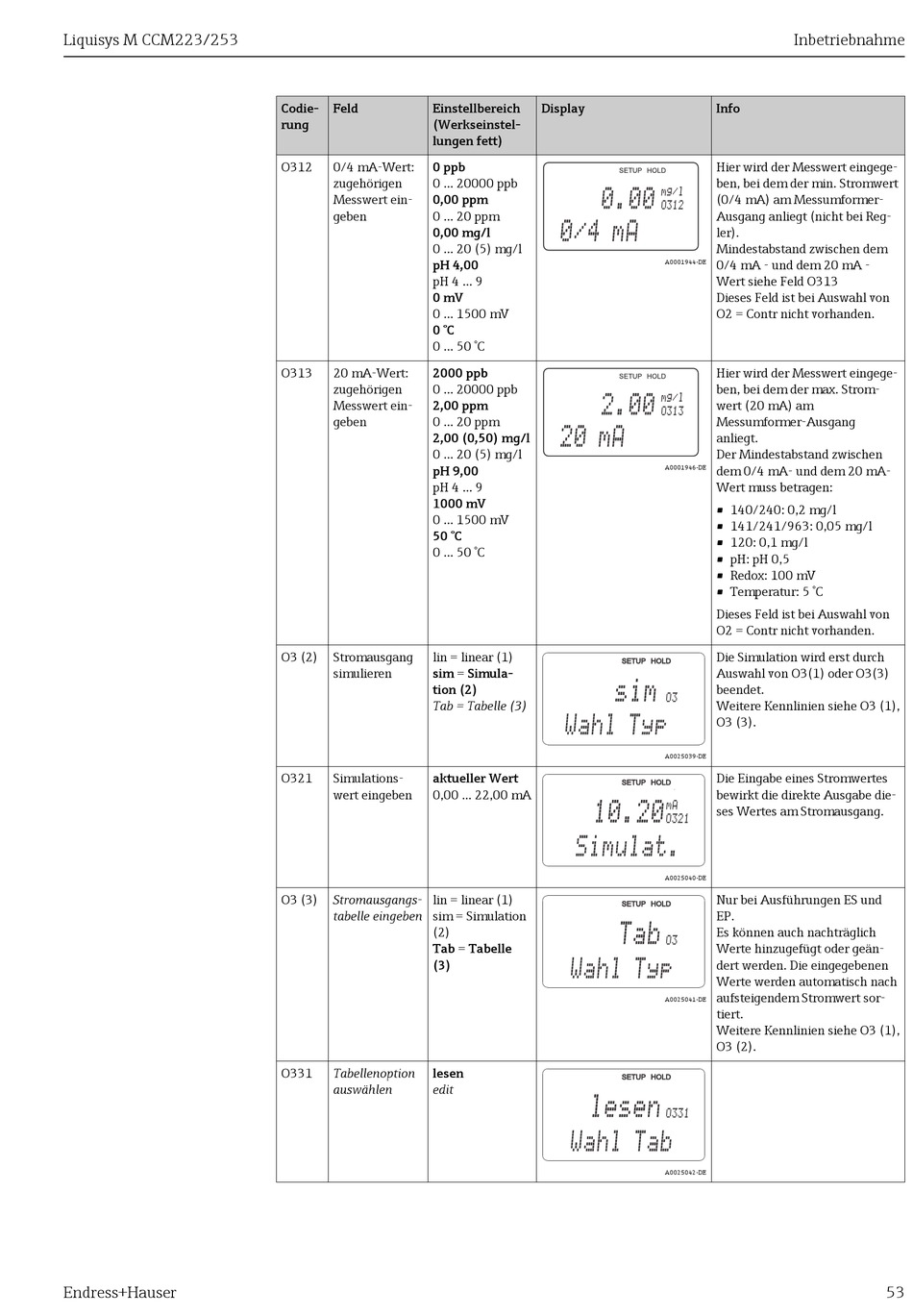

Endress+Hauser Liquisys M CCM223 Betriebsanleitung Seite 53

Liquisys M CCM223/253
Endress+Hauser
Codie- Feld Einstellbereich
rung (Werkseinstel-
lungen fett)
O312 0/4 mA-Wert: 0 ppb
zugehörigen 0 ... 20000 ppb
Messwert ein- 0,00 ppm
geben 0 ... 20 ppm
0,00 mg/l
0 ... 20 (5) mg/l
pH 4,00
pH 4 ... 9
0 mV
0 ... 1500 mV
0 °C
0 ... 50 °C
O313 20 mA-Wert: 2000 ppb
zugehörigen 0 ... 20000 ppb
Messwert ein- 2,00 ppm
geben 0 ... 20 ppm
2,00 (0,50) mg/l
0 ... 20 (5) mg/l
pH 9,00
pH 4 ... 9
1000 mV
0 ... 1500 mV
50 °C
0 ... 50 °C
O3 (2) Stromausgang lin = linear (1)
simulieren sim = Simula-
tion (2)
Tab = Tabelle (3)
O321 Simulations- aktueller Wert
wert eingeben 0,00 ... 22,00 mA
O3 (3) Stromausgangs- lin = linear (1)
tabelle eingeben sim = Simulation
(2)
Tab = Tabelle
(3)
O331 Tabellenoption lesen
auswählen edit
Display
mg/l
0.00
O312
0/4 mA
A0001944-DE
mg/l
2.00
O313
20 mA
A0001946-DE
sim
O3
Wahl Typ
A0025039-DE
10.20 mA
O321
Simulat.
A0025040-DE
Tab
O3
Wahl Typ
A0025041-DE
lesen
O331
Wahl Tab
A0025042-DE
Inbetriebnahme
Info
Hier wird der Messwert eingege-
ben, bei dem der min. Stromwert
(0/4 mA) am Messumformer-
Ausgang anliegt (nicht bei Reg-
ler).
Mindestabstand zwischen dem
0/4 mA - und dem 20 mA -
Wert siehe Feld O313
Dieses Feld ist bei Auswahl von
O2 = Contr nicht vorhanden.
Hier wird der Messwert eingege-
ben, bei dem der max. Strom-
wert (20 mA) am
Messumformer-Ausgang
anliegt.
Der Mindestabstand zwischen
dem 0/4 mA- und dem 20 mA-
Wert muss betragen:
• 140/240: 0,2 mg/l
• 141/241/963: 0,05 mg/l
• 120: 0,1 mg/l
• pH: pH 0,5
• Redox: 100 mV
• Temperatur: 5 °C
Dieses Feld ist bei Auswahl von
O2 = Contr nicht vorhanden.
Die Simulation wird erst durch
Auswahl von O3(1) oder O3(3)
beendet.
Weitere Kennlinien siehe O3 (1),
O3 (3).
Die Eingabe eines Stromwertes
bewirkt die direkte Ausgabe die-
ses Wertes am Stromausgang.
Nur bei Ausführungen ES und
EP.
Es können auch nachträglich
Werte hinzugefügt oder geän-
dert werden. Die eingegebenen
Werte werden automatisch nach
aufsteigendem Stromwert sor-
tiert.
Weitere Kennlinien siehe O3 (1),
O3 (2).
