Elektrischer Anschluss
26
Wenn Sie Glaselektroden mit dem Schalttafeleinbaugerät verwenden, müssen Sie das
Messkabel mit einem BNC-Stecker konfektionieren. Ein lötfreier BNC-Stecker liegt dem
Gerät bei. Gehen Sie folgendermaßen vor:
1. Schneiden Sie die Adernendhülsen 2 und 3 des Koaxi-
alkabels ab
2. Schieben Sie die Kabelverschraubung 5 und die
Scheibe 6 über das Koaxialkabel.
3. Entfernen Sie die Isolierung (13 mm (0,51")) und
schrauben Sie den Klemmring 7 auf die Isolierung.
Die Teile 5 bis 7 liegen jeweils für Kabeldurch-
messer 3,2 mm und 5 mm dem BNC-Stecker
bei.
4. Stülpen Sie das Schirmgeflecht 8 des Schirms über
den Klemmring und schneiden Sie die Überstände ab.
5. Zwischen Innenisolation und Schirmgeflecht 8 ist eine
Halbleiterschicht 14 (leitende Folie) aufgebracht. Ent-
fernen Sie diese Halbleiterschicht bis zum Schirmge-
flecht.
6. Entfernen Sie die Innenisolierung (4 mm (0,16")), ste-
cken Sie Adernendhülse 13 auf den abisolierten
Innenleiter und befestigen Sie die Adernendhülse mit
einer Crimpzange.
7. Schieben Sie das BNC-Steckergehäuse 9 über das
Kabel. Der Innenleiter muss sich auf der Klemmfläche
10 des Steckers befinden.
8. Ziehen Sie die Kabelverschraubung 5 fest.
9. Legen Sie das Klemmstück 11 ein und schrauben Sie
den Steckerdeckel 12 ein. Damit haben Sie eine
sichere Verbindung zwischen Innenleiter und Stecker-
stift.
Liquisys M CCM223/253
1

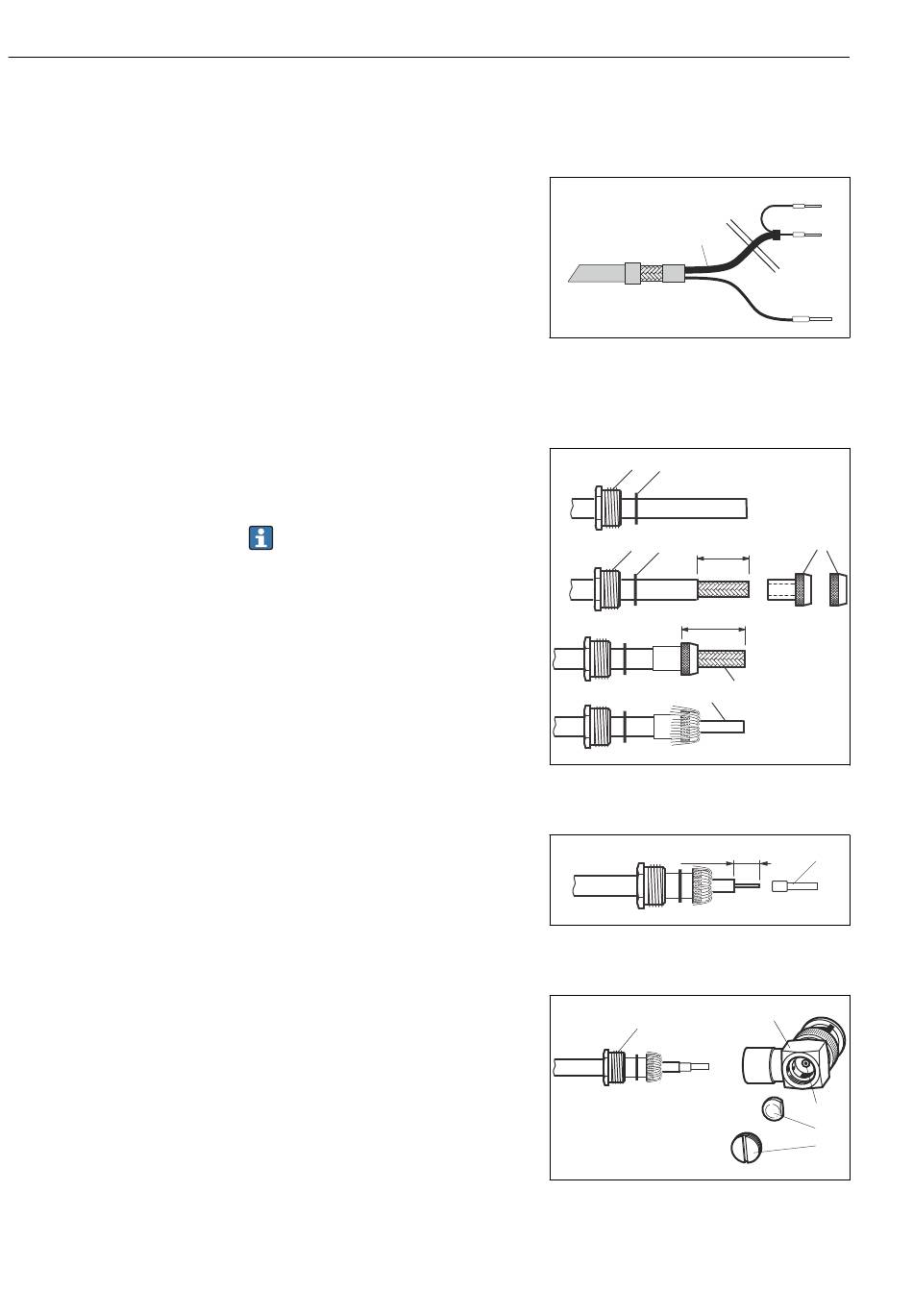

 16 Kabel CPK1: Geräteanschluss
1 Koaxkabel
2 Innenschirm BK (Ref)
3 Koax innen (pH / mV)
4 Litze BN (PA)
5 6
5 6
13 (0.51)
16 (0.63)
14
 17 Konfektionierung der pH-Anschlussleitung
für die Montage des BNC-Winkelsteckers.
Abmessungen in mm (inch)
4 (0.16)
 18 Konfektionierung der pH-Anschlussleitung
für die Montage des BNC-Winkelsteckers.
Abmessungen in mm (inch)
5
 19 Montage der pH-Anschlussleitung im BNC-
Winkelstecker
2
3
4
A0005744
7
8
A0005745
13
A0005746
9
10
11
12
A0005747
