Inbetriebnahme
40
7.3

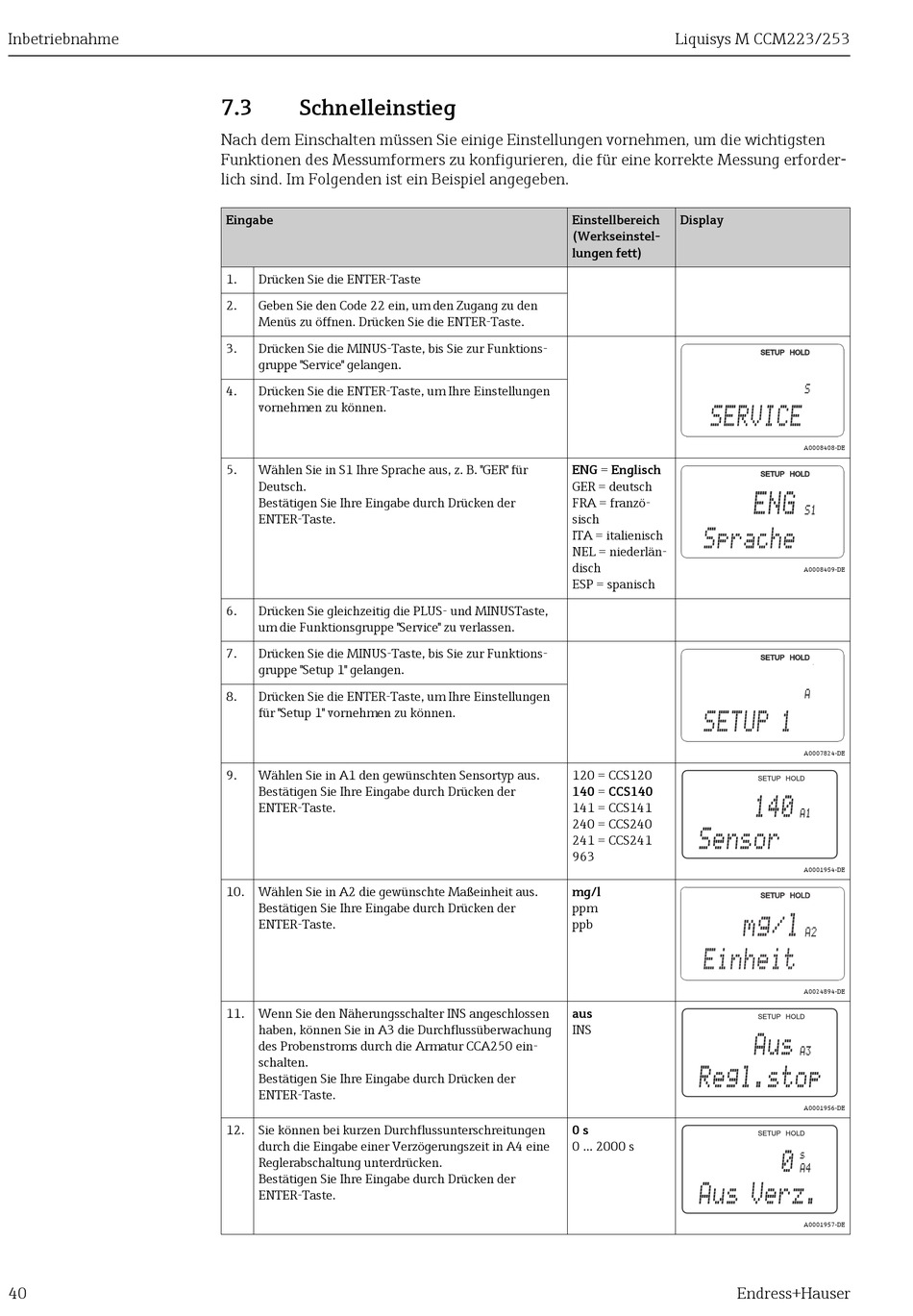

Schnelleinstieg

Nach dem Einschalten müssen Sie einige Einstellungen vornehmen, um die wichtigsten
Funktionen des Messumformers zu konfigurieren, die für eine korrekte Messung erforder-
lich sind. Im Folgenden ist ein Beispiel angegeben.
Eingabe
1. Drücken Sie die ENTER-Taste
2. Geben Sie den Code 22 ein, um den Zugang zu den
Menüs zu öffnen. Drücken Sie die ENTER-Taste.
3. Drücken Sie die MINUS-Taste, bis Sie zur Funktions-
gruppe "Service" gelangen.
4. Drücken Sie die ENTER-Taste, um Ihre Einstellungen
vornehmen zu können.
5. Wählen Sie in S1 Ihre Sprache aus, z. B. "GER" für
Deutsch.
Bestätigen Sie Ihre Eingabe durch Drücken der
ENTER-Taste.
6. Drücken Sie gleichzeitig die PLUS- und MINUSTaste,
um die Funktionsgruppe "Service" zu verlassen.
7. Drücken Sie die MINUS-Taste, bis Sie zur Funktions-
gruppe "Setup 1" gelangen.
8. Drücken Sie die ENTER-Taste, um Ihre Einstellungen
für "Setup 1" vornehmen zu können.
9. Wählen Sie in A1 den gewünschten Sensortyp aus.
Bestätigen Sie Ihre Eingabe durch Drücken der
ENTER-Taste.
10. Wählen Sie in A2 die gewünschte Maßeinheit aus.
Bestätigen Sie Ihre Eingabe durch Drücken der
ENTER-Taste.
11. Wenn Sie den Näherungsschalter INS angeschlossen
haben, können Sie in A3 die Durchflussüberwachung
des Probenstroms durch die Armatur CCA250 ein-
schalten.
Bestätigen Sie Ihre Eingabe durch Drücken der
ENTER-Taste.
12. Sie können bei kurzen Durchflussunterschreitungen
durch die Eingabe einer Verzögerungszeit in A4 eine
Reglerabschaltung unterdrücken.
Bestätigen Sie Ihre Eingabe durch Drücken der
ENTER-Taste.
Liquisys M CCM223/253
Einstellbereich Display
(Werkseinstel-
lungen fett)
SERVICE
ENG = Englisch
GER = deutsch
FRA = franzö-
sisch
ITA = italienisch Sprache
NEL = niederlän-
disch
ESP = spanisch
SETUP 1
120 = CCS120
140 = CCS140
141 = CCS141
240 = CCS240
Sensor
241 = CCS241
963
mg/l
ppm
mg/l
ppb
Einheit
aus
INS
Regl.stop
0 s
0 ... 2000 s
Aus Verz.
