Liquisys M CCM223/253
Endress+Hauser

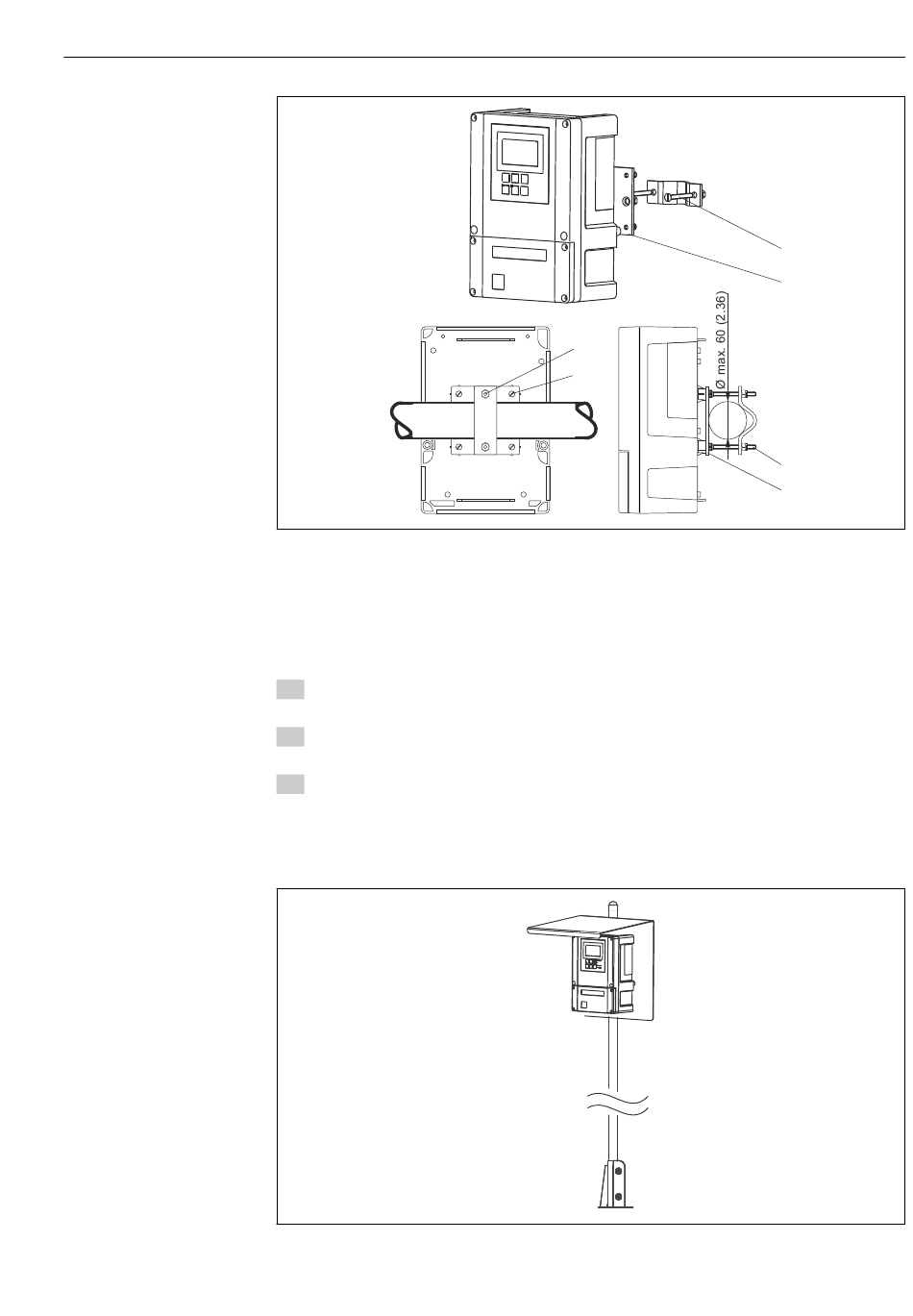

 7 Feldgerät an horizontalen oder vertikalen Rohren
1 Halterungsschrauben
2 Befestigungsschrauben
3 Halterungsplatte
Für die Mastmontage des Messumformers gehen Sie folgendermaßen vor:
1. Führen Sie die zwei Halterungsschrauben (1) des Montagesatzes durch die vorge-
bohrten Öffnungen der Halterungsplatte (3).
2. Schrauben Sie die Halterungsplatte mittels der vier Befestigungsschrauben (2) auf
den Messumformer.
3. Befestigen Sie die Halterung mit dem Feldgerät mittels der Schelle am Mast oder
Rohr.
Sie können das Feldgerät auch an der Halterung Flexdip CYH112 in Verbindung mit dem
Wetterschutzdach befestigen. Diese sind als Zubehör erhältlich, siehe Kapitel "Zubehör".
 8 Feldgerät an Halterung Flexdip CYH112 mit Wetterschutzdach
1
2
Montage
1
3
1
3
A0024635
A0027433
