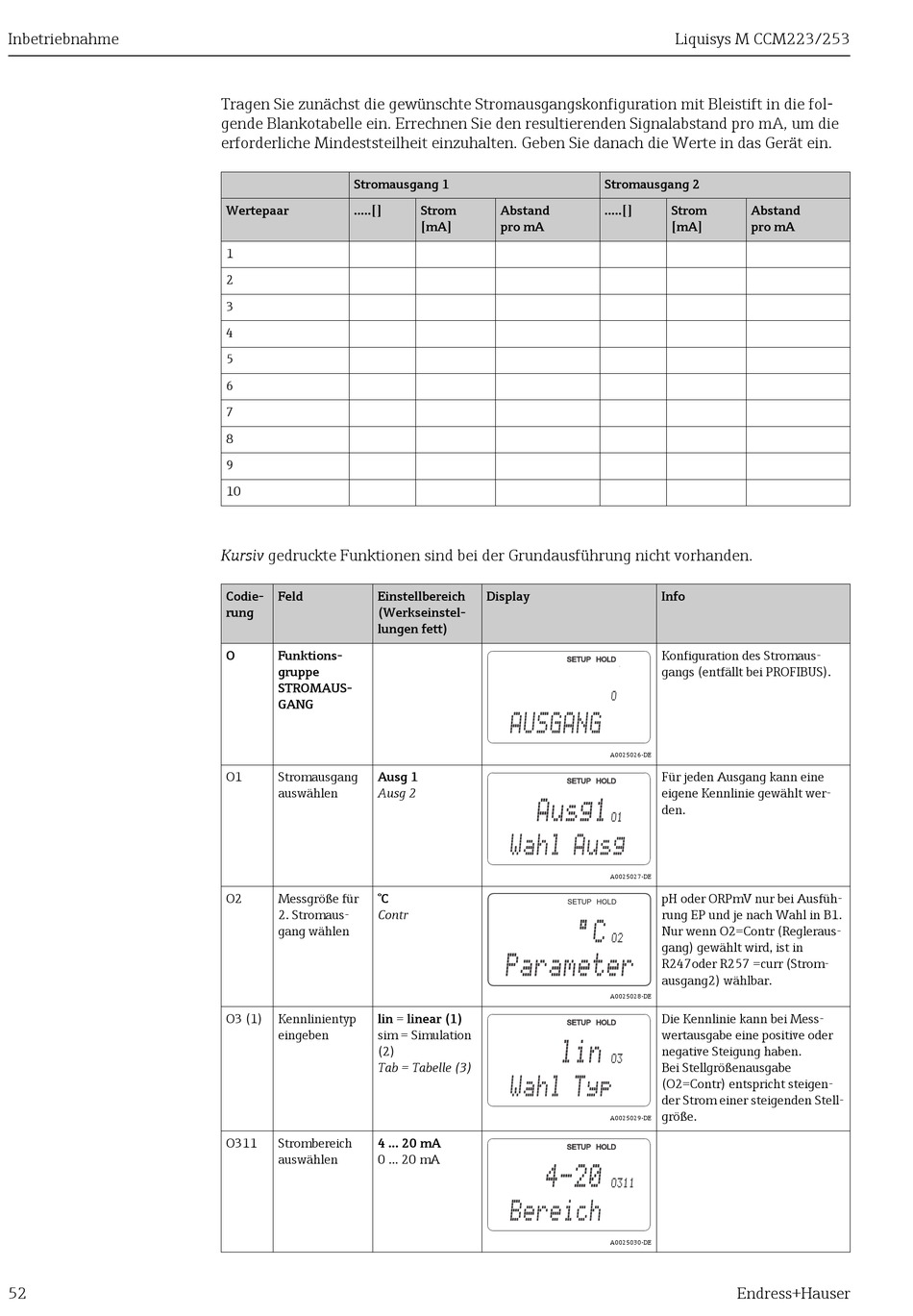

Endress+Hauser Liquisys M CCM223 Betriebsanleitung Seite 52

Inbetriebnahme
52
Tragen Sie zunächst die gewünschte Stromausgangskonfiguration mit Bleistift in die fol-
gende Blankotabelle ein. Errechnen Sie den resultierenden Signalabstand pro mA, um die
erforderliche Mindeststeilheit einzuhalten. Geben Sie danach die Werte in das Gerät ein.
Stromausgang 1
Wertepaar .....[]
1
2
3
4
5
6
7
8
9
10
Kursiv gedruckte Funktionen sind bei der Grundausführung nicht vorhanden.
Codie- Feld Einstellbereich
rung (Werkseinstel-
lungen fett)
O Funktions-
gruppe
STROMAUS-
GANG
O1 Stromausgang Ausg 1
auswählen Ausg 2
O2 Messgröße für °C
2. Stromaus- Contr
gang wählen
O3 (1) Kennlinientyp lin = linear (1)
eingeben sim = Simulation
(2)
Tab = Tabelle (3)
O311 Strombereich 4 ... 20 mA
auswählen 0 ... 20 mA
Strom Abstand
[mA] pro mA
Display
AUSGANG
Ausg1
Wahl Ausg
¡ C
Parameter
lin
Wahl Typ
4-20
Bereich
Liquisys M CCM223/253
Stromausgang 2
.....[] Strom Abstand
[mA] pro mA
Info
Konfiguration des Stromaus-
gangs (entfällt bei PROFIBUS).
O
A0025026-DE
Für jeden Ausgang kann eine
eigene Kennlinie gewählt wer-
den.
O1
A0025027-DE
pH oder ORPmV nur bei Ausfüh-
rung EP und je nach Wahl in B1.
Nur wenn O2=Contr (Regleraus-
O2
gang) gewählt wird, ist in
R247oder R257 =curr (Strom-
ausgang2) wählbar.
A0025028-DE
Die Kennlinie kann bei Mess-
wertausgabe eine positive oder
negative Steigung haben.
O3
Bei Stellgrößenausgabe
(O2=Contr) entspricht steigen-
der Strom einer steigenden Stell-
größe.
A0025029-DE
O311
A0025030-DE
