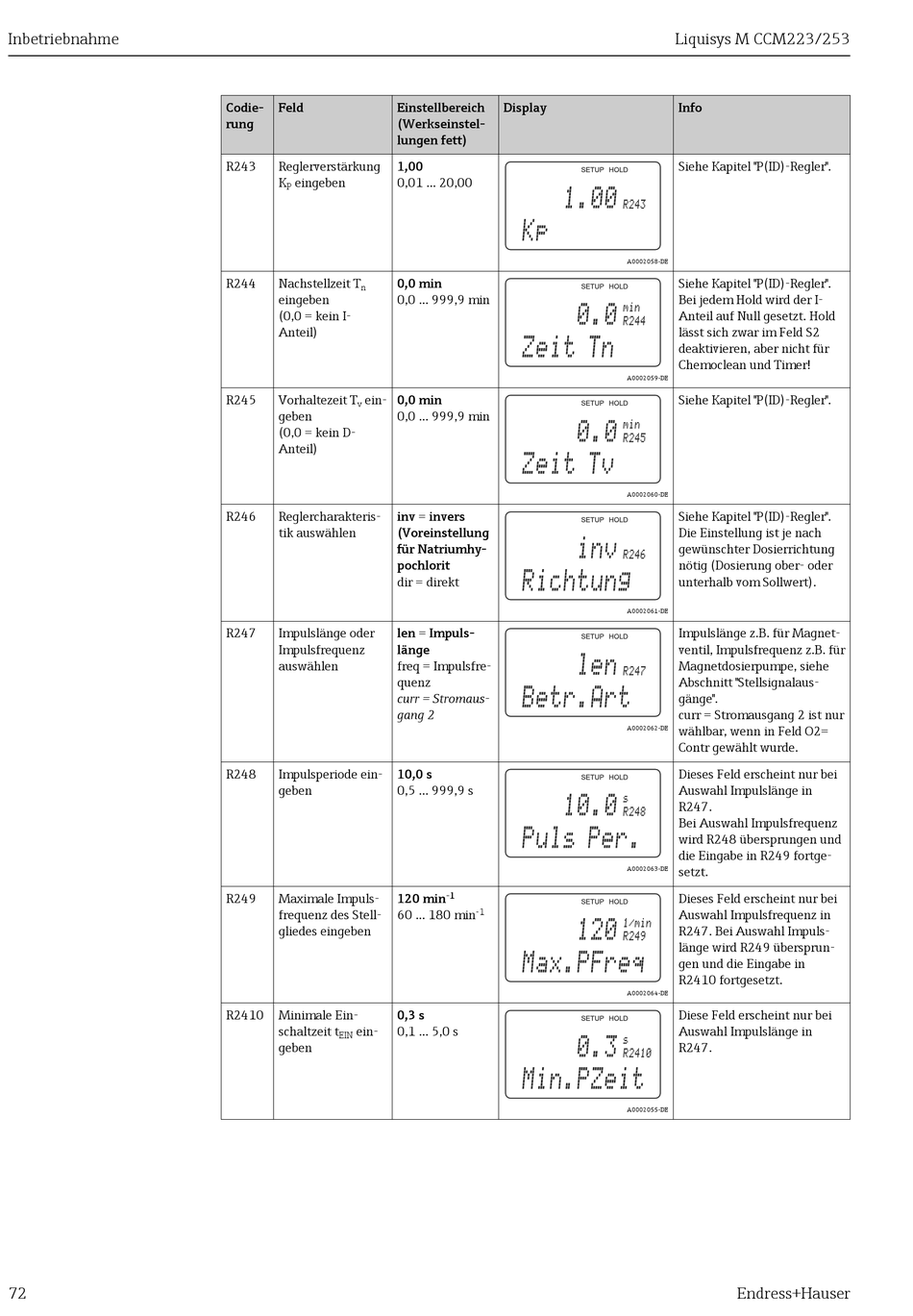

Inbetriebnahme
72
Codie- Feld Einstellbereich
rung (Werkseinstel-
lungen fett)
R243 Reglerverstärkung 1,00
K eingeben 0,01 ... 20,00
P
R244 Nachstellzeit T 0,0 min
n
eingeben 0,0 ... 999,9 min
(0,0 = kein I-
Anteil)
R245 Vorhaltezeit T ein- 0,0 min
v
geben 0,0 ... 999,9 min
(0,0 = kein D-
Anteil)
R246 Reglercharakteris- inv = invers
tik auswählen (Voreinstellung
für Natriumhy-
pochlorit
dir = direkt
R247 Impulslänge oder len = Impuls-
Impulsfrequenz länge
auswählen freq = Impulsfre-
quenz
curr = Stromaus-
gang 2
R248 Impulsperiode ein- 10,0 s
geben 0,5 ... 999,9 s
R249 Maximale Impuls- 120 min
frequenz des Stell- 60 ... 180 min
gliedes eingeben
R2410 Minimale Ein- 0,3 s
schaltzeit t ein- 0,1 ... 5,0 s
EIN
geben
Display
1.00
Kp
0.0
Zeit Tn
0.0
Zeit Tv
inv
Richtung
len
Betr.Art
10.0
Puls Per.
-1
-1
120
Max.PFreq
0.3
Min.PZeit
Liquisys M CCM223/253
Info
Siehe Kapitel "P(ID)-Regler".
R243
A0002058-DE
Siehe Kapitel "P(ID)-Regler".
Bei jedem Hold wird der I-
min
Anteil auf Null gesetzt. Hold
R244
lässt sich zwar im Feld S2
deaktivieren, aber nicht für
Chemoclean und Timer!
A0002059-DE
Siehe Kapitel "P(ID)-Regler".
min
R245
A0002060-DE
Siehe Kapitel "P(ID)-Regler".
Die Einstellung ist je nach
gewünschter Dosierrichtung
R246
nötig (Dosierung ober- oder
unterhalb vom Sollwert).
A0002061-DE
Impulslänge z.B. für Magnet-
ventil, Impulsfrequenz z.B. für
Magnetdosierpumpe, siehe
R247
Abschnitt "Stellsignalaus-
gänge".
curr = Stromausgang 2 ist nur
wählbar, wenn in Feld O2=
A0002062-DE
Contr gewählt wurde.
Dieses Feld erscheint nur bei
Auswahl Impulslänge in
s
R247.
R248
Bei Auswahl Impulsfrequenz
wird R248 übersprungen und
die Eingabe in R249 fortge-
setzt.
A0002063-DE
Dieses Feld erscheint nur bei
Auswahl Impulsfrequenz in
1/min
R247. Bei Auswahl Impuls-
R249
länge wird R249 übersprun-
gen und die Eingabe in
R2410 fortgesetzt.
A0002064-DE
Diese Feld erscheint nur bei
Auswahl Impulslänge in
s
R247.
R2410
A0002055-DE
