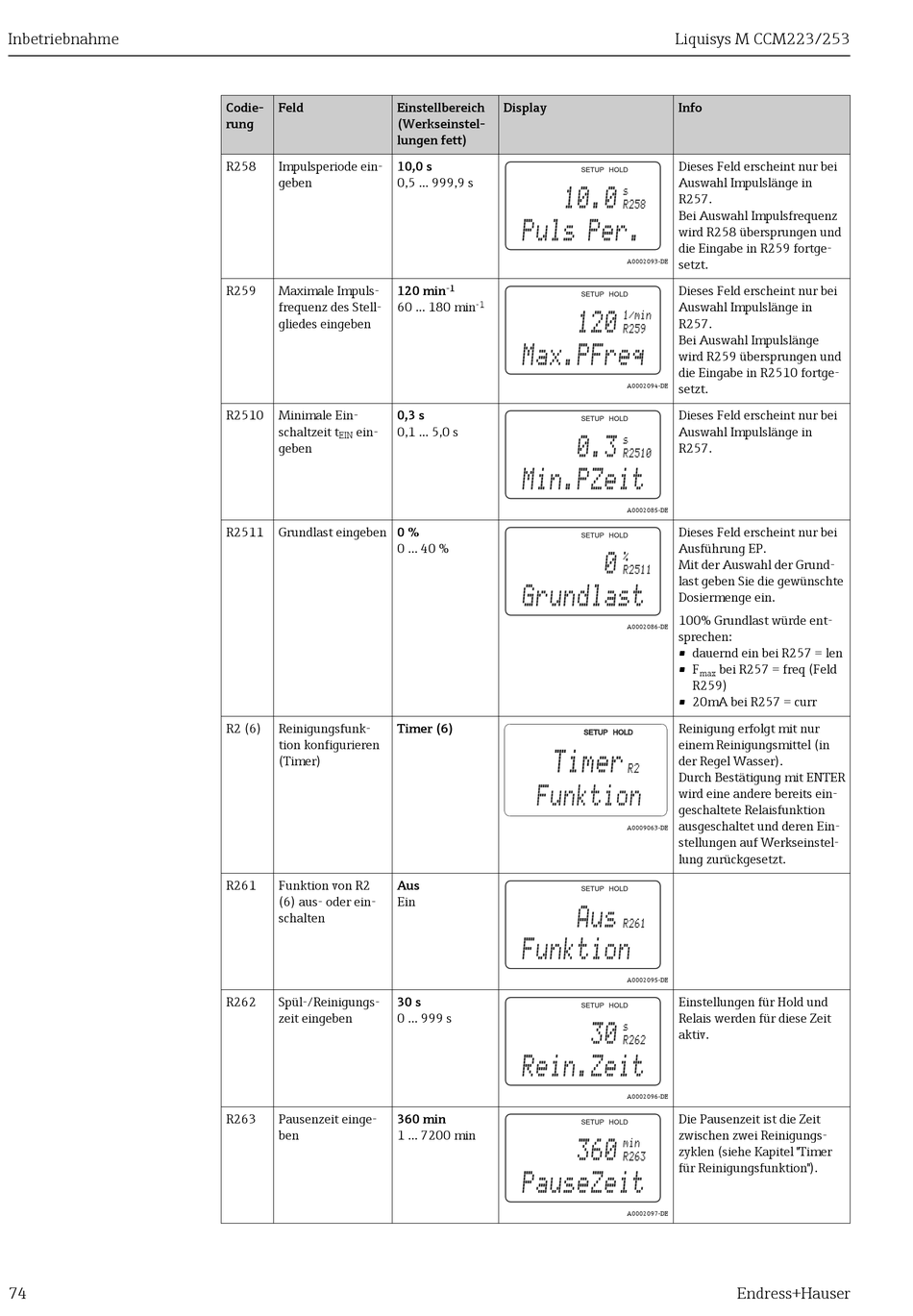

Endress+Hauser Liquisys M CCM223 Betriebsanleitung Seite 74

Inbetriebnahme
74
Codie- Feld Einstellbereich
rung (Werkseinstel-
lungen fett)
R258 Impulsperiode ein- 10,0 s
geben 0,5 ... 999,9 s
R259 Maximale Impuls- 120 min
frequenz des Stell- 60 ... 180 min
gliedes eingeben
R2510 Minimale Ein- 0,3 s
schaltzeit t ein- 0,1 ... 5,0 s
EIN
geben
R2511 Grundlast eingeben 0 %
0 ... 40 %
R2 (6) Reinigungsfunk- Timer (6)
tion konfigurieren
(Timer)
R261 Funktion von R2 Aus
(6) aus- oder ein- Ein
schalten
R262 Spül-/Reinigungs- 30 s
zeit eingeben 0 ... 999 s
R263 Pausenzeit einge- 360 min
ben 1 ... 7200 min
Display
10.0
Puls Per.
-1
-1
120
Max.PFreq
0.3
Min.PZeit
0
Grundlast
Timer
Funktion
Aus
Funktion
30
Rein.Zeit
360
PauseZeit
Liquisys M CCM223/253
Info
Dieses Feld erscheint nur bei
Auswahl Impulslänge in
s
R257.
R258
Bei Auswahl Impulsfrequenz
wird R258 übersprungen und
die Eingabe in R259 fortge-
setzt.
A0002093-DE
Dieses Feld erscheint nur bei
Auswahl Impulslänge in
1/min
R257.
R259
Bei Auswahl Impulslänge
wird R259 übersprungen und
die Eingabe in R2510 fortge-
setzt.
A0002094-DE
Dieses Feld erscheint nur bei
Auswahl Impulslänge in
s
R257.
R2510
A0002085-DE
Dieses Feld erscheint nur bei
Ausführung EP.
%
Mit der Auswahl der Grund-
R2511
last geben Sie die gewünschte
Dosiermenge ein.
100% Grundlast würde ent-
A0002086-DE
sprechen:
• dauernd ein bei R257 = len
• F bei R257 = freq (Feld
max
R259)
• 20mA bei R257 = curr
Reinigung erfolgt mit nur
einem Reinigungsmittel (in
der Regel Wasser).
R2
Durch Bestätigung mit ENTER
wird eine andere bereits ein-
geschaltete Relaisfunktion
ausgeschaltet und deren Ein-
A0009063-DE
stellungen auf Werkseinstel-
lung zurückgesetzt.
R261
A0002095-DE
Einstellungen für Hold und
Relais werden für diese Zeit
s
aktiv.
R262
A0002096-DE
Die Pausenzeit ist die Zeit
zwischen zwei Reinigungs-
min
zyklen (siehe Kapitel "Timer
R263
für Reinigungsfunktion").
A0002097-DE
