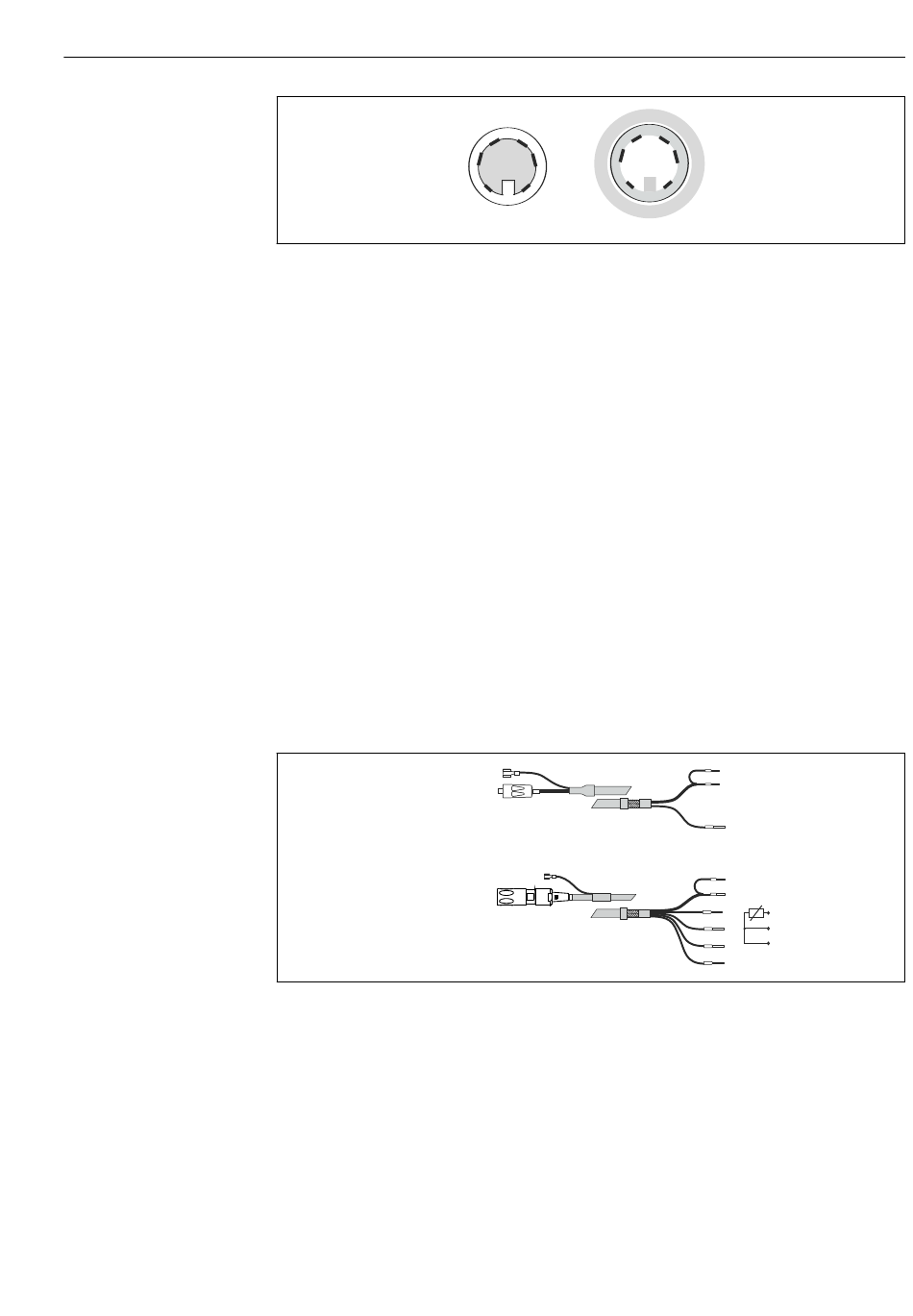

 14 TOP68 Steckverbindung ; Pin-Anordnung von Stecker und Kupplung (Kontaktansicht)
Anschluss des Chlorsensors 963
Der Chlorsensor 963 wird ab Werk ohne Temperaturfühler ausgeliefert. Schließen Sie den
Chlorsensor folgendermaßen an den Messumformer an:
• Ohne Temperaturmessung:
Schließen Sie den mitgelieferten Ersatzwiderstand 10 kΩ an die Klemmen 11 und 12 an.
Die Messwertanzeige liegt dann konstant bei 25 °C (77 °F).
• Mit Temperaturmessung:
Montieren Sie einen NTC-Temperaturfühler 10 kΩ / 25 °C (77 °F) (120 mm Einbauaus-
führung TSP 3692) in den Chlorsensor 963. Benutzen Sie das Anschlusskabel CPK1 um
den Temperaturfühler an die Klemmen 11 und 12 anzuschließen.
• Chlorsensor:
Schließen Sie das rote Kabel an die Klemme 92 (Kathode) und das blaue Kabel an die
Klemme 91 (Anode) an.
Anschluss des pH- bzw. Redoxsensors
Schließen Sie den pH- bzw. Redoxsensor stets symmetrisch an. Sie verhindern damit eine
gegenseitige Beeinflussung der verschiedenen in die Armatur CCA250 eingebauten Senso-
ren.
Bei der symmetrischen Anschlussart schließen Sie einen Potenzialausgleichsstift an. Der
Stift ist serienmäßig in der Durchflussarmatur CCA250 eingebaut und wird durch eine
Potenzialausgleichsleitung zur Klemme PA/PM verbunden.
CPK1
pH / Redox
pH + Pt 100 / Pt 1000
CPK9
 15 Anschluss eines pH-/Redoxsensors an das Feldgerät mit den Kabeln CPK1 bzw. CPK9
5
4 5
6
6
3
2
1
1
PAL
PAL
Elektrischer Anschluss
4
3
2
Koax Ref.
pH od. Redox
BN PAL
Koax BK Ref.
innen pH
GN Temp.
WH Temp.
.
YE Temp.
BN PAL
A0026048
