Endress+Hauser Liquisys M CCM223 Betriebsanleitung Seite 13

Liquisys M CCM223/253
Endress+Hauser
Optional:
• pH- oder Redoxelektrode
• Näherungsschalter INS zur Durchflussüberwachung (nur mit Durchflussarmatur)
• Verlängerungskabel CPK9 mit innenliegendem PAL für Chlormessung
• Verlängerungskabel CYK71 für pH-/Redoxmessung
• einemVerlängerungskabel MK für Näherungsschalter INS
• Verbindungsdose VBC
• Wetterschutzdach CYY101 für Feldgehäuse
6
5

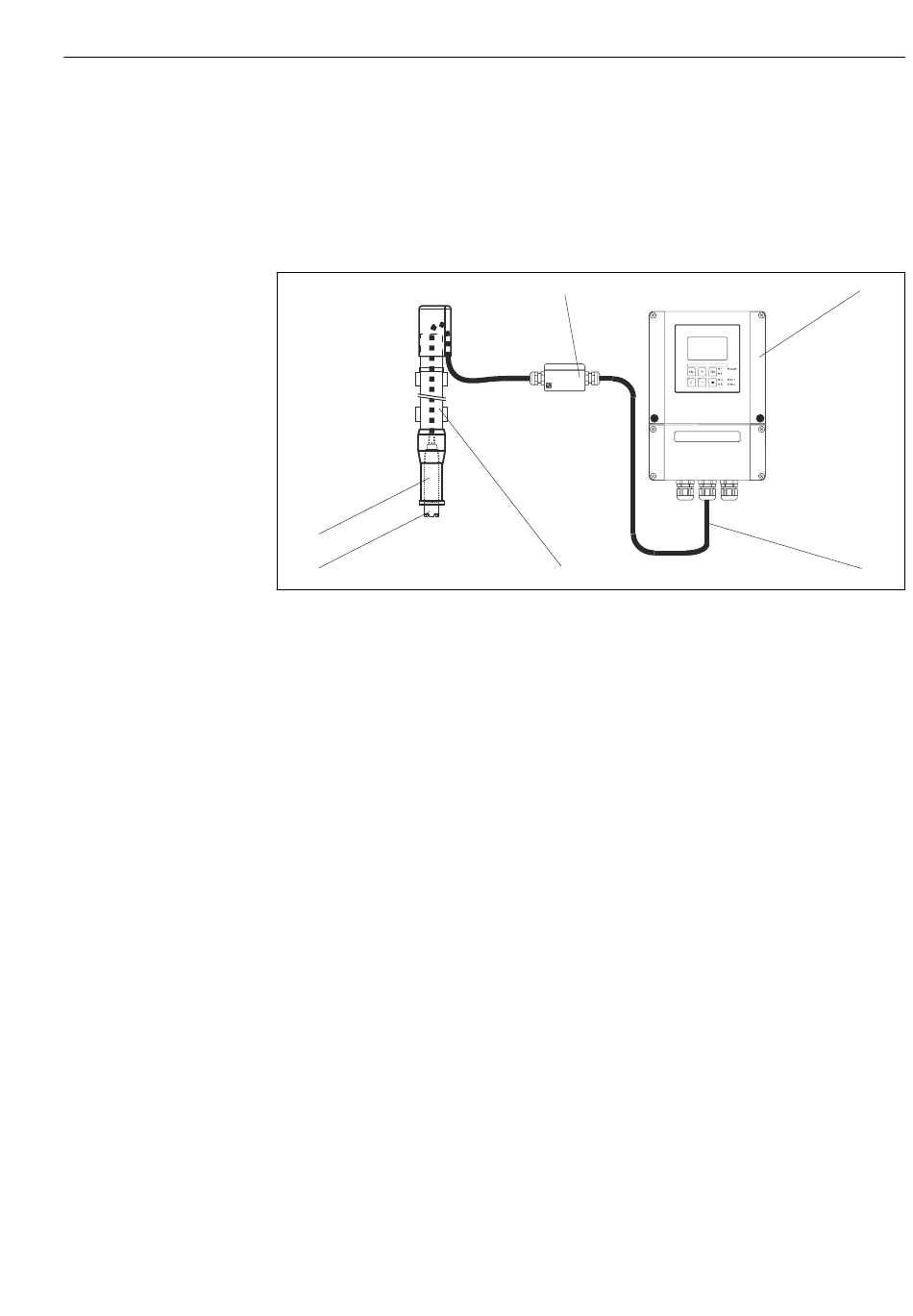

 2 Messeinrichtung zur Messung von Gesamtchlor im Eintauchbetrieb (Beispiel)
1 Verbindungsdose
2 Messumformer CCM253
3 Messkabel
4 Eintaucharmatur CYA611
5 Chlorsensor CCS120
6 Armaturenadapter G1
1
4
Montage
2
3
A0024089
13
