Liquisys M CCM223/253
Endress+Hauser
5.7

Alarmkontakt

A

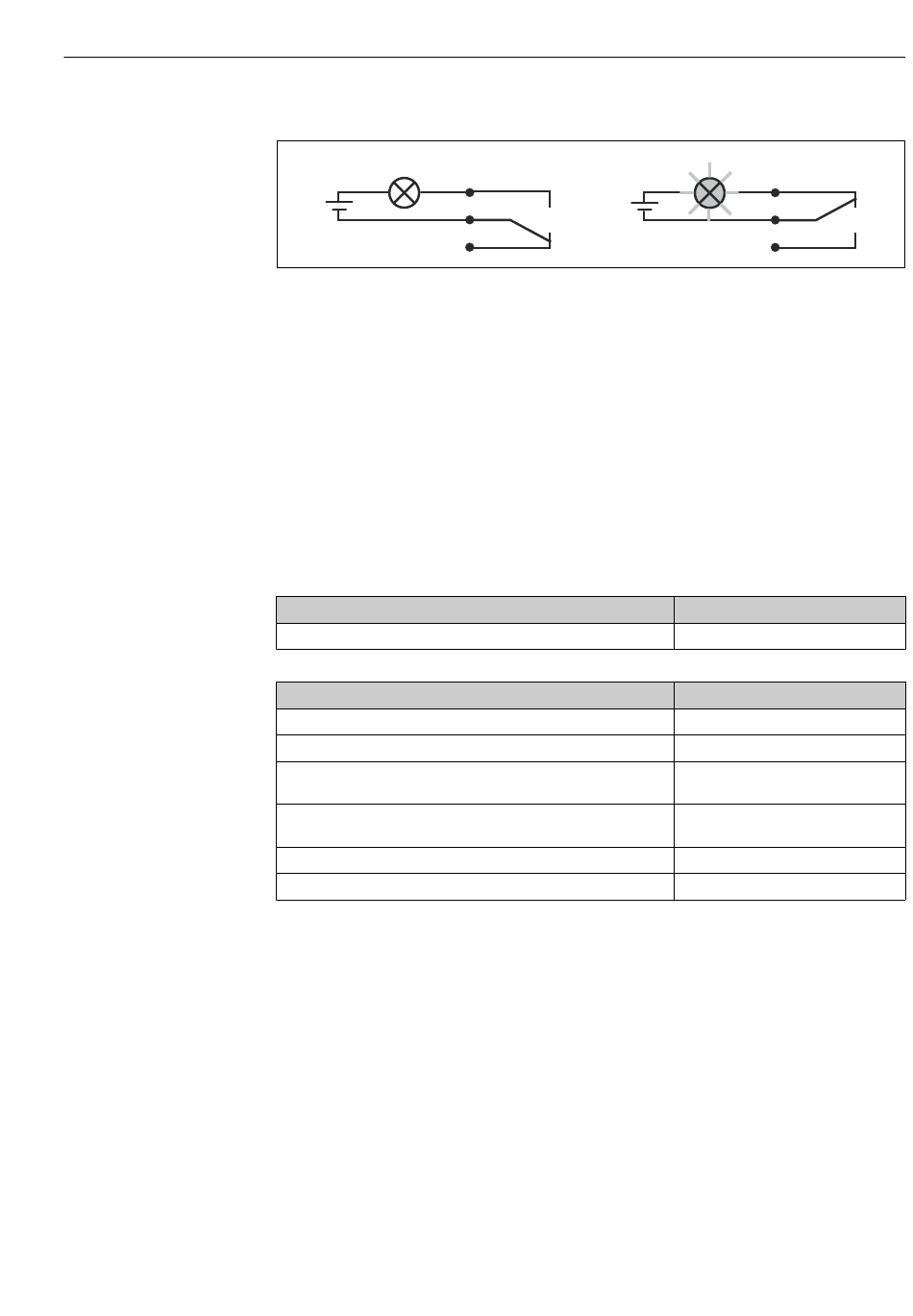

 23 Empfohlene Fail-Safe-Schaltung für den Alarmkontakt
A Normaler Betriebszustand
B Alarmzustand
Normaler Betriebszustand
Gerät in Betrieb und keine Fehlermeldung vor-
handen (Alarm-LED aus):
• Relais angezogen
• Kontakt 42/43 geschlossen
5.8

Anschlusskontrolle

Nachdem Sie die elektrischen Anschlüsse vorgenommen haben, führen Sie folgende Prüf-
ungen durch:
Gerätezustand und -spezifikationen
Sind die Geräte und Kabel äußerlich unbeschädigt?
Elektrischer Anschluss
Sind die montierten Kabel zugentlastet?
Sind die angeschlossenen Kabel mit Zugentlastungen versehen?
Ist die Kabelführung korrekt, ohne Schleifen und Überkreuzungen
ausgeführt?
Sind die Netzleitung und die Signalleitungen korrekt und gemäß
Anschlussplan angeschlossen?
Sind alle Schraubklemmen festgezogen?
Sind alle Kabeleinführungen angebracht, festgezogen und lecksicher?
41
42
43
Alarmzustand
Fehlermeldung vorhanden (Alarm-LED rot) oder Gerät
defekt bzw. spannungslos (Alarm-LED aus):
• Relais abgefallen
• Kontakt 41/42 geschlossen
Elektrischer Anschluss
B
41
42
43
Hinweise
Sichtkontrolle
Hinweise
A0006415
