Eine Unterschreitung des Durchflusses von 30 l/h oder gänzlicher Durchflussausfall im
Probenstrom durch die Armatur CCA250 bewirkt bei angeschlossenem Näherungsschalter
INS einen Alarm. Dieser wird nach Ablauf der Abschalt-Verzögerungszeit (Feld A4) wirk-
sam. Die Wiederherstellung des erforderlichen Durchflusses löscht die Alarmmeldung
sofort. Während der Alarmdauer werden vom Gerät automatisch die Chemikaliendosie-
rung und die Chemoclean-Reinigungsfunktion gestoppt. Alle mit PID-Regler oder Reini-
gungsfunktion belegten Relais gehen in den Ruhezustand, beim Dreipunkt-Schrittregler
wird der Schließkontakt geschlossen. Dosierung und Reinigung werden erst nach Ablauf
der Einschalt-Verzögerungszeit (Feld A5) wieder aufgenommen.
A
B
C
D

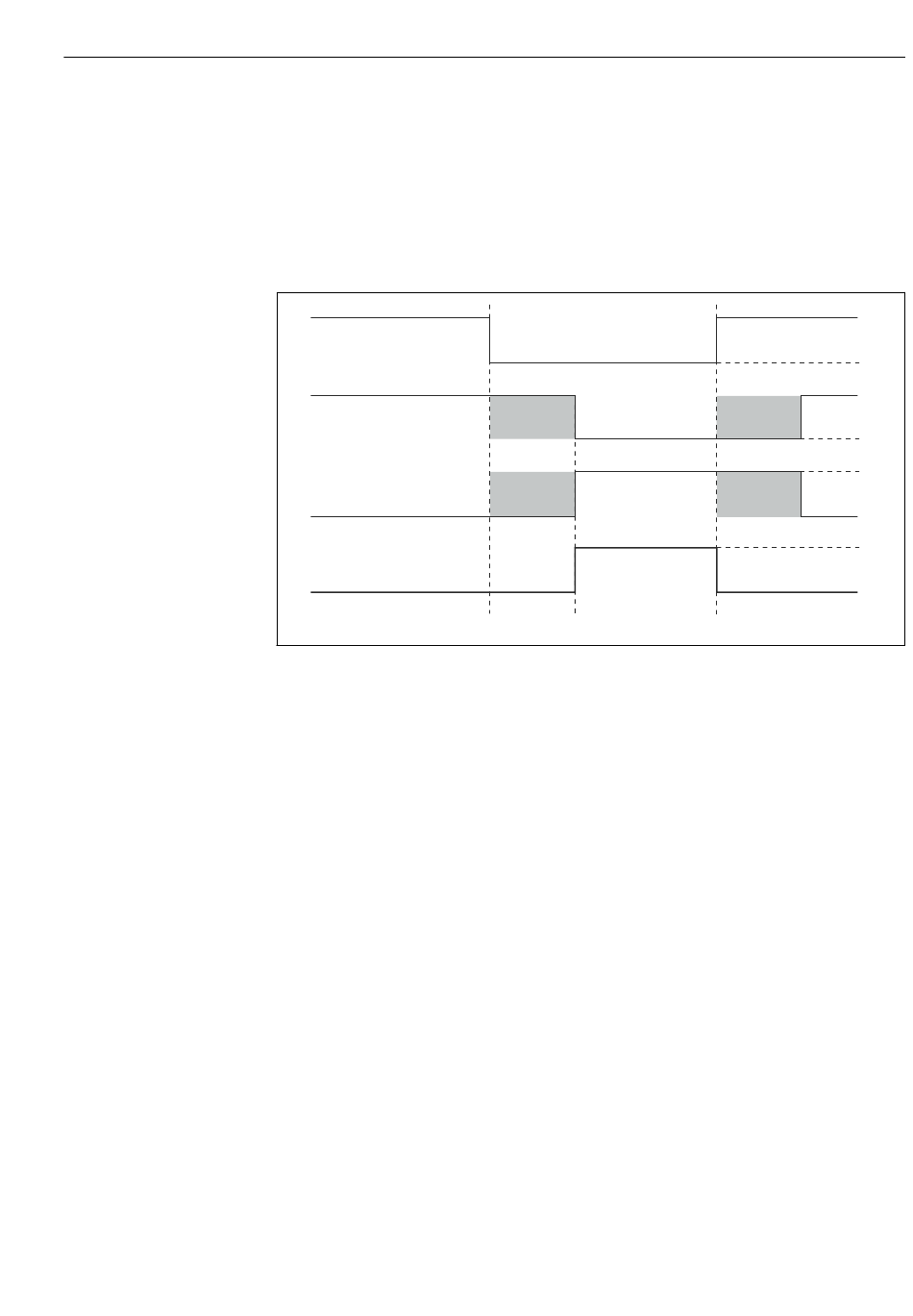

 30 Alarmierung und Dosierabschaltung durch den Probenstrom
A Durchfluss im Probenstrom
B Relaiskontakte der PID-Regler
C Schließkontakt beim Dreipunkt-Schrittregler
D Alarmrelais
E Durchfluss < 30 l/h oder Durchflussausfall
F Durchfluss-Alarm
G Durchfluss-Wiederherstellung
0 aus
1 ein
A4 Feld A4 (Verzögerung Reglerabschaltung)
A5 Feld A5 (Verzögerung Reglereinschaltung)
A4
A4
E F
Inbetriebnahme
1
0
1
A5
0
1
A5
0
1
0
G
