Messeinrichtung

Variante 1: Freies Chlor und Chlordioxid
Eine komplette Messeinrichtung besteht aus:
• Messumformer Liquisys M CCM223 oder CCM253
• Membranbedeckter Sensor CCS140/141 für Cl
Sensor 963 für Cl
2
• Durchflussarmatur CCA250 (nicht notwendig bei Sensor 963)
Optional:
• pH- oder Redoxelektrode
• Näherungsschalter INS zur Durchflussüberwachung (entfällt bei Sensor 963)
• Verlängerungskabel CMK für Chlormessung
• Verlängerungskabel CYK71 für pH-/Redoxmessung
• einemVerlängerungskabel MK für Näherungsschalter INS
• Verbindungsdose VBC
4
3
2
1

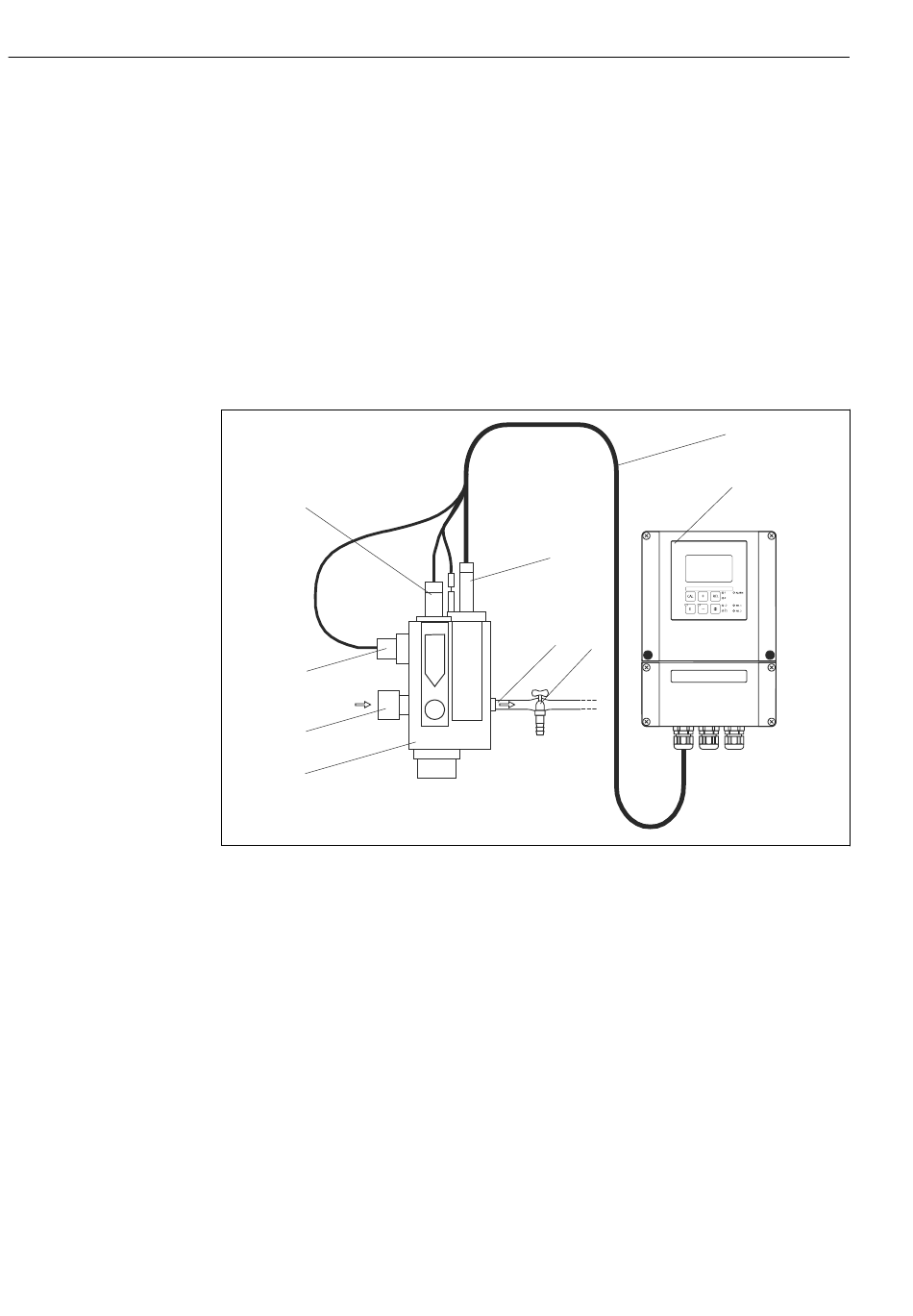

 1 Messeinrichtung zur Messung von freiem Chlor oder Chlordioxid im Durchflussbetrieb (Beispiel)
1 Durchflussarmatur CCA250
2 Mediumszulauf
3 Näherungsschalter INS
4 Einbauplatz für pH-/Redox-Sensoren
5 Chlorsensor
6 Mediumsablauf
7 Probenahmehahn
8 Messkabel
9 Messumformer CCM253
Variante 2: Gesamtchlor
Eine komplette Messeinrichtung besteht aus:
• Messumformer Liquisys M CCM223 oder CCM253
• Gesamtchlorsensor CCS120
• Durchflussarmatur CCA250 oder Eintaucharmatur CYA611
• Messkabel CPK9 mit innenliegendem PAL
Liquisys M CCM223/253
bzw. CCS240/241 für ClO
2
5
6 7
oder offener
2
8
9
