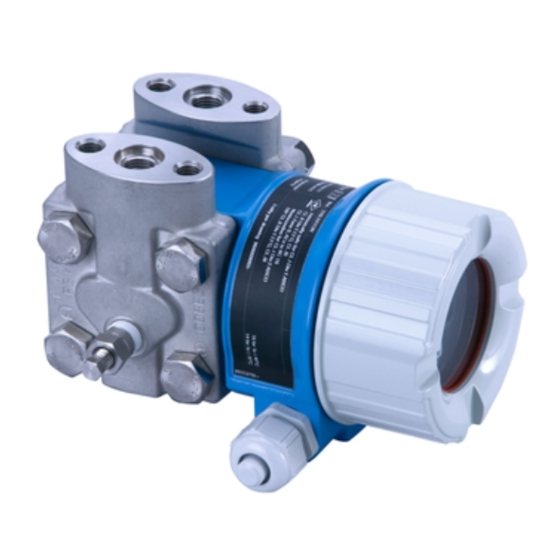

Endress+Hauser Deltabar M PMD55 Installationsanleitung
  1. Anleitungen
  2. Marken
  3. Endress+Hauser Anleitungen
  4. Messumformer
  5. Deltabar M PMD55
  6. Installationsanleitung

Endress+Hauser Deltabar M PMD55 Installationsanleitung

Flanges, gaskets and mounting set
Vorschau ausblenden Andere Handbücher für Deltabar M PMD55:
1
2
3
4
5
6
7
8
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen
Installation Instruction
Flanges, gaskets and mounting set
Deltabar M PMD55
EA00017P/00/A2/14.15
71281200
Instruction is valid for the following spare part sets:
Order number/code
Original Spare part set
Set gaskets FKM
71092699
Set gaskets NBR
71092701
Set gaskets EPDM
71092702
Mounting set flange PMD55, PN160, VA
71093020
Flange Deltabar M PMD55
XPP0002-#######
We recommend that the Installation Instruction be kept with the packaging at all times.
Designated use
The spare part set and Installation Instruction are used to replace a faulty unit with a functioning unit of the same type.
Use genuine parts from Endress+Hauser only.
Only original spare part sets may be used, provided by Endress+Hauser for the measuring device. 
The verification has to be done via W@M Device Viewer this procedure is explained below.
For some devices there is an overview of the correct spare part set inside the connection compartment cover.
If the spare part is listed there, the verification is not required.
1.
www.endress.com/deviceviewer
2.
Ser. No.:12345
3.
=
?
4.
Usage
Deltabar M PMD55
measuring ranges 100 mbar ... 40 bar
www.endress.com/deviceviewer
Enter the serial number (Ser. No.), search for product data and click on
"spare parts".
List of all spare parts suitable for the instrument.
Check the order number of the spare part.
Does the order number of spare part correspond to the order number in
the spare part list?
YES, the spare part can be used.
NO, the spare part may not be used.
71281200

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Endress+Hauser Deltabar M PMD55

Inhaltszusammenfassung für Endress+Hauser Deltabar M PMD55

  • Seite 1 The spare part set and Installation Instruction are used to replace a faulty unit with a functioning unit of the same type. Use genuine parts from Endress+Hauser only. Only original spare part sets may be used, provided by Endress+Hauser for the measuring device.  The verification has to be done via W@M Device Viewer this procedure is explained below.

  • Seite 2: Safety Instructions

    With approval (z.B. IECEx, ATEX, FM, CSA, TIIS, NEPSI) 1, 2, 3 1 = Trained customer technician, 2 = Service technician authorized by Endress+Hauser, 3 = Endress+Hauser (send measuring device back to manufacturer) Safety instructions • Check whether the spare part matches the identification label on the •...
  • Seite 3 Flanges, gaskets and mounting set Disassembly of flanges and gaskets • After an exchange of flanges or gaskets, the technical characteristics will be outside the specifications, the instrument will measure with slightly reduced accuracy. The error rate can be max. 3 mbar, this is independent form the measuring range. •...
  • Seite 4 Flanges, gaskets and mounting set Tightening torques of flange screws Seal Seal A - FKM Viton A - FKM Viton Step Screw numbers F - NBR + Service J - EPDM HB - Cleaned for oxygen service 6 Nm 10 Nm 10 Nm 6 Nm 10 Nm...

  • Seite 5: Flansche, Dichtungen Und Montagesatz

    Ersatzteilset und Einbauanleitung dienen dazu, eine defekte Einheit gegen eine funktionierende Einheit des gleichen Typs zu ersetzen.  Es dürfen nur Originalteile von Endress+Hauser verwendet werden. Grundsätzlich dürfen nur Ersatzteilsets verwendet werden, die von Endress+Hauser für das Messgerät vorgesehen sind.  Die Überprüfung ist via W@M Device Viewer durchzuführen, die Vorgehensweise dazu ist nachfolgend beschrieben.

  • Seite 6: Sicherheitshinweise

    Zulassung (z.B. IECEx, ATEX, FM, CSA, TIIS, NEPSI) 1, 2, 3 1 = Ausgebildete Fachkraft des Kunden, 2 = Von Endress+Hauser autorisierter Servicetechniker, 3 = Endress+Hauser (Messgerät an Hersteller zurücksenden) Sicherheitshinweise • Prüfen, ob das vorliegende Ersatzteil zur Kennzeichnung auf dem •...

  • Seite 7: Ausbau Der Flansche Und Dichtungen

    Flansche, Dichtungen und Montagesatz Ausbau der Flansche und Dichtungen • Nach einem Flansch- oder Dichtungswechsel liegen die technischen Eigenschaften des Messgerätes außerhalb der Spezifikation und das Gerät misst mit etwas verminderter Genauigkeit. Der Fehlerfaktor ist unabhängig vom Messbereich und beträgt max. 3 mbar. •...

  • Seite 8: Anzugsdrehmomente Der Flansch-Schrauben

    Flansche, Dichtungen und Montagesatz Anzugsdrehmomente der Flansch-Schrauben Dichtung Dichtung A - FKM Viton A - FKM Viton Schritt Schraubennummer F - NBR + Dienstleistung J - EPDM HB - Gereinigt für O2 Anwendungen 6 Nm 10 Nm 10 Nm 6 Nm 10 Nm 42 Nm* 30 Nm...
