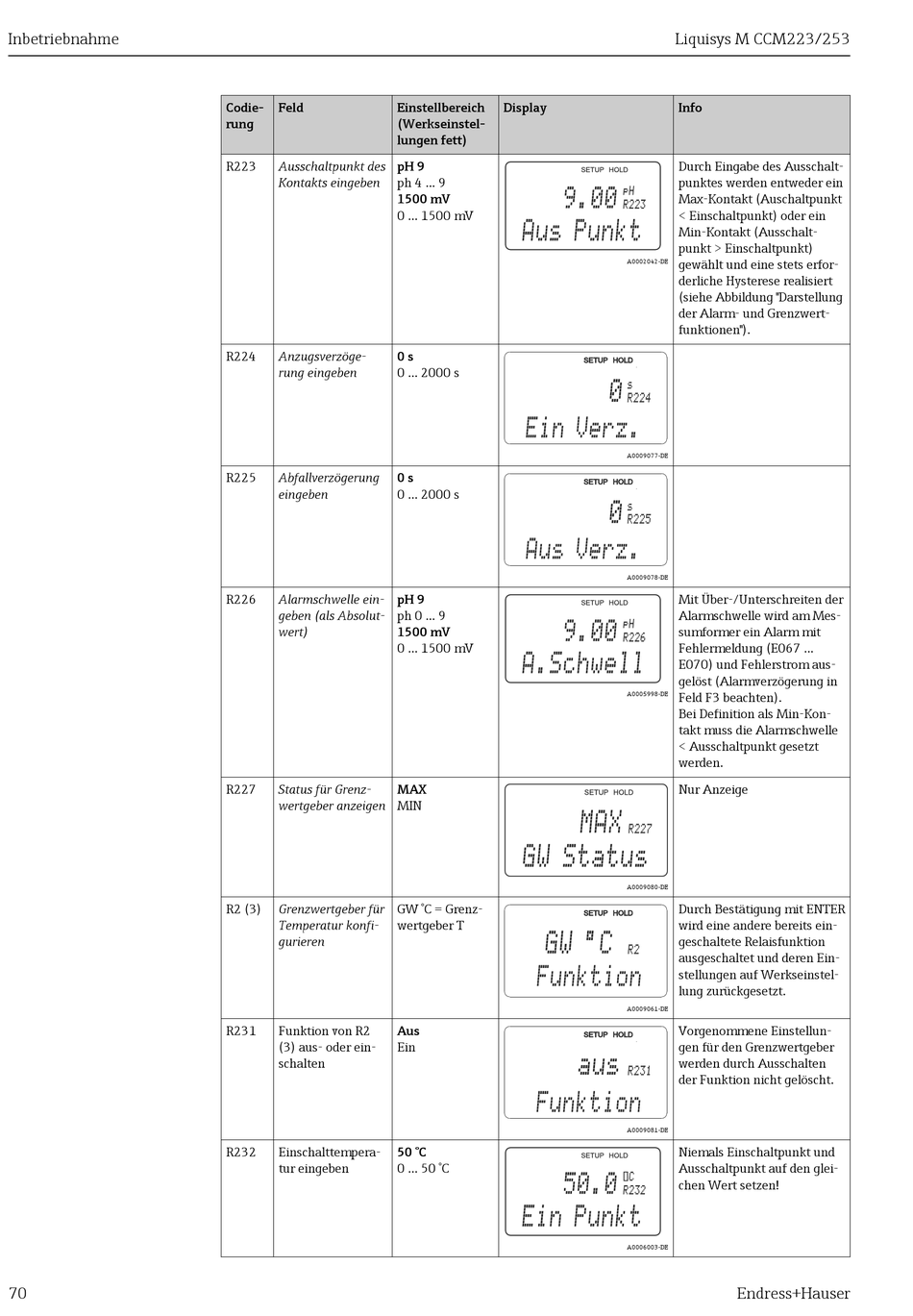

Endress+Hauser Liquisys M CCM223 Betriebsanleitung Seite 70

Inbetriebnahme
70
Codie- Feld Einstellbereich
rung (Werkseinstel-
lungen fett)
R223 Ausschaltpunkt des pH 9
Kontakts eingeben ph 4 ... 9
1500 mV
0 ... 1500 mV
R224 Anzugsverzöge- 0 s
rung eingeben 0 ... 2000 s
R225 Abfallverzögerung 0 s
eingeben 0 ... 2000 s
R226 Alarmschwelle ein- pH 9
geben (als Absolut- ph 0 ... 9
wert) 1500 mV
0 ... 1500 mV
R227 Status für Grenz- MAX
wertgeber anzeigen MIN
R2 (3) Grenzwertgeber für GW °C = Grenz-
Temperatur konfi- wertgeber T
gurieren
R231 Funktion von R2 Aus
(3) aus- oder ein- Ein
schalten
R232 Einschalttempera- 50 °C
tur eingeben 0 ... 50 °C
Liquisys M CCM223/253
Display
pH
9.00
R223
Aus Punkt
A0002042-DE
0 s
R224
Ein Verz.
A0009077-DE
0
s
R225
Aus Verz.
A0009078-DE
pH
9.00
R226
A.Schwell
A0005998-DE
MAX
R227
GW Status
A0009080-DE
GW ¡C
R2
Funktion
A0009061-DE
aus
R231
Funktion
A0009081-DE
°C
50.0
R232
Ein Punkt
A0006003-DE
Info
Durch Eingabe des Ausschalt-
punktes werden entweder ein
Max-Kontakt (Auschaltpunkt
< Einschaltpunkt) oder ein
Min-Kontakt (Ausschalt-
punkt > Einschaltpunkt)
gewählt und eine stets erfor-
derliche Hysterese realisiert
(siehe Abbildung "Darstellung
der Alarm- und Grenzwert-
funktionen").
Mit Über-/Unterschreiten der
Alarmschwelle wird am Mes-
sumformer ein Alarm mit
Fehlermeldung (E067 ...
E070) und Fehlerstrom aus-
gelöst (Alarmverzögerung in
Feld F3 beachten).
Bei Definition als Min-Kon-
takt muss die Alarmschwelle
< Ausschaltpunkt gesetzt
werden.
Nur Anzeige
Durch Bestätigung mit ENTER
wird eine andere bereits ein-
geschaltete Relaisfunktion
ausgeschaltet und deren Ein-
stellungen auf Werkseinstel-
lung zurückgesetzt.
Vorgenommene Einstellun-
gen für den Grenzwertgeber
werden durch Ausschalten
der Funktion nicht gelöscht.
Niemals Einschaltpunkt und
Ausschaltpunkt auf den glei-
chen Wert setzen!
Endress+Hauser
