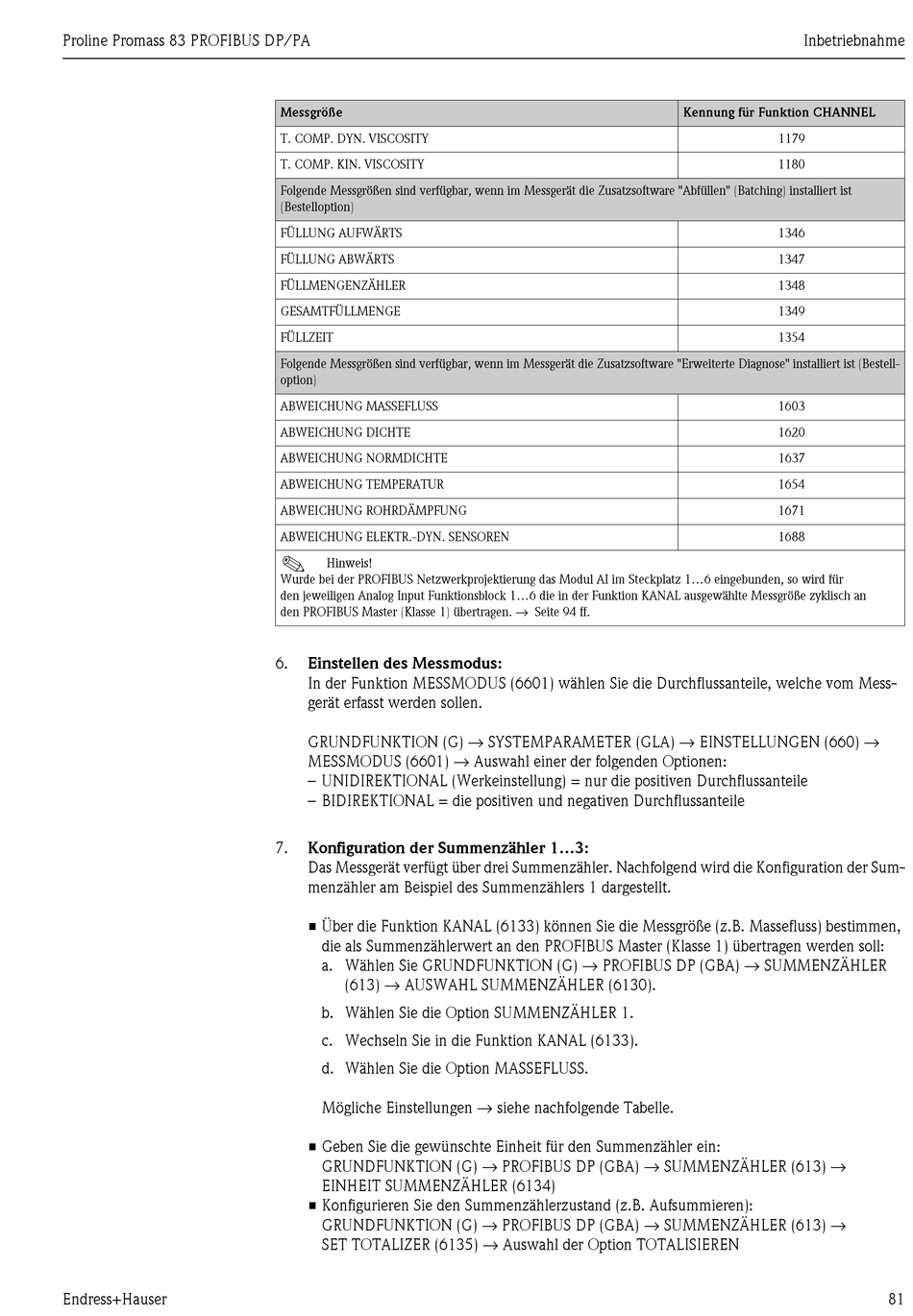

Proline Promass 83 PROFIBUS DP/PA
Endress+Hauser
Messgröße
T. COMP. DYN. VISCOSITY
T. COMP. KIN. VISCOSITY
Folgende Messgrößen sind verfügbar, wenn im Messgerät die Zusatzsoftware "Abfüllen" (Batching) installiert ist
(Bestelloption)
FÜLLUNG AUFWÄRTS
FÜLLUNG ABWÄRTS
FÜLLMENGENZÄHLER
GESAMTFÜLLMENGE
FÜLLZEIT
Folgende Messgrößen sind verfügbar, wenn im Messgerät die Zusatzsoftware "Erweiterte Diagnose" installiert ist (Bestell-
option)
ABWEICHUNG MASSEFLUSS
ABWEICHUNG DICHTE
ABWEICHUNG NORMDICHTE
ABWEICHUNG TEMPERATUR
ABWEICHUNG ROHRDÄMPFUNG
ABWEICHUNG ELEKTR.-DYN. SENSOREN
!
Hinweis!
Wurde bei der PROFIBUS Netzwerkprojektierung das Modul AI im Steckplatz 1...6 eingebunden, so wird für
den jeweiligen Analog Input Funktionsblock 1...6 die in der Funktion KANAL ausgewählte Messgröße zyklisch an
den PROFIBUS Master (Klasse 1) übertragen. → Seite 94 ff.
6.
Einstellen des Messmodus:
In der Funktion MESSMODUS (6601) wählen Sie die Durchflussanteile, welche vom Mess-
gerät erfasst werden sollen.
GRUNDFUNKTION (G) → SYSTEMPARAMETER (GLA) → EINSTELLUNGEN (660) →
MESSMODUS (6601) → Auswahl einer der folgenden Optionen:
– UNIDIREKTIONAL (Werkeinstellung) = nur die positiven Durchflussanteile
– BIDIREKTIONAL = die positiven und negativen Durchflussanteile
7.
Konfiguration der Summenzähler 1...3:
Das Messgerät verfügt über drei Summenzähler. Nachfolgend wird die Konfiguration der Sum-
menzähler am Beispiel des Summenzählers 1 dargestellt.
• Über die Funktion KANAL (6133) können Sie die Messgröße (z.B. Massefluss) bestimmen,
die als Summenzählerwert an den PROFIBUS Master (Klasse 1) übertragen werden soll:
a. Wählen Sie GRUNDFUNKTION (G) → PROFIBUS DP (GBA) → SUMMENZÄHLER
(613) → AUSWAHL SUMMENZÄHLER (6130).
b. Wählen Sie die Option SUMMENZÄHLER 1.
c. Wechseln Sie in die Funktion KANAL (6133).
d. Wählen Sie die Option MASSEFLUSS.
Mögliche Einstellungen → siehe nachfolgende Tabelle.
• Geben Sie die gewünschte Einheit für den Summenzähler ein:
GRUNDFUNKTION (G) → PROFIBUS DP (GBA) → SUMMENZÄHLER (613) →
EINHEIT SUMMENZÄHLER (6134)
• Konfigurieren Sie den Summenzählerzustand (z.B. Aufsummieren):
GRUNDFUNKTION (G) → PROFIBUS DP (GBA) → SUMMENZÄHLER (613) →
SET TOTALIZER (6135) → Auswahl der Option TOTALISIEREN
Inbetriebnahme
Kennung für Funktion CHANNEL
1179
1180
1346
1347
1348
1349
1354
1603
1620
1637
1654
1671
1688
81
