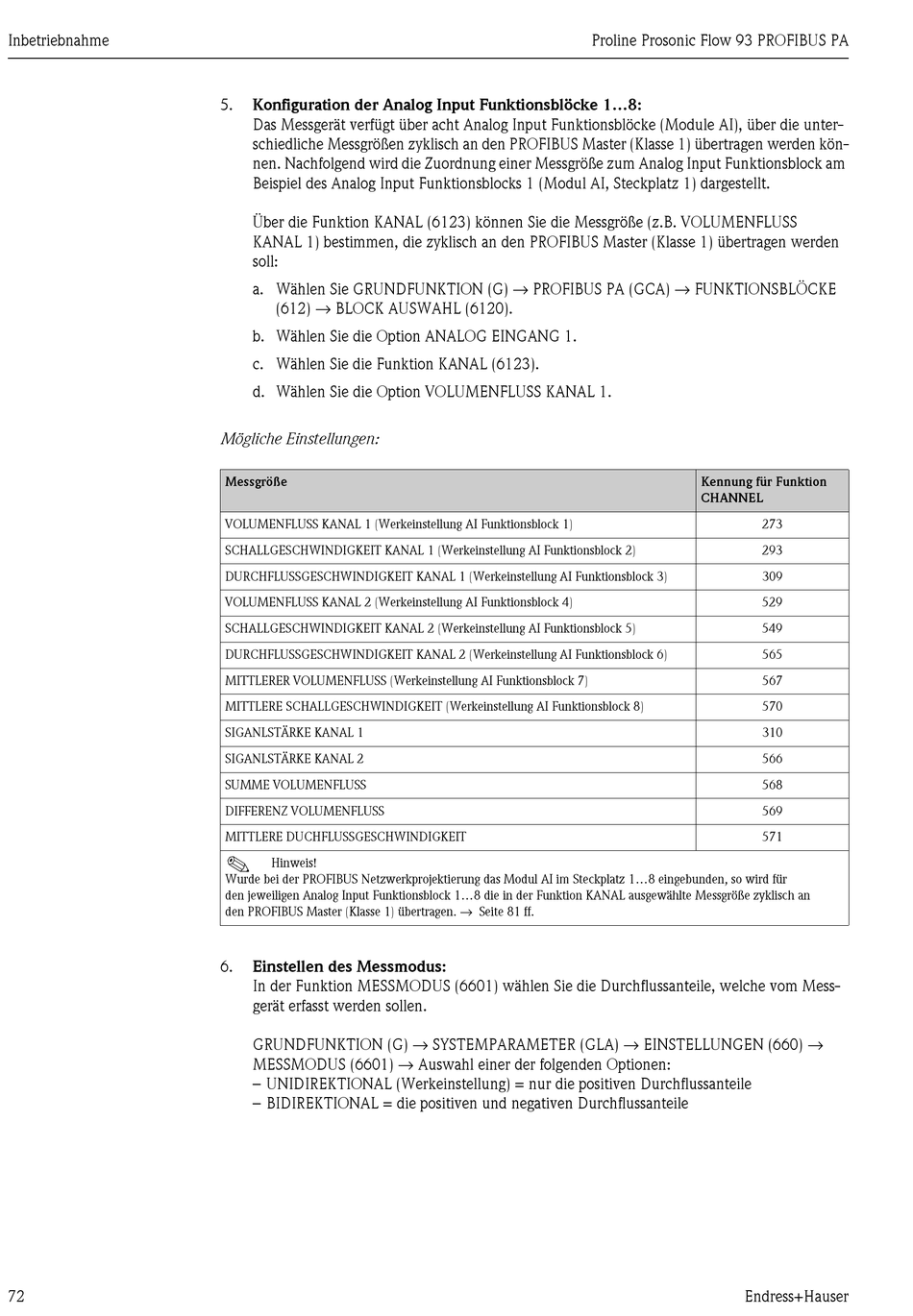

Inbetriebnahme
72
5. Konfiguration der Analog Input Funktionsblöcke 1...8:
Das Messgerät verfügt über acht Analog Input Funktionsblöcke (Module AI), über die unter-
schiedliche Messgrößen zyklisch an den PROFIBUS Master (Klasse 1) übertragen werden kön-
nen. Nachfolgend wird die Zuordnung einer Messgröße zum Analog Input Funktionsblock am
Beispiel des Analog Input Funktionsblocks 1 (Modul AI, Steckplatz 1) dargestellt.
Über die Funktion KANAL (6123) können Sie die Messgröße (z.B. VOLUMENFLUSS
KANAL 1) bestimmen, die zyklisch an den PROFIBUS Master (Klasse 1) übertragen werden
soll:
a. Wählen Sie GRUNDFUNKTION (G) → PROFIBUS PA (GCA) → FUNKTIONSBLÖCKE
(612) → BLOCK AUSWAHL (6120).
b. Wählen Sie die Option ANALOG EINGANG 1.
c. Wählen Sie die Funktion KANAL (6123).
d. Wählen Sie die Option VOLUMENFLUSS KANAL 1.
Mögliche Einstellungen:
Messgröße
VOLUMENFLUSS KANAL 1 (Werkeinstellung AI Funktionsblock 1)
SCHALLGESCHWINDIGKEIT KANAL 1 (Werkeinstellung AI Funktionsblock 2)
DURCHFLUSSGESCHWINDIGKEIT KANAL 1 (Werkeinstellung AI Funktionsblock 3)
VOLUMENFLUSS KANAL 2 (Werkeinstellung AI Funktionsblock 4)
SCHALLGESCHWINDIGKEIT KANAL 2 (Werkeinstellung AI Funktionsblock 5)
DURCHFLUSSGESCHWINDIGKEIT KANAL 2 (Werkeinstellung AI Funktionsblock 6)
MITTLERER VOLUMENFLUSS (Werkeinstellung AI Funktionsblock 7)
MITTLERE SCHALLGESCHWINDIGKEIT (Werkeinstellung AI Funktionsblock 8)
SIGANLSTÄRKE KANAL 1
SIGANLSTÄRKE KANAL 2
SUMME VOLUMENFLUSS
DIFFERENZ VOLUMENFLUSS
MITTLERE DUCHFLUSSGESCHWINDIGKEIT
!
Hinweis!
Wurde bei der PROFIBUS Netzwerkprojektierung das Modul AI im Steckplatz 1...8 eingebunden, so wird für
den jeweiligen Analog Input Funktionsblock 1...8 die in der Funktion KANAL ausgewählte Messgröße zyklisch an
den PROFIBUS Master (Klasse 1) übertragen. → Seite 81 ff.
6.

Einstellen des Messmodus:

In der Funktion MESSMODUS (6601) wählen Sie die Durchflussanteile, welche vom Mess-
gerät erfasst werden sollen.
GRUNDFUNKTION (G) → SYSTEMPARAMETER (GLA) → EINSTELLUNGEN (660) →
MESSMODUS (6601) → Auswahl einer der folgenden Optionen:
– UNIDIREKTIONAL (Werkeinstellung) = nur die positiven Durchflussanteile
– BIDIREKTIONAL = die positiven und negativen Durchflussanteile
Proline Prosonic Flow 93 PROFIBUS PA
Kennung für Funktion
CHANNEL
273
293
309
529
549
565
567
570
310
566
568
569
571
