Hardware-Einstellungen Profibus Pa; Einstellen Des Schreibschutzes - Endress+Hauser Proline Prosonic Flow 93 PROFIBUS PA Betriebsanleitung

Bedienung
#
62
5.6

Hardware-Einstellungen PROFIBUS PA

5.6.1

Einstellen des Schreibschutzes

Der Hardware-Schreibschutz kann über eine Steckbrücke auf der I/O-Platine ein- oder
ausgeschaltet werden. Bei eingeschalteten Hardware-Schreibschutz ist ein Schreibzugriff auf die
Gerätefunktionen via PROFIBUS (azyklische Datenübertragung, z.B. via Bedienprogramm "Field-
Care") nicht möglich.
Warnung!
Stromschlaggefahr! Offenliegende Bauteile mit berührungsgefährlicher Spannung. Vergewissern Sie
sich, dass die Hilfsenergie ausgeschaltet ist, bevor Sie die Elektronikraumabdeckung entfernen.
1. Hilfsenergie ausschalten.
2. I/O-Platine ausbauen.
3. Hardware-Schreibschutz mit Hilfe der Steckbrücken entsprechend konfigurieren
(siehe Abbildung).
4. Der Zusammenbau erfolgt in der umgekehrten Reihenfolge.
LED

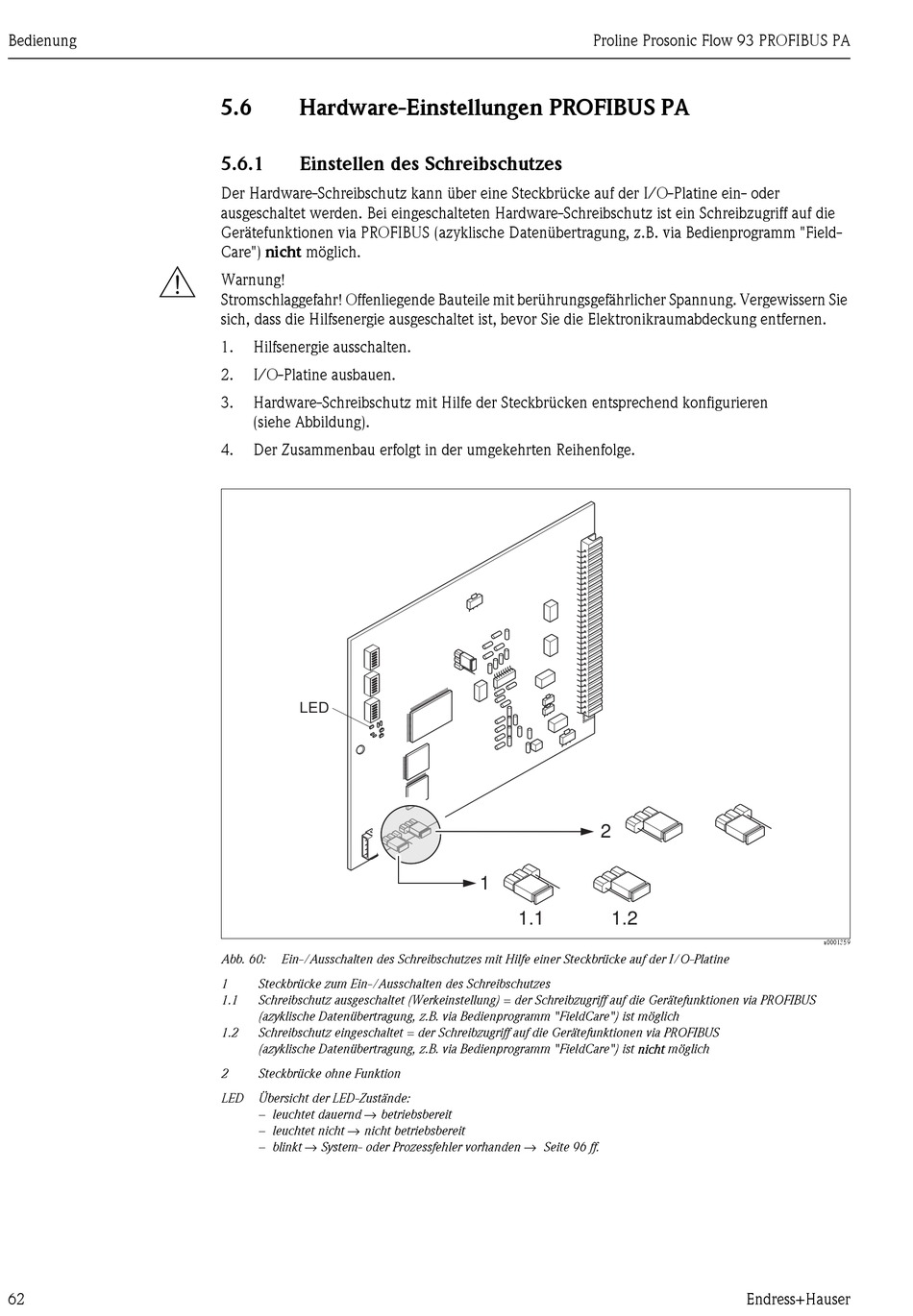

Abb. 60: Ein-/Ausschalten des Schreibschutzes mit Hilfe einer Steckbrücke auf der I/O-Platine
1 Steckbrücke zum Ein-/Ausschalten des Schreibschutzes
1.1 Schreibschutz ausgeschaltet (Werkeinstellung) = der Schreibzugriff auf die Gerätefunktionen via PROFIBUS
(azyklische Datenübertragung, z.B. via Bedienprogramm "FieldCare") ist möglich
1.2 Schreibschutz eingeschaltet = der Schreibzugriff auf die Gerätefunktionen via PROFIBUS
(azyklische Datenübertragung, z.B. via Bedienprogramm "FieldCare") ist nicht möglich
2 Steckbrücke ohne Funktion
LED Übersicht der LED-Zustände:
– leuchtet dauernd → betriebsbereit
– leuchtet nicht → nicht betriebsbereit
– blinkt → System- oder Prozessfehler vorhanden → Seite 96 ff.
