Messstofftemperaturbereich
Messstoffdichtebereich
Messstoffdruckbereich
(Nenndruck)
Berstelement
Durchflussgrenze
16

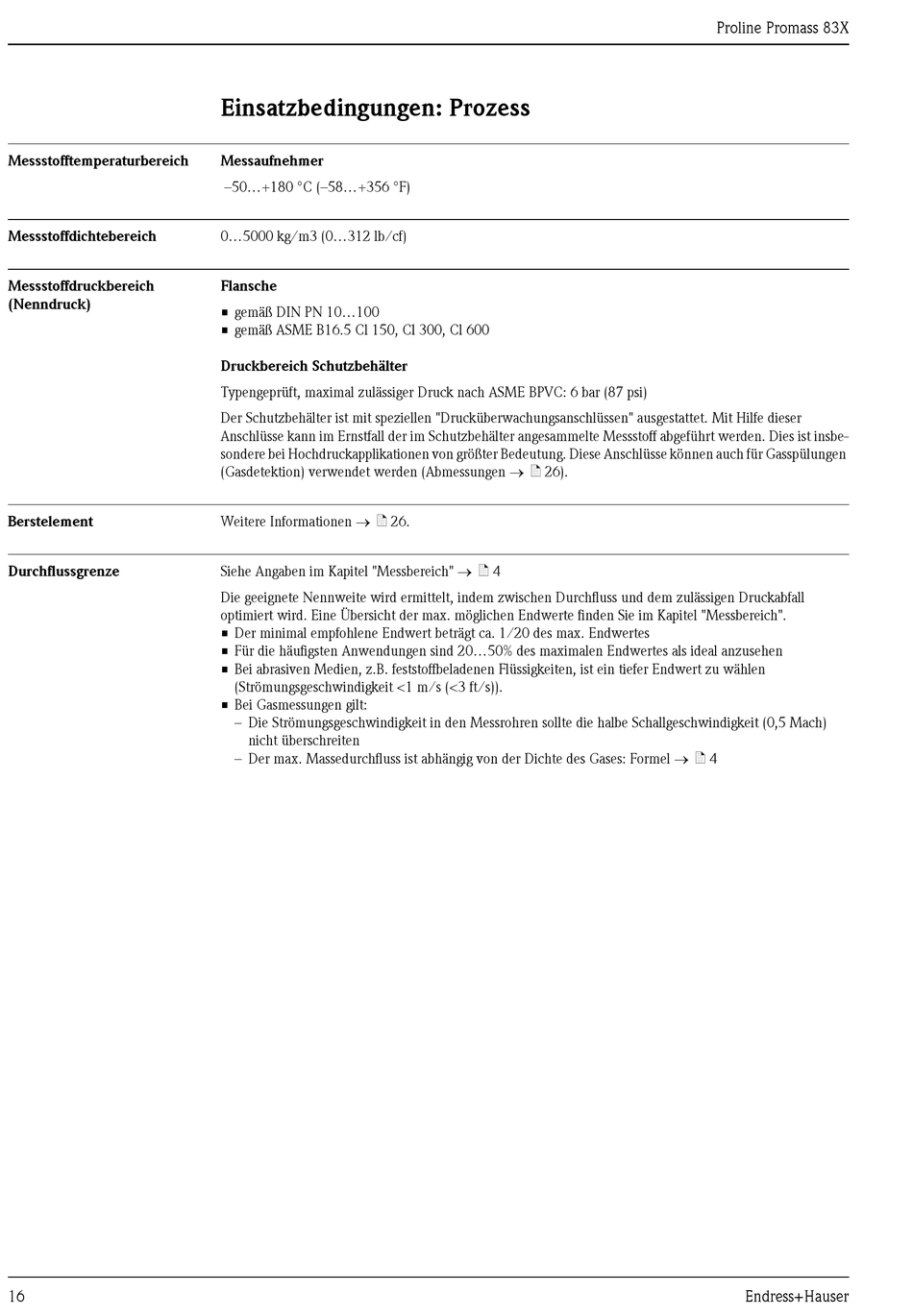

Einsatzbedingungen: Prozess
Messaufnehmer
–50...+180 °C (–58...+356 °F)
0...5000 kg/m3 (0...312 lb/cf)
Flansche
• gemäß DIN PN 10...100
• gemäß ASME B16.5 Cl 150, Cl 300, Cl 600
Druckbereich Schutzbehälter
Typengeprüft, maximal zulässiger Druck nach ASME BPVC: 6 bar (87 psi)
Der Schutzbehälter ist mit speziellen "Drucküberwachungsanschlüssen" ausgestattet. Mit Hilfe dieser
Anschlüsse kann im Ernstfall der im Schutzbehälter angesammelte Messstoff abgeführt werden. Dies ist insbe-
sondere bei Hochdruckapplikationen von größter Bedeutung. Diese Anschlüsse können auch für Gasspülungen
(Gasdetektion) verwendet werden (Abmessungen ä 26).
Weitere Informationen ä 26.
Siehe Angaben im Kapitel "Messbereich" ä 4
Die geeignete Nennweite wird ermittelt, indem zwischen Durchfluss und dem zulässigen Druckabfall
optimiert wird. Eine Übersicht der max. möglichen Endwerte finden Sie im Kapitel "Messbereich".
• Der minimal empfohlene Endwert beträgt ca. 1/20 des max. Endwertes
• Für die häufigsten Anwendungen sind 20...50% des maximalen Endwertes als ideal anzusehen
• Bei abrasiven Medien, z.B. feststoffbeladenen Flüssigkeiten, ist ein tiefer Endwert zu wählen
(Strömungsgeschwindigkeit <1 m/s (<3 ft/s)).
• Bei Gasmessungen gilt:
– Die Strömungsgeschwindigkeit in den Messrohren sollte die halbe Schallgeschwindigkeit (0,5 Mach)
nicht überschreiten
– Der max. Massedurchfluss ist abhängig von der Dichte des Gases: Formel ä 4
Proline Promass 83X
Endress+Hauser
