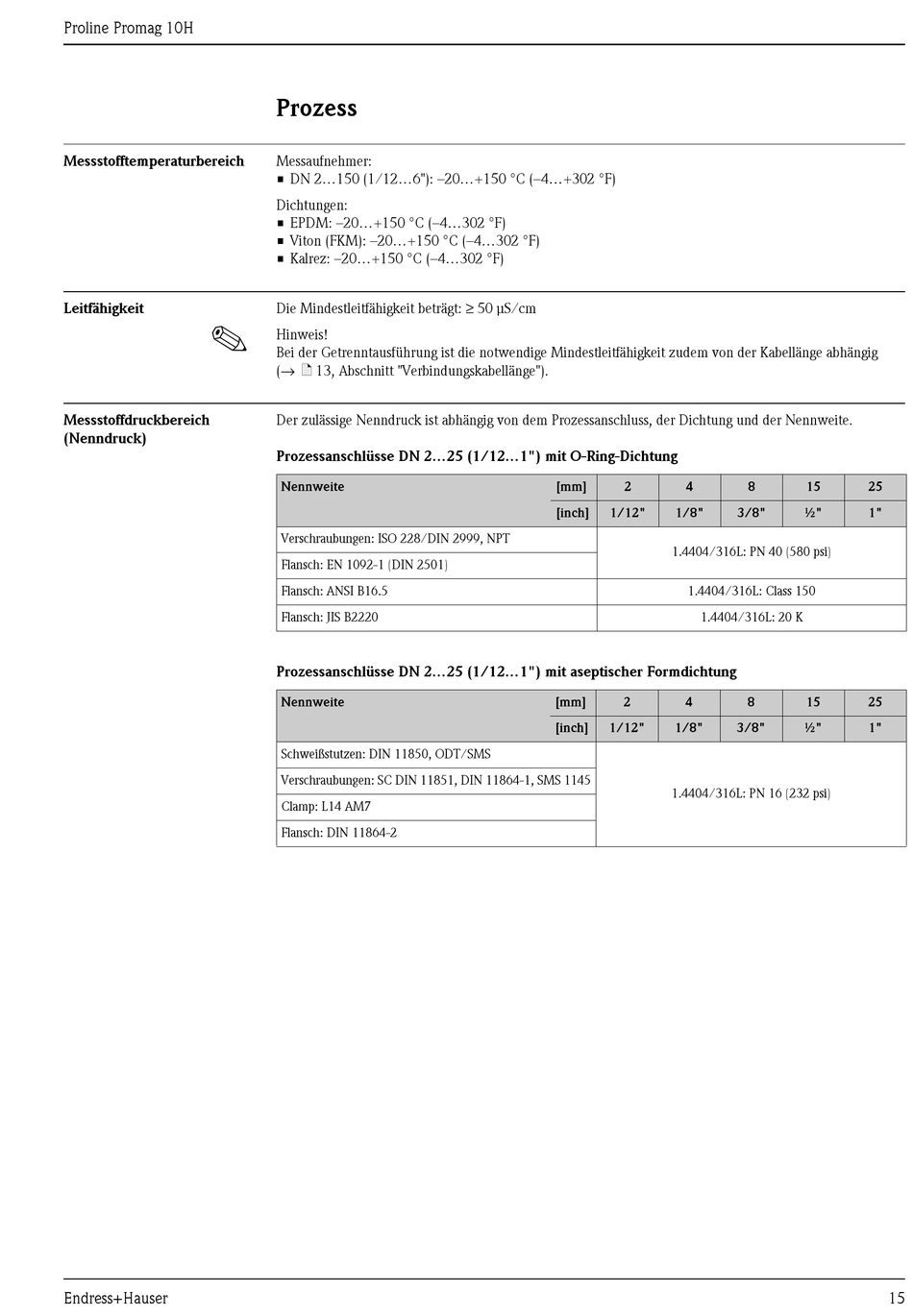

Proline Promag 10H
Messstofftemperaturbereich
Leitfähigkeit
!
Messstoffdruckbereich
(Nenndruck)
Endress+Hauser
Prozess
Messaufnehmer:
• DN 2...150 (1/12...6"): –20...+150 °C (–4...+302 °F)
Dichtungen:
• EPDM: –20...+150 °C (–4...302 °F)
• Viton (FKM): –20...+150 °C (–4...302 °F)
• Kalrez: –20...+150 °C (–4...302 °F)
Die Mindestleitfähigkeit beträgt: ≥ 50 μS/cm
Hinweis!
Bei der Getrenntausführung ist die notwendige Mindestleitfähigkeit zudem von der Kabellänge abhängig
(→ ä 13, Abschnitt "Verbindungskabellänge").
Der zulässige Nenndruck ist abhängig von dem Prozessanschluss, der Dichtung und der Nennweite.
Prozessanschlüsse DN 2...25 (1/12...1") mit O-Ring-Dichtung
Nennweite
Verschraubungen: ISO 228/DIN 2999, NPT
Flansch: EN 1092-1 (DIN 2501)
Flansch: ANSI B16.5
Flansch: JIS B2220
Prozessanschlüsse DN 2...25 (1/12...1") mit aseptischer Formdichtung
Nennweite
Schweißstutzen: DIN 11850, ODT/SMS
Verschraubungen: SC DIN 11851, DIN 11864-1, SMS 1145
Clamp: L14 AM7
Flansch: DIN 11864-2
[mm]
2
4
[inch]
1/12"
1/8"
1.4404/316L: PN 40 (580 psi)
1.4404/316L: Class 150
1.4404/316L: 20 K
[mm]
2
4
[inch]
1/12"
1/8"
1.4404/316L: PN 16 (232 psi)
8
15
25
3/8"
½"
1"
8
15
25
3/8"
½"
1"
15
