ID5 TD / ID5 TD CM
4.1.8
Wandmontage mit AFIL-USB

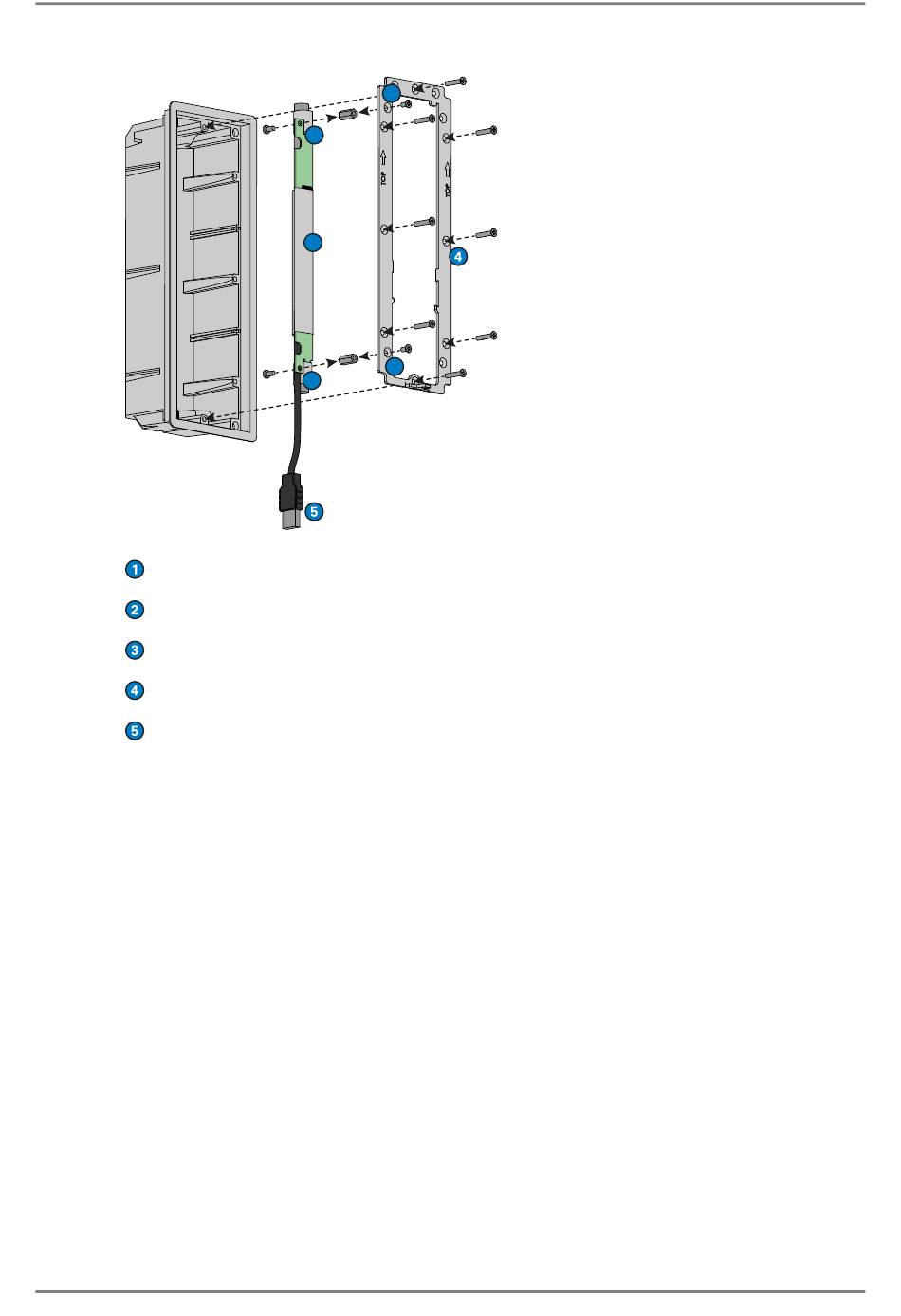

Um ein AFIL-USB in einem ID5 FB zu montieren:
Prüfen, dass sich das AFIL-USB in der richtigen Position befindet (das USB-Kabel zeigt nach
unten und die Platine zeigt auf den Montagerahmen).
Die zwei Distanzbolzen mithilfe der zwei Linsenschrauben am AFIL-USB befestigen (beides
im Lieferumfang enthalten).
Das AFIL-USB mithilfe der zwei Senkkopfschrauben am Montagerahmen befestigen (im
Lieferumfang enthalten).
Den Montagerahmen an der Unterputzdose ID5 FB montieren, wie im Beipackzettel „D-BZ-
ID5-FB" beschrieben.
Das USB-Kabel an eine freie USB-Buchse an der Sprechstelle anschließen.
1.2/0718
3
2
1
3
2
Installation
