Installation
4.2.3

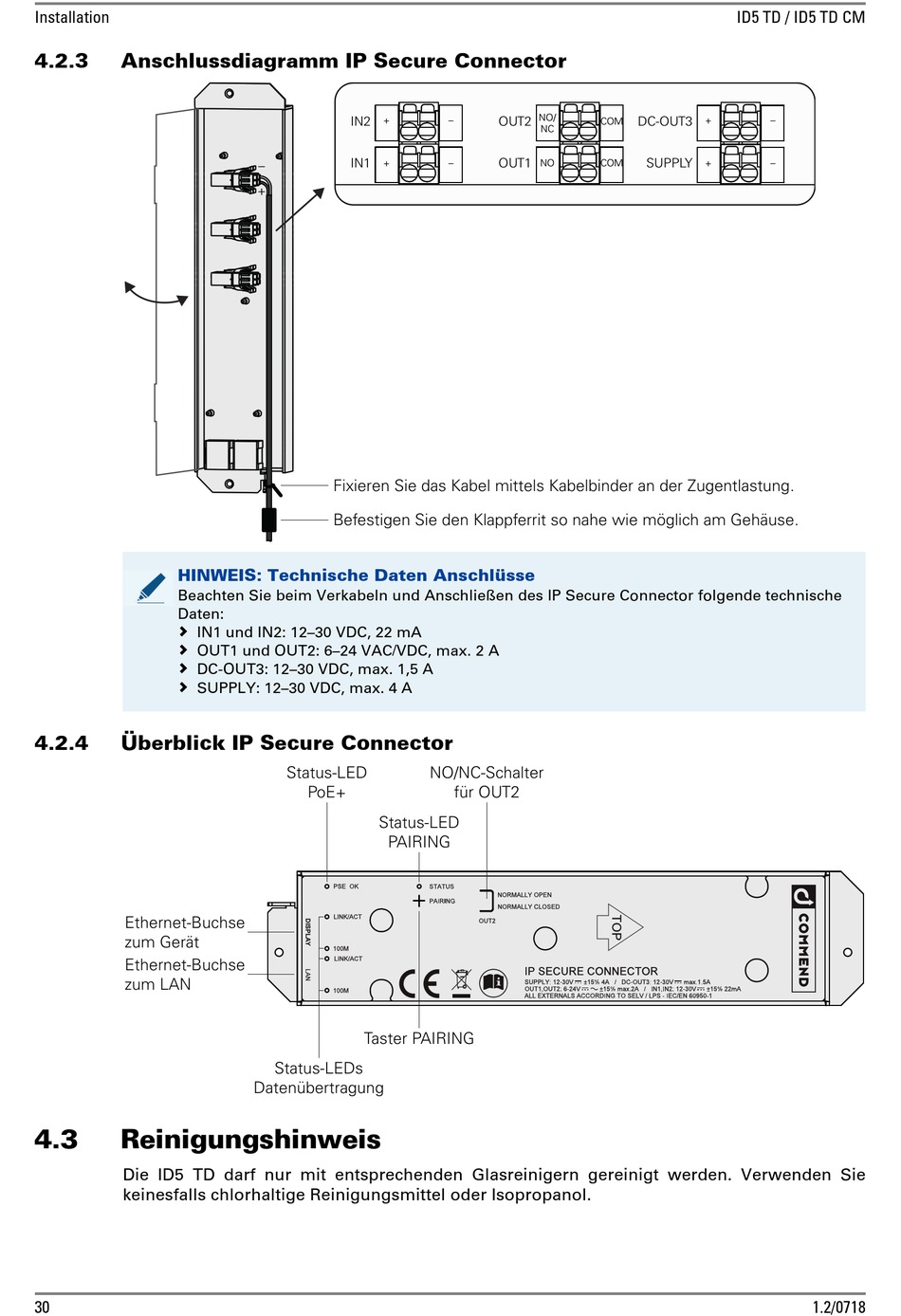

Anschlussdiagramm IP Secure Connector
HINWEIS: Technische Daten Anschlüsse
Beachten Sie beim Verkabeln und Anschließen des IP Secure Connector folgende technische
Daten:
IN1 und IN2: 12–30 VDC, 22 mA
OUT1 und OUT2: 6–24 VAC/VDC, max. 2 A
DC-OUT3: 12–30 VDC, max. 1,5 A
SUPPLY: 12–30 VDC, max. 4 A
4.2.4
Überblick IP Secure Connector
Ethernet-Buchse
zum Gerät
Ethernet-Buchse
zum LAN
4.3
Reinigungshinweis
Die ID5 TD darf nur mit entsprechenden Glasreinigern gereinigt werden. Verwenden Sie
keinesfalls chlorhaltige Reinigungsmittel oder Isopropanol.
30
IN2
+
IN1
+
–
+
Fixieren Sie das Kabel mittels Kabelbinder an der Zugentlastung.
Befestigen Sie den Klappferrit so nahe wie möglich am Gehäuse.
Status-LED
PoE+
Status-LED
PAIRING
Taster PAIRING
Status-LEDs
Datenübertragung
NO/
–
OUT2
NC
OUT1
–
NO
NO/NC-Schalter
für OUT2
ID5 TD / ID5 TD CM
DC-OUT3
+
–
COM
SUPPLY
COM
+
–
