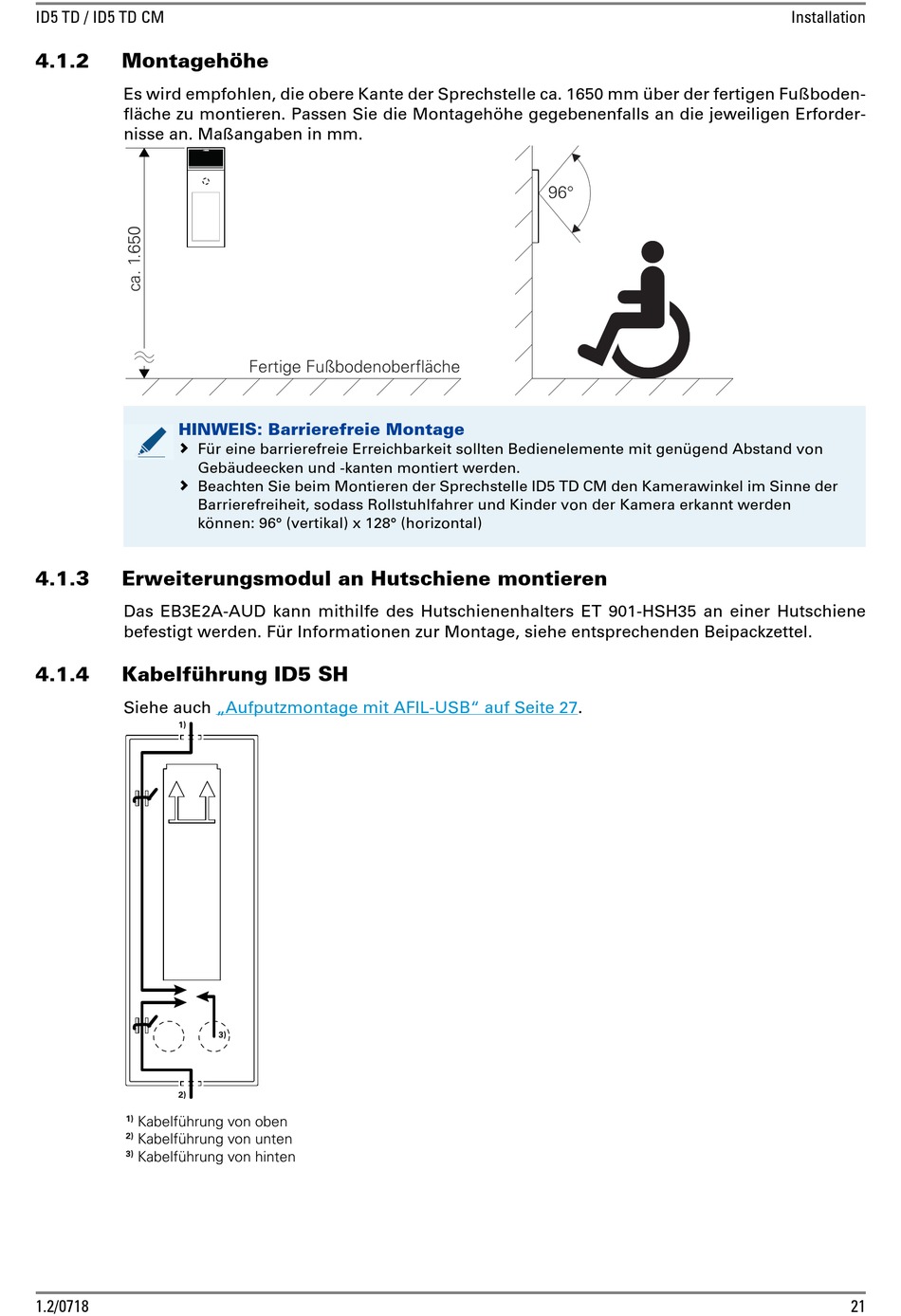

ID5 TD / ID5 TD CM
4.1.2
Montagehöhe
Es wird empfohlen, die obere Kante der Sprechstelle ca. 1650 mm über der fertigen Fußboden-
fläche zu montieren. Passen Sie die Montagehöhe gegebenenfalls an die jeweiligen Erforder-
nisse an. Maßangaben in mm.
HINWEIS: Barrierefreie Montage
Für eine barrierefreie Erreichbarkeit sollten Bedienelemente mit genügend Abstand von
Gebäudeecken und -kanten montiert werden.
Beachten Sie beim Montieren der Sprechstelle ID5 TD CM den Kamerawinkel im Sinne der
Barrierefreiheit, sodass Rollstuhlfahrer und Kinder von der Kamera erkannt werden
können: 96° (vertikal) x 128° (horizontal)
4.1.3
Erweiterungsmodul an Hutschiene montieren
Das EB3E2A-AUD kann mithilfe des Hutschienenhalters ET 901-HSH35 an einer Hutschiene
befestigt werden. Für Informationen zur Montage, siehe entsprechenden Beipackzettel.
4.1.4
Kabelführung ID5 SH
Siehe auch
1)
2)
1)
Kabelführung von oben
2)
Kabelführung von unten
3)
Kabelführung von hinten
1.2/0718
„Aufputzmontage mit AFIL-USB" auf Seite
3)
96°
27.
Installation
21
