Commend WS 200V I CM Serie Kurzanleitung

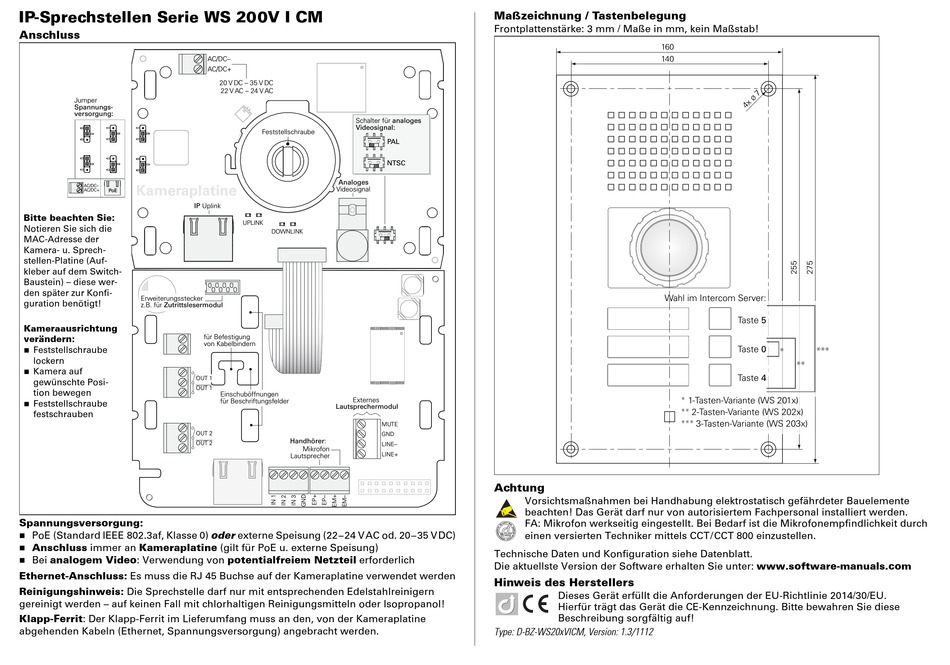

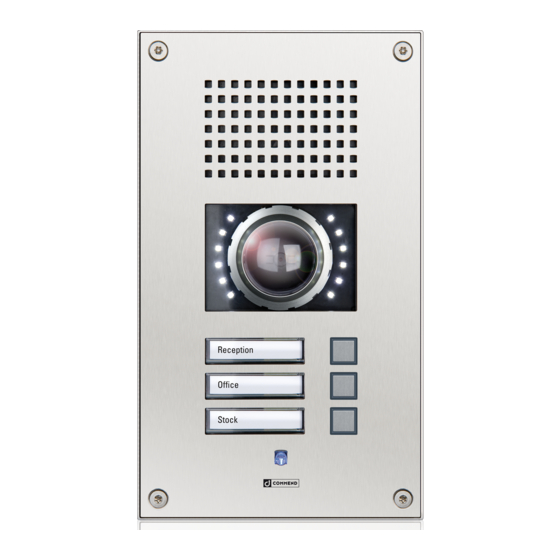

IP-Sprechstellen Serie WS 200V I CM
Anschluss
Jumper
Spannungs-
versorgung:
Kameraplatine
AC/DC–
AC/DC+ PoE
IP Uplink
Bitte beachten Sie:
Notieren Sie sich die
MAC-Adresse der
Kamera- u. Sprech-
stellen-Platine (Auf-
kleber auf dem Switch-
Baustein) – diese wer-
den später zur Konfi-
Erweiterungsstecker
guration benötigt!
z.B. für Zutrittslesermodul
Kameraausrichtung
verändern:
 Feststellschraube
lockern
 Kamera auf
gewünschte Posi-
tion bewegen
 Feststellschraube
festschrauben
Spannungsversorgung:
 PoE (Standard IEEE 802.3af, Klasse 0) oder externe Speisung (22–24 VAC od. 20–35 VDC)
Anschluss immer an Kameraplatine (gilt für PoE u. externe Speisung)

 Bei analogem Video: Verwendung von potentialfreiem Netzteil erforderlich
Ethernet-Anschluss: Es muss die RJ 45 Buchse auf der Kameraplatine verwendet werden
Reinigungshinweis: Die Sprechstelle darf nur mit entsprechenden Edelstahlreinigern
gereinigt werden – auf keinen Fall mit chlorhaltigen Reinigungsmitteln oder Isopropanol!
Klapp-Ferrit: Der Klapp-Ferrit im Lieferumfang muss an den, von der Kameraplatine
abgehenden Kabeln (Ethernet, Spannungsversorgung) angebracht werden.
AC/DC–
AC/DC+
20 V DC – 35 V DC
22 V AC – 24 V AC
Schalter für analoges
Videosignal:
Feststellschraube
Analoges
Videosignal
UPLINK
DOWNLINK
für Befestigung
von Kabelbindern
OUT 1
OUT 1
Einschuböffnungen
Externes
für Beschriftungsfelder
Lautsprechermodul
OUT 2
Handhörer:
OUT 2
Mikrofon
Lautsprecher
Maßzeichnung / Tastenbelegung
Frontplattenstärke: 3 mm / Maße in mm, kein Maßstab!
PAL
NTSC
MUTE
GND
LINE–
LINE+
Achtung
Vorsichtsmaßnahmen bei Handhabung elektrostatisch gefährdeter Bauelemente
beachten! Das Gerät darf nur von autorisiertem Fachpersonal installiert werden.
FA: Mikrofon werkseitig eingestellt. Bei Bedarf ist die Mikrofonempfindlichkeit durch
einen versierten Techniker mittels CCT/CCT 800 einzustellen.
Technische Daten und Konfiguration siehe Datenblatt.
Die aktuellste Version der Software erhalten Sie unter: www.software-manuals.com
Hinweis des Herstellers
Type: D-BZ-WS20xVICM, Version: 1.3/1112
160
140
Wahl im Intercom Server:
* 1-Tasten-Variante (WS 201x)
** 2-Tasten-Variante (WS 202x)
*** 3-Tasten-Variante (WS 203x)
Dieses Gerät erfüllt die Anforderungen der EU-Richtlinie 2014/30/EU.
Hierfür trägt das Gerät die CE-Kennzeichnung. Bitte bewahren Sie diese
Beschreibung sorgfältig auf!
Taste 5
Taste 0
***
*
**
Taste 4
