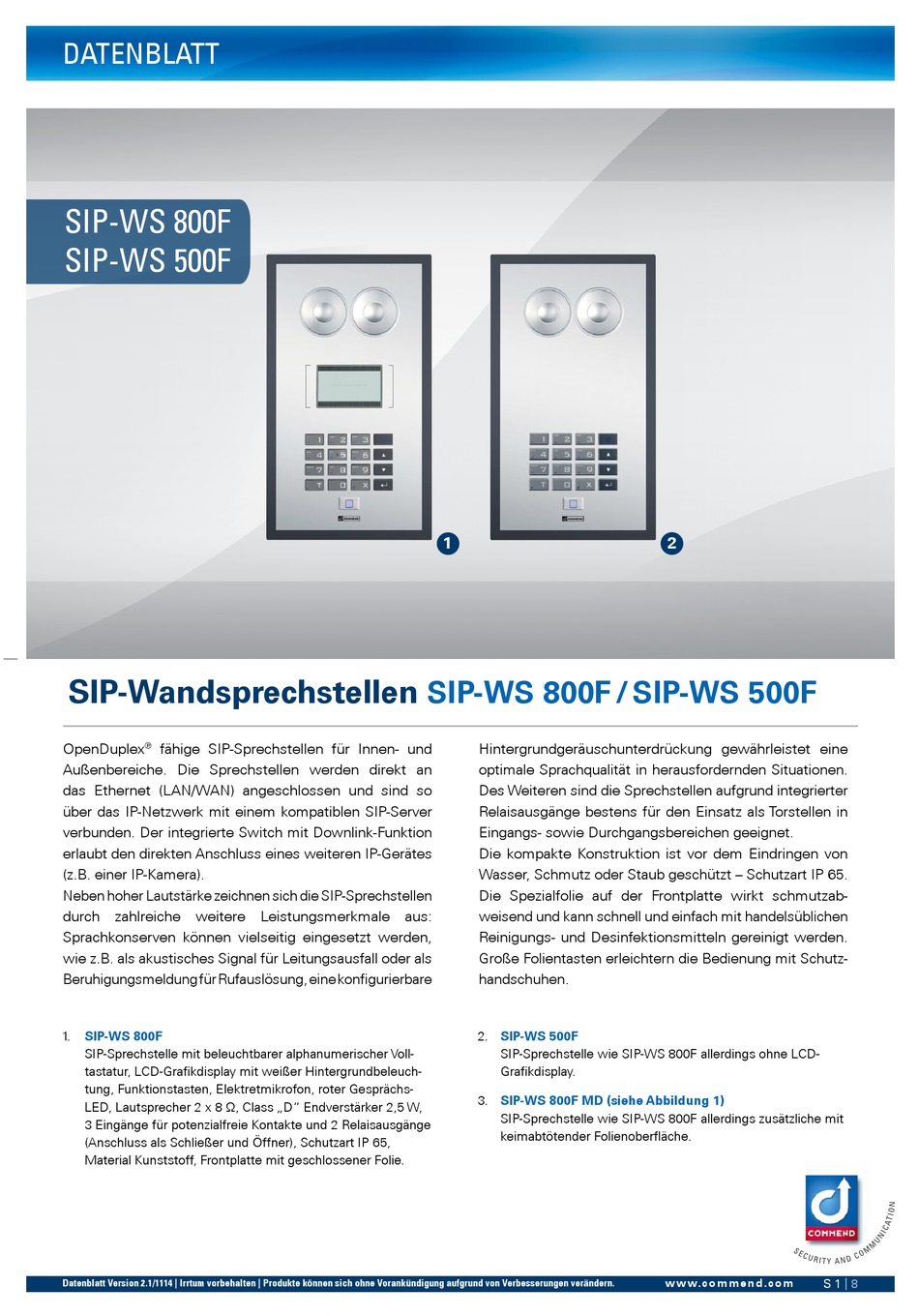

datenblatt
SIP-WS 800F
SIP-WS 500F
SIP-Wandsprechstellen
OpenDuplex
fähige SIP-Sprechstellen für Innen- und
®
Außen bereiche. Die Sprechstellen werden direkt an
das Ethernet (LAN/WAN) angeschlossen und sind so
über das IP-Netzwerk mit einem kompatiblen SIP-Server
ver bunden. Der integrierte Switch mit Downlink-Funktion
erlaubt den direkten Anschluss eines weiteren IP-Gerätes
(z.B. einer IP-Kamera).
Neben hoher Lautstärke zeichnen sich die SIP-Sprechstellen
durch zahlreiche weitere Leistungsmerkmale aus:
Sprachkonserven können vielseitig eingesetzt werden,
wie z.B. als akustisches Signal für Leitungsausfall oder als
Beruhigungsmeldung für Rufauslösung, eine konfigurierbare
1.

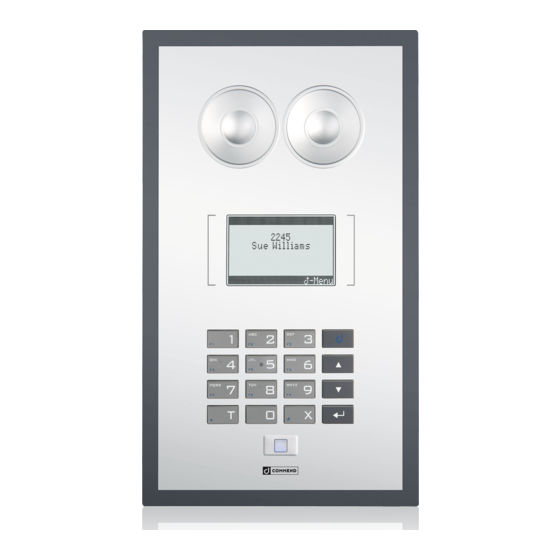

SIP-WS 800F
SIP-Sprechstelle mit beleuchtbarer alphanumerischer Voll-
tastatur, LCD-Grafikdisplay mit weißer Hintergrundbeleuch-
tung, Funktionstasten, Elektretmikrofon, roter Gesprächs-
LED, Lautsprecher 2 x 8 Ω, Class „D" Endverstärker 2,5 W,
3 Eingänge für potenzialfreie Kontakte und 2 Relaisausgänge
(Anschluss als Schließer und Öffner), Schutzart IP 65,
Material Kunststoff, Frontplatte mit geschlossener Folie.
Datenblatt Version 2.1/1114 | Irrtum vorbehalten | Produkte können sich ohne Vorankündigung aufgrund von Verbesserungen verändern.
1
SIP-WS 800F / SIP-WS 500F
Hintergrundgeräuschunter drückung gewährleistet eine
optimale Sprachqualität in herausfordernden Situationen.
Des Weiteren sind die Sprechstellen aufgrund integrierter
Relaisausgänge bestens für den Einsatz als Torstellen in
Eingangs- sowie Durchgangsbereichen geeignet.
Die kompakte Konstruktion ist vor dem Eindringen von
Wasser, Schmutz oder Staub geschützt – Schutzart IP 65.
Die Spezialfolie auf der Frontplatte wirkt schmutzab-
weisend und kann schnell und einfach mit handelsüblichen
Reinigungs- und Desinfektionsmitteln gereinigt werden.
Große Folientasten erleichtern die Bedienung mit Schutz-
handschuhen.
2.
SIP-WS 500F
SIP-Sprechstelle wie SIP-WS 800F allerdings ohne LCD-
Grafikdisplay.
3.
SIP-WS 800F MD (siehe Abbildung 1)
SIP-Sprechstelle wie SIP-WS 800F allerdings zusätzliche mit
keimabtötender Folienoberfläche.
2
w w w. c o m m en d . co m
S 1
| 8
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Commend SIP-WS 800F
Inhaltszusammenfassung für Commend SIP-WS 800F
- Seite 1 Beruhigungsmeldung für Rufauslösung, eine konfigurierbare handschuhen. SIP-WS 800F SIP-WS 500F SIP-Sprechstelle mit beleuchtbarer alphanumerischer Voll- SIP-Sprechstelle wie SIP-WS 800F allerdings ohne LCD- tastatur, LCD-Grafikdisplay mit weißer Hintergrundbeleuch- Grafikdisplay. tung, Funktionstasten, Elektretmikrofon, roter Gesprächs- SIP-WS 800F MD (siehe Abbildung 1) LED, Lautsprecher 2 x 8 Ω, Class „D“ Endverstärker 2,5 W, SIP-Sprechstelle wie SIP-WS 800F allerdings zusätzliche mit...
-
Seite 2: Technische Daten - Benefits
® weiße Hintergrundbeleuchtung, Betätigungskraft: 3 N, 1 x 10 Schaltspiele • Display-, Volltastatur-, Handhörerunterstützung Display: SIP-WS 800F: LCD-Grafikdisplay, 128 x 64 Pixel, • Telefonbuch und Webcalls direkt im Webinterface weiße Hintergrundbeleuchtung • Beliebiger Text im Display (z.B. Hausnummer, Info,...) Mikrofon: Elektretmikrofon mit Kugelcharakteristik für... -
Seite 3: Anwendungsbeispiele
Datenblatt SIP-WS 800F/SIP-WS 500F Anwendungsbeispiele notruFSySteMe An AutoBAhnen Ein typisches Anwendungsbeispiel für SIP-Sprechstellen ist z.B. der Einsatz für Notrufsysteme an Autobahnen. • Die SIP-Sprechstellen, integriert in Notrufsäulen, sind über das IP-Netzwerk mit dem entsprechenden SIP Server und einem Call Center verbunden. - Seite 4 Datenblatt SIP-WS 800F/SIP-WS 500F Anwendungsbeispiele ServerLoSer BetrIeB In kLeIneren SySteMen Aufgrund des offenen Standards des SIP-Protokolls können die Sprechstellen ohne Server betrieben werden. Dieser serverlose Betrieb ermöglicht z.B. einen kostengünstigen Einsatz der Sprechstellen in kleineren Systemen. Telefon Datenblatt Version 2.1/1114 | Irrtum vorbehalten | Produkte können sich ohne Vorankündigung aufgrund von Verbesserungen verändern.
- Seite 5 Datenblatt SIP-WS 800F/SIP-WS 500F kompatibilität koMPAtIBILItät SIP PBX Die Verwendung der SIP-Module ist grundsätzlich mit jedem SIP Server möglich. Folgende Server-Typen wurden explizit von Commend getestet und eine einwandfreie Funktion bestätigt: herSteLLer tyPe verSIon Digium Asterisk Version 1.2, 1.4, 1.6...
-
Seite 6: Installation
Datenblatt SIP-WS 800F/SIP-WS 500F Installation WArnhInWeISe • Vorsichtsmaßnahmen bei Handhabung elektrostatisch gefährdeter Bauelemente beachten. • Das Gerät darf nur von autorisiertem Fachpersonal installiert werden. AnSchLuSS Alternative DC– Stromversorgung 24 V DC ± 2 V OUT 2 OUT 2 OUT 1... -
Seite 7: Abmessungen Frontplatte
Datenblatt SIP-WS 800F/SIP-WS 500F Installation ABMeSSungen FrontPLAtte Abmessungen in mm, kein Maßstab! Tiefe: 13 bei Hohlwandmontage: 15 (Schattenfuge zwischen Front u. Wand) Datenblatt Version 2.1/1114 | Irrtum vorbehalten | Produkte können sich ohne Vorankündigung aufgrund von Verbesserungen verändern. www.comm end. com... - Seite 8 QUALITÄTSGEPRÜFT. VERLÄSSLICH. EIN STARKES NETZWERK. WELTWEIT. COMMEND Produkte werden von Commend International in COMMEND ist rund um die Welt mit Commend Partnern vor Ort Salzburg, Österreich entwickelt und produziert. und sorgt mit maßgeschneiderten Intercom Lösungen für mehr Sicherheit und Kommunikation.
