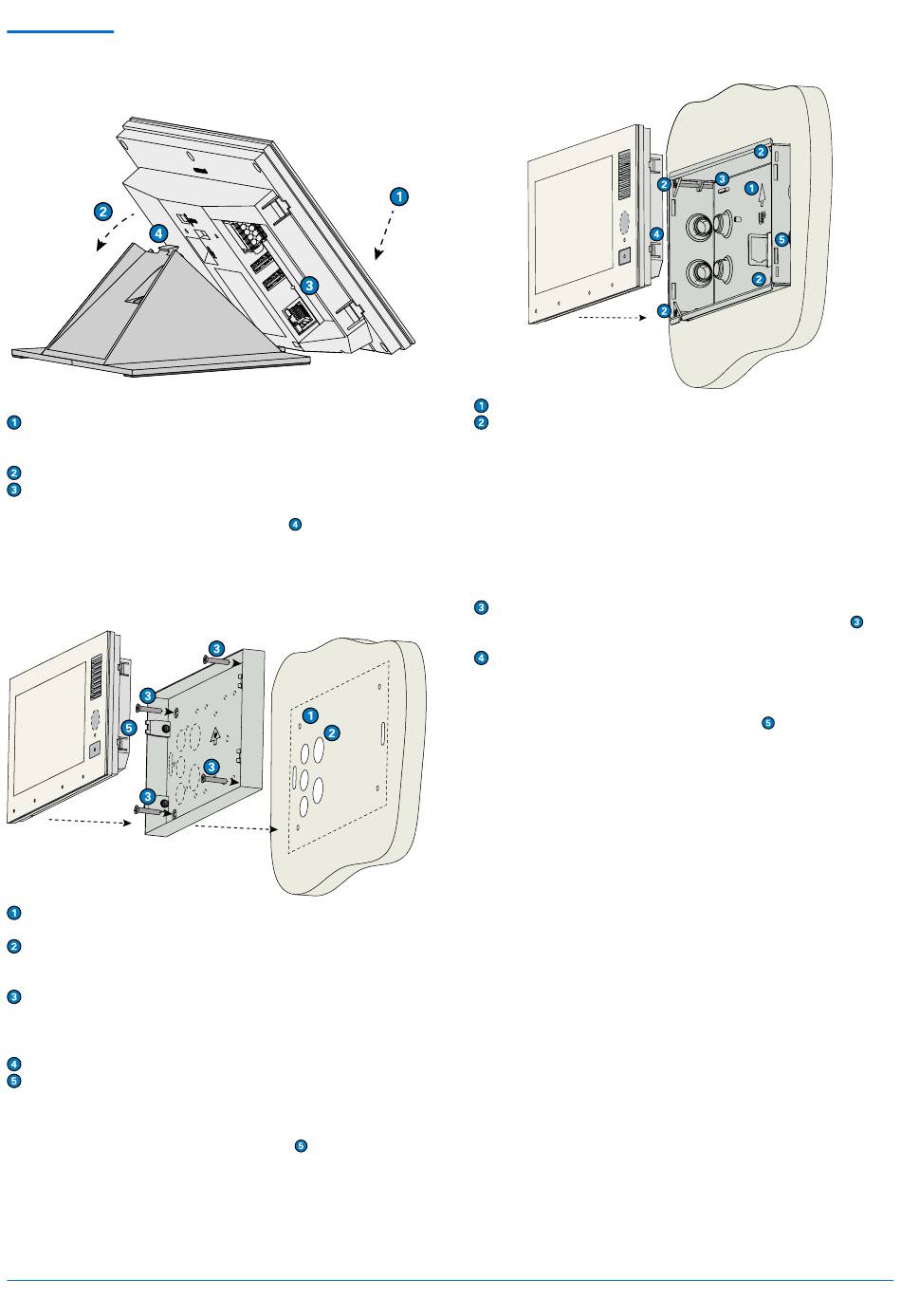

MONTAGE
TISCHMONTAGE MIT ID8 DK
(Optional:) Das Schwanenhalsmikrofon ID8 GM montieren.
Das Gerät mit dem unteren Ende auf das Tischkit stecken.
(Optional:) Das Kabel von Schwanenhalsmikrofon ID8 GM an das
Gerät anschließen.
Das Gerät an das Tischkit drücken, sodass es einschnappt.
Die Kabel anschließen.
Zur Demontage des Geräts die Kunststoffzunge
das Gerät nach oben entfernen.
WANDMONTAGE MIT ID8 SH
Vier Löcher in die Wand bohren (siehe „Abmessungen") und die
mitgelieferten Dübel einsetzen.
Abhängig von der Kabelzuführung eine der dafür vorgesehenen
Kabelöffnungen ausschneiden und die benötigten Kabel durchführen
(Ethernet- und ggf. USB- oder I/O-Kabel).
Das Aufputzkit mithilfe der Montageschrauben an der Wand
montieren. Der Pfeil „UP" muss nach oben zeigen.
(Optional:) Das Audio-Induktionsschleifenkit AFIL-USB an den
Montagepunkten montieren (siehe Beipackzettel „AFIL-USB").
Die Kabel am Gerät anschließen.
Das Gerät in das Montagekit einsetzen und drücken, bis die 4
Einrastschnapper auf der linken und rechten Seite des Geräts
einrasten.
Zur Demontage des Geräts die Einrastschnapper
das Gerät entfernen. Gegebenenfalls ein Werkzeug (z. B. Schraubendre-
her) verwenden, um die Einrastschnapper hineinzudrücken.
id8 Datenblatt – V1.1/1023
WANDMONTAGE MIT ID8 FB
fest drücken und
Zur Demontage des Geräts die Einrastschnapper
das Gerät entfernen. Gegebenenfalls ein Werkzeug (z. B. Schrauben-
dreher) verwenden, um die Einrastschnapper hineinzudrücken.
fest drücken und
Änderungen ohne Vorankündigung vorbehalten.
Prüfen, ob der Pfeil am Montagerahmen nach oben zeigen.
Die Montagedose wie unter „Abmessungen" dargestellt an der
Wand montieren. Die 4 Krallenklemmen seitlich an der Montagedose
nach außen drücken und über die dazugehörigen Schrauben
festziehen (TX10).
(Optional:) Das Audio-Induktionsschleifenkit AFIL-USB an den
Montagepunkten montieren (siehe Beipackzettel „AFIL-USB").
(Optional:) Das verschiedenes Zubehör (z. B. EB3E2A-AUD) an den
Montagepunkten montieren (siehe entsprechenden Beipackzettel).
(Optional:) Die CAT-Crimp-Buchse MODJ8-8KUPPL in der
Blechlasche platzieren und mit Kabelbindern fixieren. Die CAT-
Crimp-Buchse an das offene Ende des CAT-Kabels montieren.
Die benötigten Kabel anschließen (Ethernet- und ggf. USB- oder
I/O-Kabel). Die Kabel mit Kabelbindern an den Blechbrücken
fixieren, wenn benötigt.
Das Gerät in die Montagedose einsetzen und drücken, bis die
4 Einrastschnapper auf der linken und rechten Seite des Geräts
einrasten.
fest drücken und
