Montageanleitung

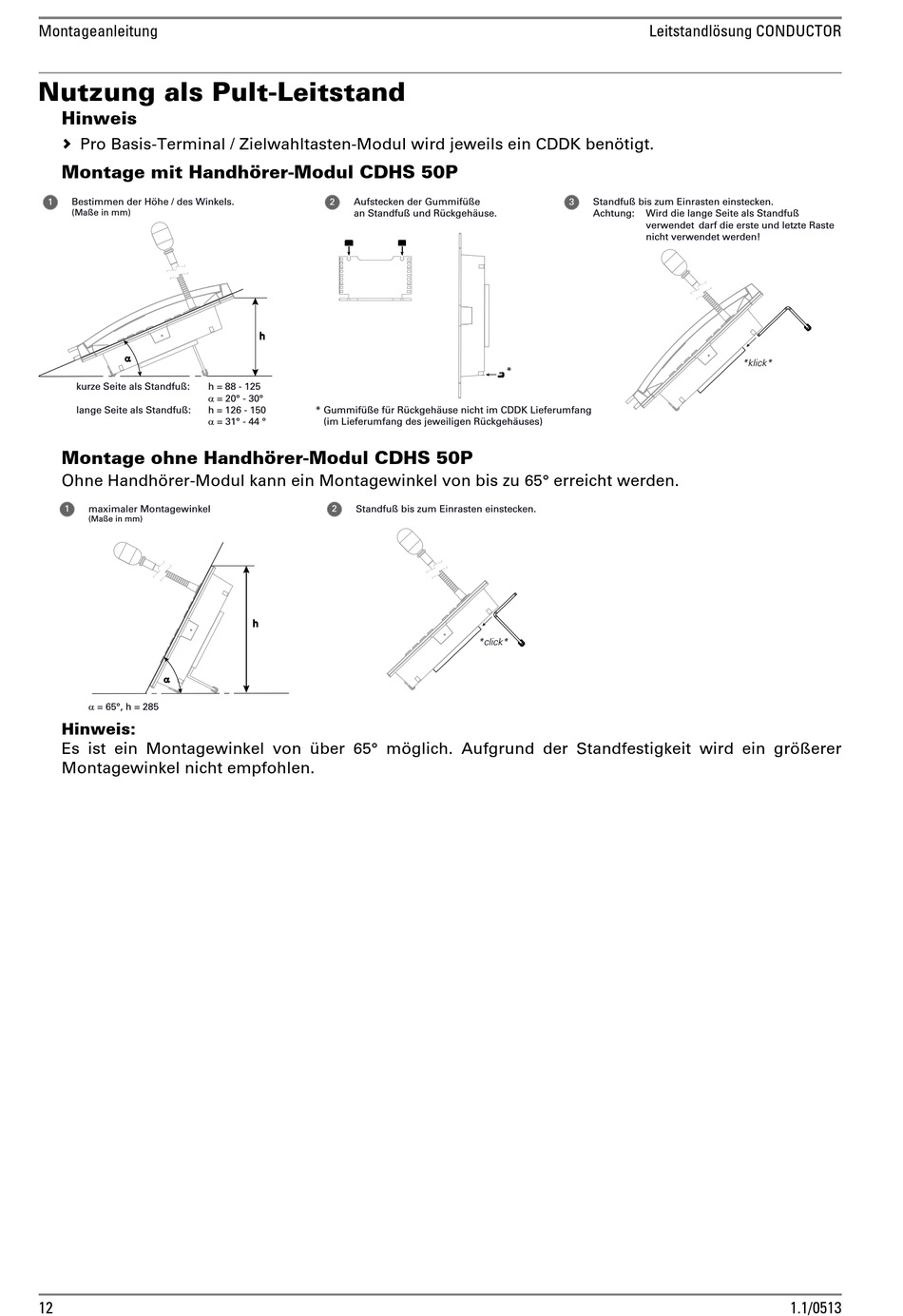

Nutzung als Pult-Leitstand

Hinweis
 Pro Basis-Terminal / Zielwahltasten-Modul wird jeweils ein CDDK benötigt.
Montage mit Handhörer-Modul CDHS 50P
1 Bestimmen der Höhe / des Winkels.
(Maße in mm)
D
kurze Seite als Standfuß: h = 88 - 125
D = 20° - 30°
lange Seite als Standfuß: h = 126 - 150
D = 31° - 44 °
Montage ohne Handhörer-Modul CDHS 50P
Ohne Handhörer-Modul kann ein Montagewinkel von bis zu 65° erreicht werden.
maximaler Montagewinkel
1
(Maße in mm)
D
D = 65°, h = 285
Hinweis:
Es ist ein Montagewinkel von über 65° möglich. Aufgrund der Standfestigkeit wird ein größerer
Montagewinkel nicht empfohlen.
12
2 Aufstecken der Gummifüße
an Standfuß und Rückgehäuse.
h
* Gummifüße für Rückgehäuse nicht im CDDK Lieferumfang
(im Lieferumfang des jeweiligen Rückgehäuses)
Standfuß bis zum Einrasten einstecken.
2
h
Leitstandlösung CONDUCTOR
3 Standfuß bis zum Einrasten einstecken.
Achtung: Wird die lange Seite als Standfuß
verwendet darf die erste und letzte Raste
nicht verwendet werden!
*click*
*klick*
