Installation
4.1.9
Wandmontage mit ID5 FB

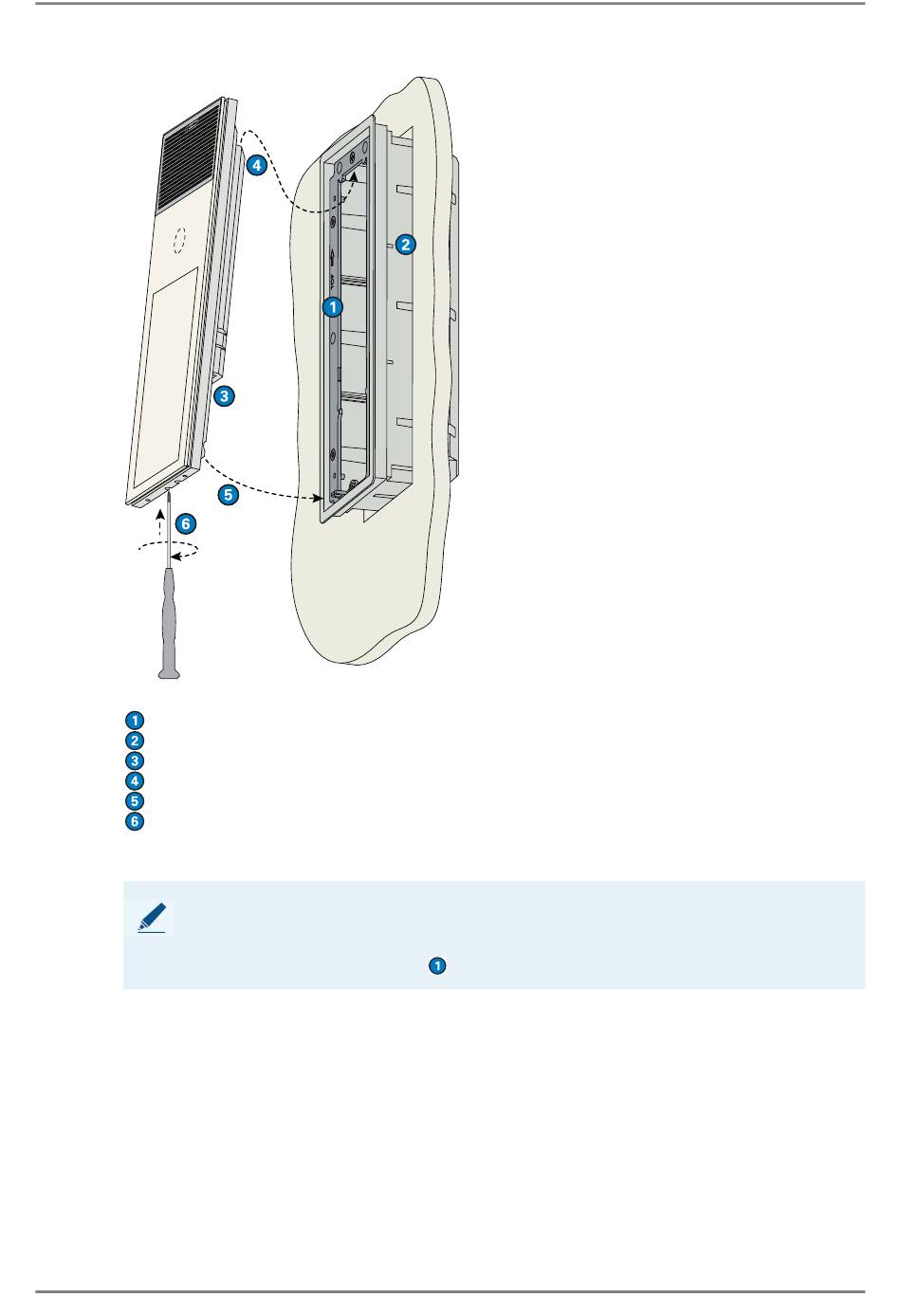

Um eine ID5 TD an einem ID5 FB zu montieren:
Prüfen, dass die Pfeile am Montagerahmen nach oben zeigen.
Die Montagedose mithilfe der beiliegenden Bohrschablone an der Wand montieren.
Die benötigten Kabel anschließen (Ethernet- und ggf. USB-Kabel).
Die Sprechstelle oben am Montagerahmen einsetzen.
Das unteren Ende der Sprechstelle an die Montagedose drücken.
Mittels Schraubendreher (Torx T08, nicht im Lieferumfang enthalten) die Arretierschraube
gegen den Uhrzeigersinn bis zum Anschlag herausdrehen. Prüfen, ob das untere Ende der
Sprechstelle am Montagerahmen arretiert ist.
HINWEIS: Unterputzmontage
Für die Montage an Ziegelwänden wird zusätzlich die Unterputzdose ID5 FBS benötigt (nicht
im Lieferumfang enthalten). Montieren Sie in diesem Fall erst die Unterputzdose ID5 FBS an
die Wand und fahren Sie dann mit
26
fort.
ID5 TD / ID5 TD CM
