- Seite 1 GEC 480 Version 4.0/0512...
-
Seite 2: Einsatzbereich
Wohnbereich, Geschäfts- und Gewerbebereiche, Kleinbetriebe sowie Industriebereiche mit öffentlichem Niederspannungsversorgungsnetz. Achtung: Die Montage und Installation der Schaltersprechanlage GEC 480 und des Zubehörs darf ausschließlich durch autorisiertes Fachpersonal erfolgen. Die Installation darf ausschließlich im spannungsfreien Zustand erfolgen. Die Schaltersprechanlage GEC 480 darf nur in einer ESD-Schutzzone geöffnet werden. -
Seite 3: Inhaltsverzeichnis
GEC 480 Inhalt Leistungsmerkmale Montage Außenstelle Bedienung Mikrofon Außenstelle Stummschaltung Lautsprecher Außenstelle Vier verschiedene Betriebsarten zum Sprechen Einstellen der Lautstärke Betrieb mit Näherungsschalter Einstellungen Dipschalter Betrieb mit Klingeltaster Technischer Support Technische Daten Lieferumfang Anschluß Version 4.0/0512 Seite 3 von 12... - Seite 4 GEC 480 Seite 4 von 12 Version 4.0/0512...
-
Seite 5: Leistungsmerkmale

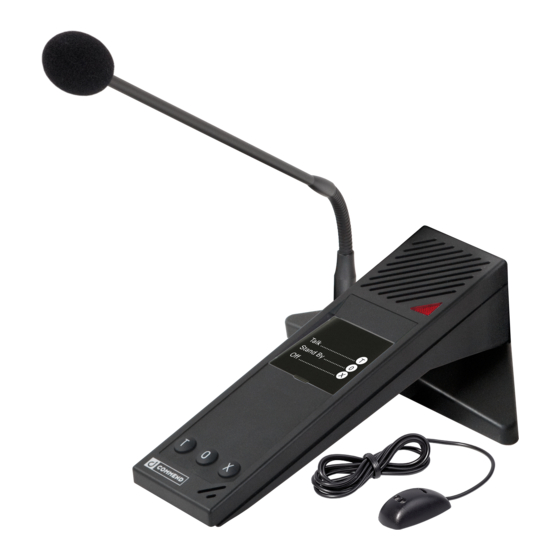

GEC 480 Leistungsmerkmale Leistungsmerkmale Die Schaltersprechanlage GEC 480 bietet optimale Kommunikation für Kun- denschalter aller Art, wie zum Beispiel Geldausgabeschalter, Fahrkarten- schalter, Liftkartenschalter, Pförtnerlogen, Schalter zu sterilen Räumen oder an Sicherheitsschleusen. Sie ermöglicht müheloses, händefreies Sprechen in Vollduplex auf beiden Seiten mit ausgezeichneter Sprachverständlichkeit, automatischer Stummschaltung, Anpassung an verschiedene Umgebungs- geräusche (durch vier verschiedene Betriebsarten sowie durch individuelle... -
Seite 6: Vier Verschiedene Betriebsarten Zum Sprechen
Leistungsmerkmale GEC 480 Vier verschiedene Betriebsarten zum Sprechen Offen (Vollduplex): eine Vollduplexschaltung, das heißt beide Gesprächs- partner können gleichzeitig sprechen und hören. Die Neigung zur Rückkopp- lung, die bei solchen Schaltungen gegeben ist, wurde durch die Verwendung eines Schwanenhalsmikrofons verringert. -
Seite 7: Technische Daten
Mausmikrofon Q400 für die Außenstelle (nur bei Type GEC 480S enthalten - siehe unten) 8-polige Westerndose zum Anschluß der Außenstelle 3 m Anschlußkabel von Innensprechstelle zu Westerndose, Handbuch Zwischen den verschiedenen Typen der Schaltersprechanlage GEC 480 gibt es Unterschiede im Lieferumfang: Type: Mikrofon... -
Seite 8: Anschluß
Technische Daten GEC 480 Anschluß Kabellänge 1,6 m Kabellänge 3m Modularsteckdose Netzteilbuchse RJ11-Buchse Option: Steckernetzteil Infrarotsensor oder Klingeltaster Innenstelle Außenstelle Montage Außenstelle Der Lautsprecher sollte möglichst nahe beim Ohr des Kunden montiert werden, es muß jedoch ein Mindestabstand von 50 cm zum Mikrofon eingehalten werden. -
Seite 9: Mikrofon Außenstelle
GEC 480 Technische Daten Mikrofon Außenstelle Mausmikrofon Q400 Dieses Mikrofon besitzt eine spezielle Richtcharakteristik von vorne, wie in der Abbildung gezeichnet. Die Montage sollte daher so vorgenommen werden, daß die Sprache in Pfeilrichtung beim Mikrofon eintritt. Das Mikrofon eignet sich auch zur Außenmontage, muß aber in jedem Fall gegen Regen und Nässe geschützt sein. -
Seite 10: Einstellen Der Lautstärke
Technische Daten GEC 480 Einstellen der Lautstärke Die Lautstärke für die Außen- und Innenstelle wird mit den 2 Potentiometern unter dem Indexglas eingestellt: Lautstärke Lautstärke Außenstelle Innenstelle Es muß sichergestellt sein, daß auch in den verschiedensten Situationen keine Rückkopplung (Pfeifen) auftritt (z.B. bei offenen Fenstern oder offenen Eingangstüren etc.). -
Seite 11: Einstellungen Dipschalter
GEC 480 Technische Daten Einstellungen Dipschalter Öffnen der Schaltersprechanlage (nur in einer ESD-Schutzzone) Gerät öffnen Gerät schließen Schraube Geräteunterteil hier unter dem zusammendrücken Indexglas und abnehmen entfernen Geräteunterteil zuerst unten einhängen, dann Gerät oben Gerät von unten zusammendrücken Schraube unter dem... -
Seite 12: Technischer Support
Technischer Support GEC 480 Technischer Support Mehr Informationen über unsere Produkte und Services finden Sie unter: www.software-manuals.com Seite 12 von 12 Version 4.0/0512...
