ID5 TD / ID5 TD CM
4.2
Anschluss
4.2.1

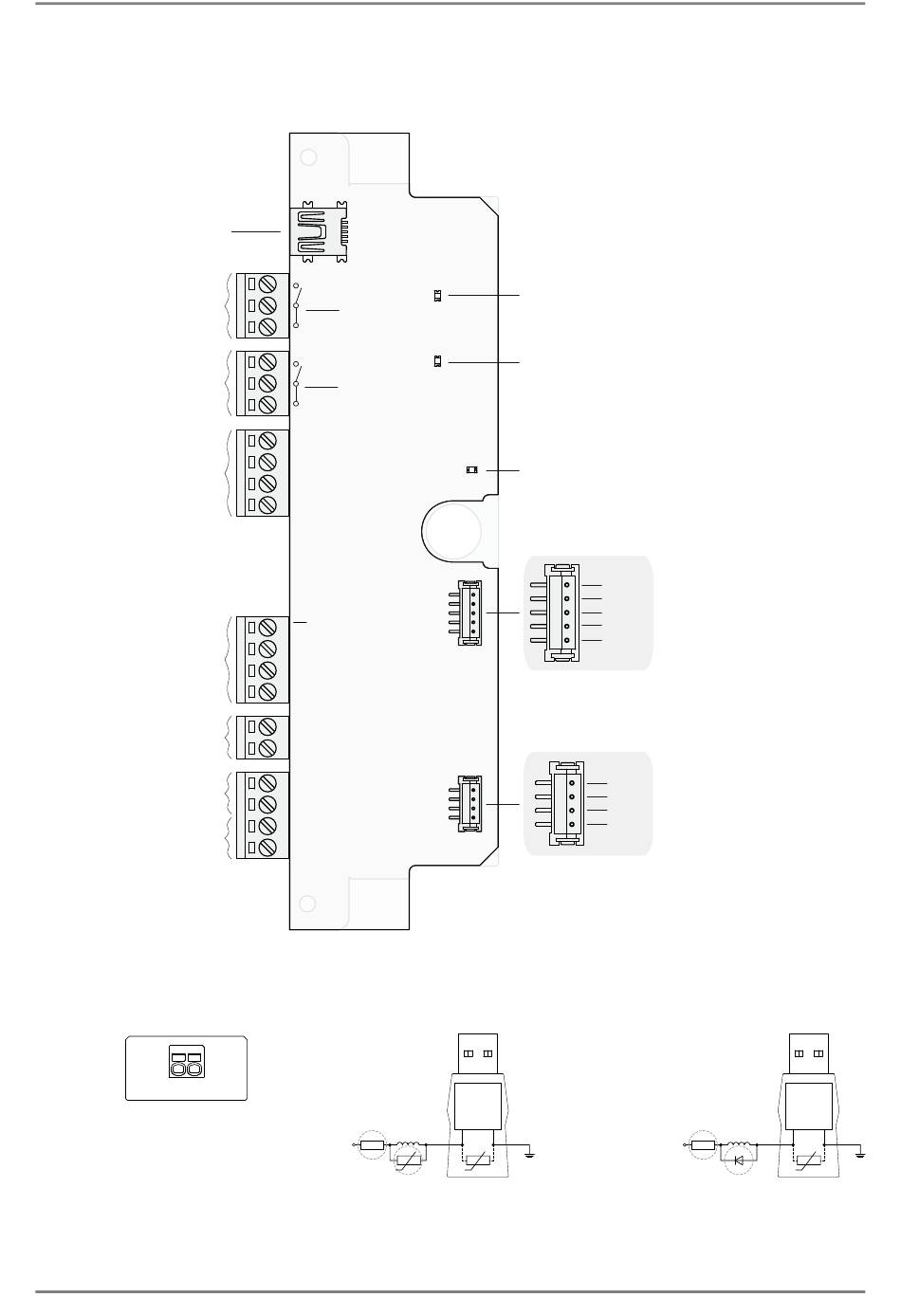

Anschlussdiagramm EB3E2A-AUD
Mini-USB-Stecker
(Typ B) für
Anschluss an
Sprechstelle
Ausgang 1
Ausgang 2
Eingänge
Line-Out
Line-In
Mikrofon
Lautsprecher
4.2.2
Anschlussdiagramm EB1A
Das EB1A besitzt keinen Schutz gegen Überlast. Aus diesem Grund wird empfohlen, einen
externen Überspannungsschutz im Lastkreis zu integrieren (vor allem bei induktiven Lasten).
2-polige Federklemme (links), Beispiel für AC-Spannungsversorgung mit Überspannungs-
schutz (Mitte) und Beispiel für DC-Spannungsversorgung mit Überspannungsschutz (rechts)
1.2/0718
OUT 1
OUT 1
OUT 2
OUT 2
IN1
IN2
IN3
GND
EN
GND
LO+
LO–
LI+
LI–
MIC+
MIC–
LS+
LS–
Beispiel 1:
AC-Spannungs-
versorgung
AC/DC-
Relais
S
Last
AC
Relais 1 Status-LED
Relais 2 Status-LED
Status-LED
JST-Buchse für Anschluss eines
Schwanenhalsmikrofons
MIC–
MIC+
Gegenstück:
SHIELD
JST ZHR-5
LED–
LED+
JST-Buchse für Anschluss eines
Handhörers
EM1+
Gegenstück:
EM1–
EP1+
JST ZHR-4
EP1–
Beispiel 2:
DC-Spannungs-
versorgung
S´
Installation
AC/DC-
Relais
S
S´
Last
DC
29
