Installation

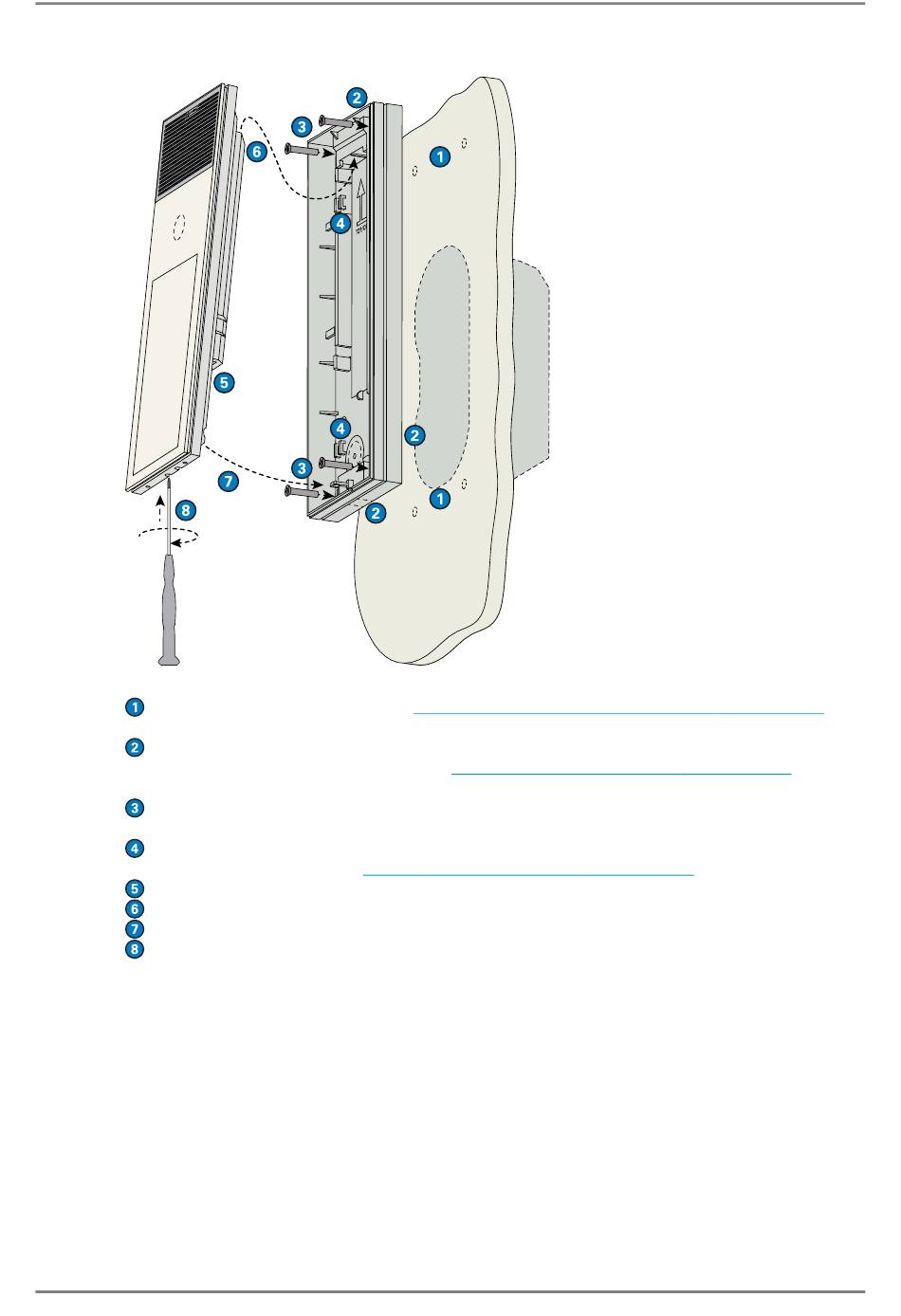

4.1.11 Aufputzmontage mit ID5 SH
Um eine ID5 TD an einem ID5 SH zu montieren:
Vier Löcher in die Wand bohren
die mitgelieferten Dübel einsetzen.
Abhängig von der Kabelzuführung eine der dafür vorgesehenen Kabelöffnungen aus-
schneiden (oben, unten oder hinten;
benötigten Kabel durchführen (Ethernet- und ggf. USB-Kabel).
Das Aufputz-Kit mithilfe der Montageschrauben an der Wand montieren (Pfeile müssen
nach oben zeigen).
Das Ethernet-Kabel mithilfe des mitgelieferten Kabelbinders an der dafür vorgesehenen
Zugentlastung befestigen
Die Kabel anschließen.
Die Sprechstelle oben am Aufputz-Kit einhaken.
Das unteren Ende der Sprechstelle an die Montagedose drücken.
Mittels Schraubendreher (Torx T08, nicht im Lieferumfang enthalten) die Arretierschraube
gegen den Uhrzeigersinn bis zum Anschlag herausdrehen. Prüfen, ob das untere Ende der
Sprechstelle am Aufputz-Kit arretiert ist.
28
(siehe „ID5 SH (optionales Aufputz-Kit)" auf Seite
siehe „Kabelführung ID5 SH" auf Seite
(siehe „Kabelführung ID5 SH" auf Seite
ID5 TD / ID5 TD CM
16) und
21) und die
21).
1.2/0718
