Applikationsbeispiele

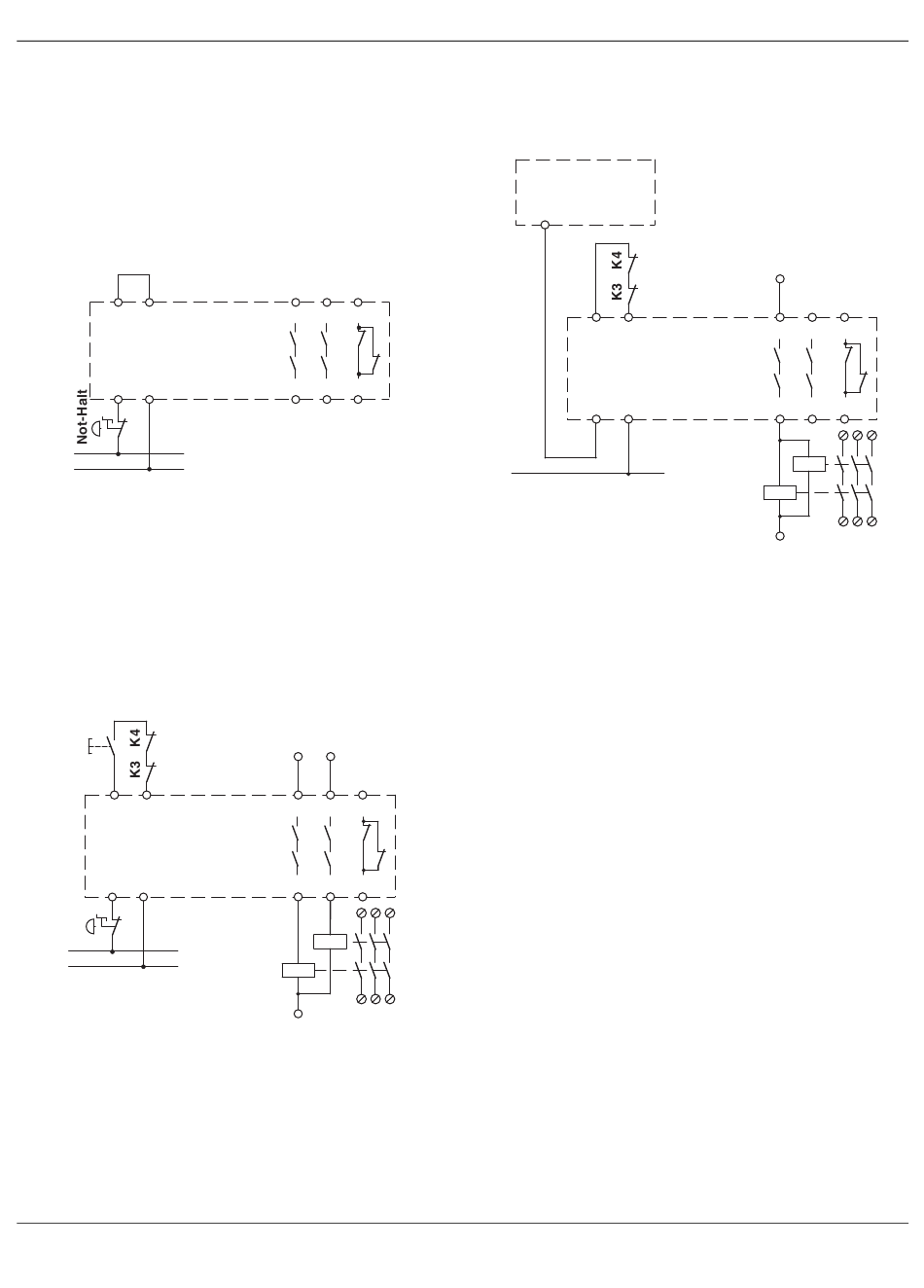

10.1 Einkanalige Not-Halt-Schaltung mit automati-
scher Aktivierung
Y1 Y2
PSR-ESP 4
A1 A2
24V DC
GND
10.2 Einkanalige Not-Halt-Schaltung mit manueller
Aktivierung und überwachter Kontakterweite-
rung
Y1 Y2
PSR-...-24DC/ESP4/2x1/x2
A1 A2
24V DC
GND
100516_de_05
13 23 31
14 24 32
L L
13 23 31
14 24 32
K 3
K 4
N
PHOENIX CONTACT GmbH & Co. KG • 32823 Blomberg • Germany
phoenixcontact.com
PSR-SCP- 24DC/ESP4/2X1/1X2
10.3 Einkanalige Auswertung einer Sicherheitssteu-
erung mit automatischer Aktivierung, geeignet
bis SIL3
Safe PLC
OUT 24V DC
Y1 Y2
PSR-ESP 4
A1 A2
11

Proof-Test

Das PSR-...-24DC/ESP4/2X1/1X2 kann durch Abschalten
und anschließendem Restart des Moduls getestet werden.
Wenn das Modul nicht beide Relais startet (Status-LEDs K1
und K2), muss es ausgetauscht werden.
L
13 23 31
14 24 32
K 3
GND
K 4
N
