OBJ_DOKU-0000005114-008.fm Seite 23 Mittwoch, 11. November 2020 1:50 13
5

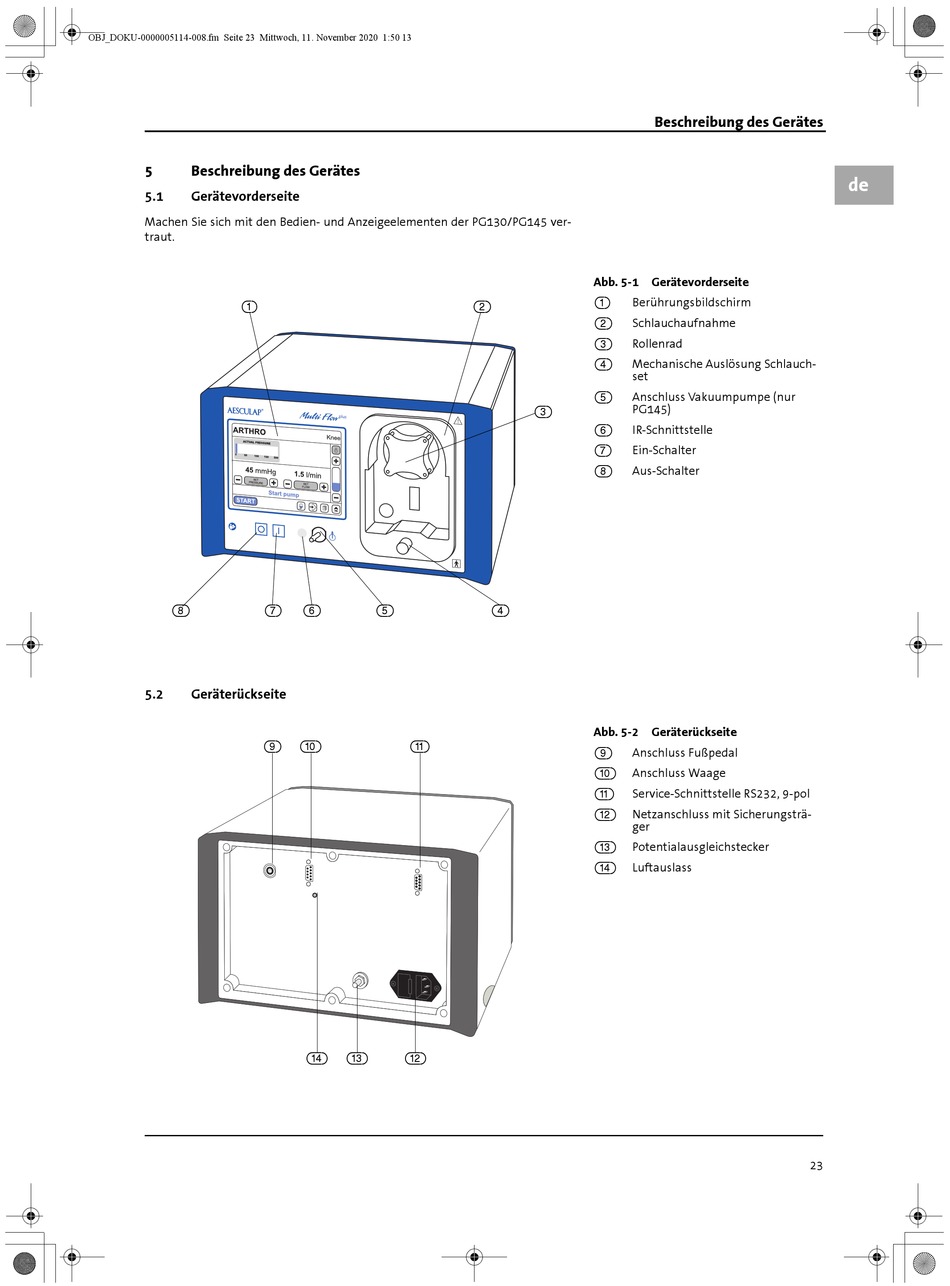

Beschreibung des Gerätes
5.1
Gerätevorderseite
Machen Sie sich mit den Bedien- und Anzeigeelementen der PG130/PG145 ver-
traut.
(1)
(8)
(7)
5.2
Geräterückseite
(9)
(2)
!
(6)
(5)
(10)
(11)
(14)
(13)
(12)
Beschreibung des Gerätes
Abb. 5-1
Gerätevorderseite
Berührungsbildschirm
(1)
Schlauchaufnahme
(2)
Rollenrad
(3)
Mechanische Auslösung Schlauch-
(4)
set
(5)
Anschluss Vakuumpumpe (nur
PG145)
(3)
IR-Schnittstelle
(6)
Ein-Schalter
(7)
Aus-Schalter
(8)
(4)
Abb. 5-2
Geräterückseite
Anschluss Fußpedal
(9)
Anschluss Waage
(10)
Service-Schnittstelle RS232, 9-pol
(11)
Netzanschluss mit Sicherungsträ-
(12)
ger
Potentialausgleichstecker
(13)
(14)
Luftauslass
de
23
