Anschluss externer Signale zur Pumpensteuerung

Warnung: Stromschlaggefahr. Unaufmerksamkeit kann zu Verletzungen oder
zum Tode führen.
1. Stromversorgung des Geräts unterbrechen.
2. Vordertür des Schaltschranks öffnen, dazu die Befestigungsschraube
1/4-Umdrehung drehen.

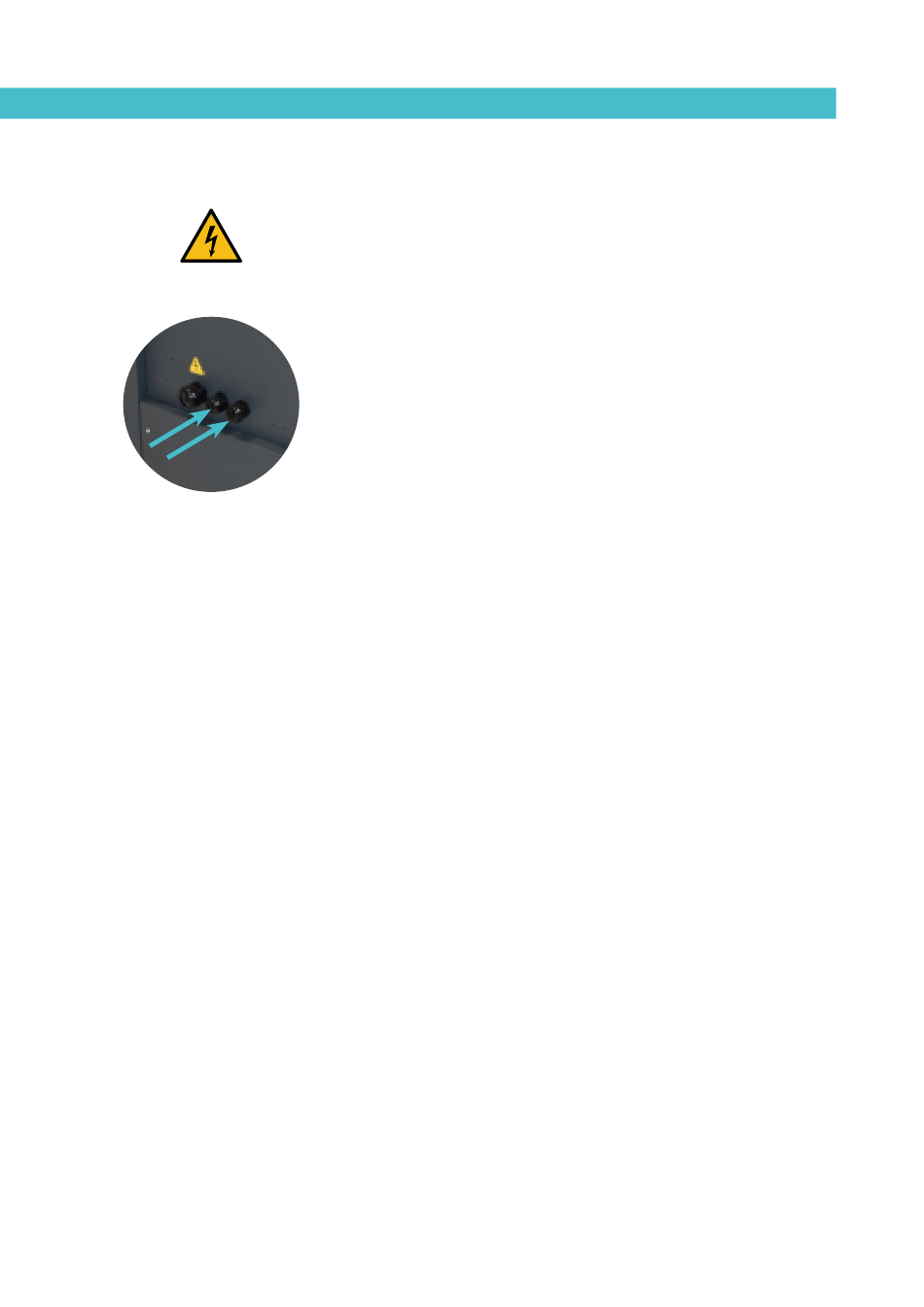

3. Signalkabel (max. Ø 14 mm) über die hintere Kabeldurchführung des
Geräts (P) einführen und an der inneren Verankerung befestigen. Dabei
darauf achten, dass das Kabel bis zu den entsprechenden Klemmen
reicht.
4. Beide Adern an die entsprechende Klemme anschließen. Die Polarität
der Verbindung muss eingehalten werden.
5. Sicherstellen, dass die Kabel richtig mit den Klemmenschrauben
befestigt sind.
6. Überprüfen, dass das Kabel richtig angeschlossen und dessen Verlauf
durch den Schaltschrank nicht durch Quetschungen, Schnitte oder
sonstigen Verschleiß gefährdet ist.
7. Um die Funktion des angeschlossenen Signals zuzuweisen, siehe
Punkt '4 Verwendung / Menü der Pumpensteuerung' und '4 Utilización
/ Funktionsarten'.
