VERWENDUNG

Allgemeine Eigenschaften

Generell gibt es verschiedene Symbole und Informationen, die sich im Laufe der
Bildschirmnavigation wiederholen. Aus diesem Grund werden sie nur am Anfang
erklärt, während deren Beschreibung auf den folgenden Bildschirmen entfällt.

Navigationssymbole

Symbol Pfeil nach rechts (VORWÄRTS), unten rechts im Bildschirm. Wird
eingeblendet, wenn eine weitere Seite geöffnet werden kann. Auf dem
Bildschirm HOME lässt sich hiermit auf das MENÜ zugreifen.
Symbol Pfeil nach links (RÜCKWÄRTS), unten links im Bildschirm. Dieses
Symbol ist auf allen Menübildschirmen zu finden und ermöglicht es zum
vorherigen Bildschirm zurückzukehren.
Außerdem kann man durch Drücken auf das Symbol HOME im Bildschirm in
der Mitte unten von jedem Bildschirm zum Hauptbildschirm zurückkehren.
Änderungen speichern
Das Symbol ÄNDERUNGEN SPEICHERN oben rechts im Bildschirm wird auf
den Bildschirmen zur Dateneingabe und Programmierung eingeblendet. Wenn
die auf dem Bildschirm angezeigten Daten gespeichert sind, ist das Symbol
blau hinterlegt. Wenn die Daten nicht gespeichert sind, wird das Symbol auf
einem grünen Hintergrund angezeigt.
Hinweis: Das Gerät speichert die programmierten Daten nicht automatisch.
Wenn Daten geändert oder programmiert werden und beibehalten werden
sollen, muss immer auf ÄNDERUNGEN SPEICHERN gedrückt werden.
Zum Speichern drücken
PS20NS+

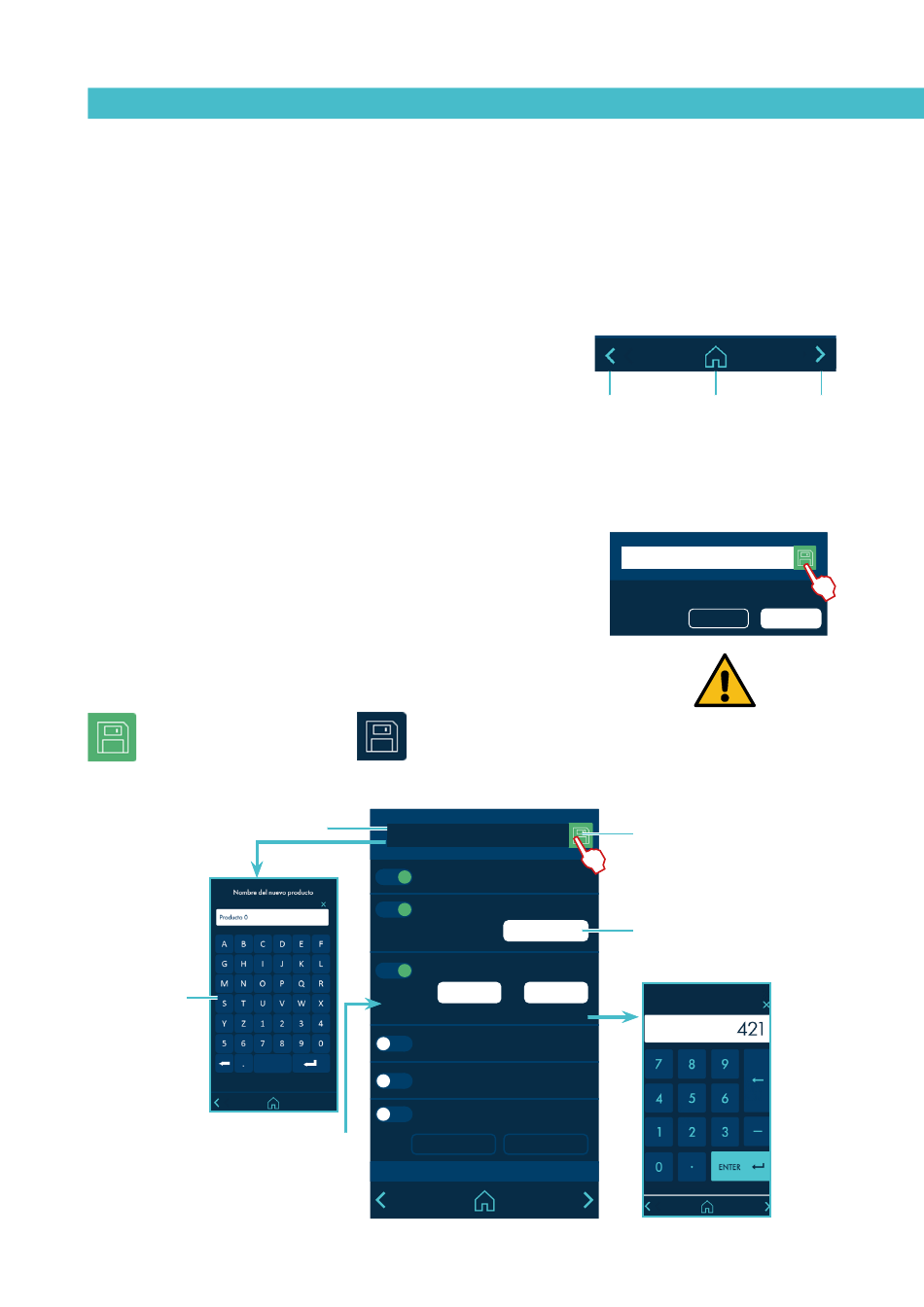

Erklärung der Bildschirminhalte
HMI : S02001100 v1.0.106
TC : S02200100 v1.0.084
IO : S02102100 v1.0.106
Weiß: Änderbarer Text
IO : S02101100 v1.0.106
Blau: Nicht änderbarer Text
Alphanumerische
Tastatur
Grün: Aktiviert.
Weiß: Deaktiviert
Grau: nicht aktiviert.
MA-5195-DEU BETRIEBSANLEITUNG FASSSCHMELZER PS20 NON STOP+
PS20NS+
HMI : S02001100 v1.0.106
TC : S02200100 v1.0.084
IO : S02102100 v1.0.106
IO : S02101100 v1.0.106
Gespeicherte Parameter
2.2 Zusätzliche Einstellungen
Akustisches Signal bei Alarm
Bildschirmschoner
10 min
Temperaturalarm im Gerät
85 °C 60 s
Pumping autolock
OFF after reset
Modbus
Node: 10 B: 57600
RÜCKWÄRTS VORWÄRTS
HOME
T: Tank
Temperatur: Ist-Wert
152 °C
Standby
PID: Standard
P:
I:
D:
Grün: Zum Speichern drücken
Blau: Gespeicherte Parameter
!
Weiß: Änderbare Parameter.
Grau: Nicht änderbare Parameter
Numerische Tastatur
!
Sollwert
150 °C
-60 °C
30
12
300
4-9
