VERWENDUNG

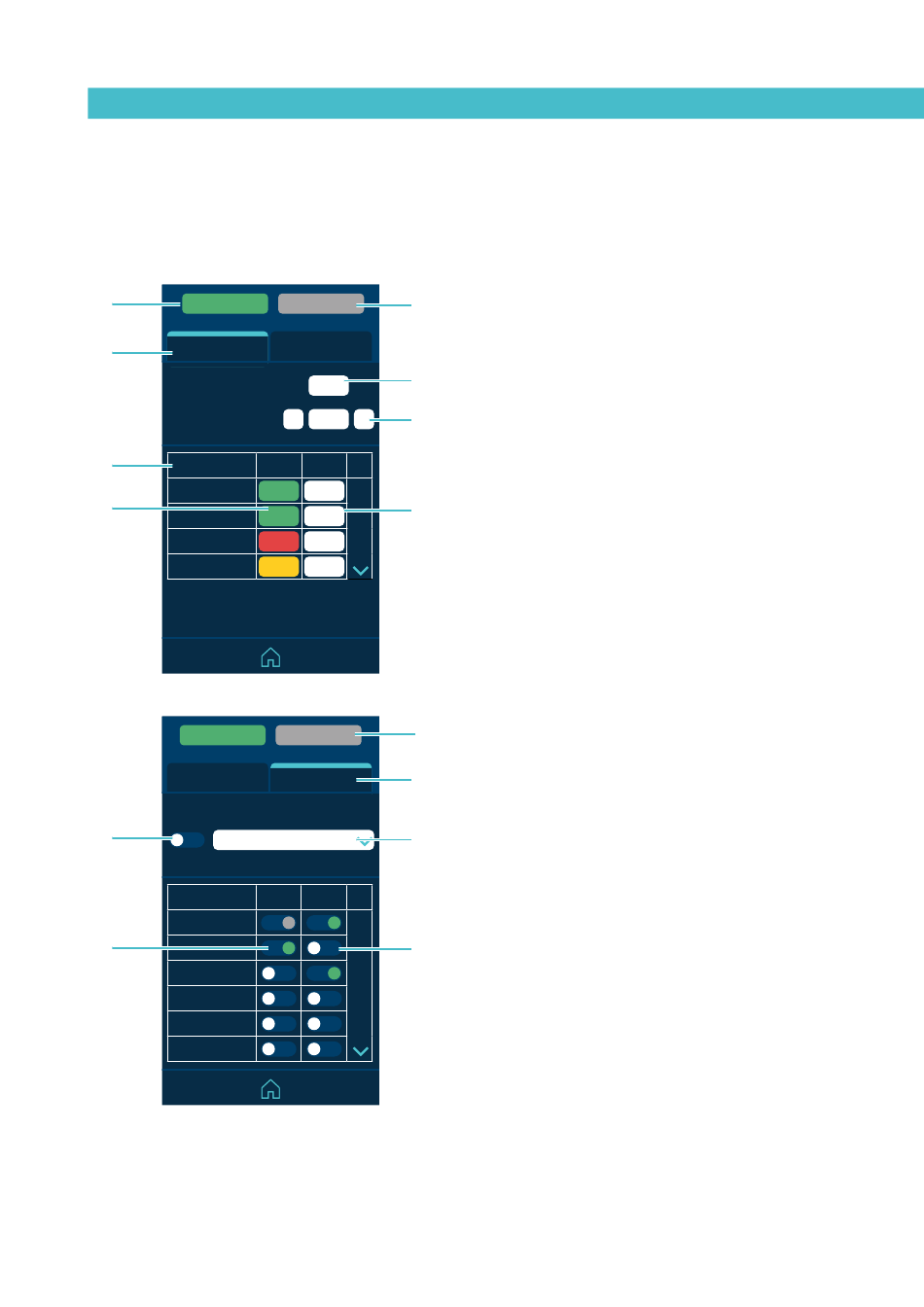

Bildschirme Schnelleinrichtung von Temperatur und
Aufheizzuständen
NS+
Über diese Bildschirme besteht Zugriff auf die Schnelleinrichtung des Geräts.
02001100 v1.0.106
02200100 v1.0.084
02102100 v1.0.106
02101100 v1.0.106
A
C
Haupt-Sollwert
Haupt-Variation
F
G
NS+
02001100 v1.0.106
02200100 v1.0.084
02102100 v1.0.106
02101100 v1.0.106
OFF-Gruppe
J
L
Haupt-Standby Haupt-OFF
Temperatur Status
150
-
5
Bereich Ist-Wert Sollwert
152 150
A: Grill
150 150
B: Buffer
170 155
1: Heizschlauch 1
130 145
2: Heizschlauch 2
Haupt-Standby Haupt-OFF
Temperatur Status
OFF-Gruppe: 1
Bereich Standby OFF
1.1: Heizschlauch1
1.2: Applikat. 1
2.1: Heizschlauch2
2.2: Applikat. 2
3.1: Heizschlauch3
3.2: Applikat. 3
MA-5195-DEU BETRIEBSANLEITUNG FASSSCHMELZER PS20 NON STOP+
A - Gerät übergreifend in der Betriebsart Standby (aktivieren/
B
deaktivieren).
B - Übergreifendes OFF des Geräts (aktivieren/deaktivieren).
C - Temperaturprogrammierung.
D
D - Übergreifende Soll-Temperatur (alle Zonen).
E
+
E - Allgemeine Temperaturtoleranz um den Sollwert.
F - Temperaturzonen (14 Zonen).
G - Ist-Temperatur.
H
H - Soll- oder Regel-Temperatur.
• Gerät ON: Soll-Temperatur
• Gerät oder Element in Standby: Standby-Temperatur
• Element unterbrochen: OFF
Grün: aktiviert/Grau: deaktiviert
I
I - Programmierung Zonenzustände.
J - Inhibition nach Zonengruppen.
K
K - Gruppenauswahl.
L - Standby-Aktivierung in jeder Zone.
M - Aktivierung der Inhibition (OFF) in jeder
M
Zone.
