Meler PS20 Non Stop + Betriebsanleitung Seite 25

INSTALLATION
Typ
(1)
Kein Pegel
Kontakt, der anzeigt, dass der Klebstoffgehalt im Tank unter dem
Mindestfüllstand steht.
Maschine bereit
Kontakt, der anzeigt, dass sich das Gerät im Bereitschaftsmodus
befindet (die Temperaturen der Zonen sind in Ordnung und kein
Fehler wird erkannt).
Alarm
Kontakt, der anzeigt, dass sich das Gerät im ALARM- oder FE-
HLER-Modus befindet.
ON / OFF
Output
Kontakt zur Anzeige, das Gerät aktiviert (ON) oder deaktiviert
(AUS) ist
Klebstoffkerze fast verbraucht
Kontakt, der anzeigt, dass die Klebstoffkerze fast verbraucht ist.
Klebstoffkerze verbraucht
Kontakt, der anzeigt, dass die Klebstoffkerze verbraucht ist.
Pumpenvariatorfehler (Pumpe 1 / Pumpe 2)
Kontakt zeigt an, dass sich der Pumpenantrieb im Fehlermodus
befindet.
(1) Diese Ausgänge sind vom Benutzer NICHT im Programmiermenü konfigurierbar.
MA-5195-DEU BETRIEBSANLEITUNG FASSSCHMELZER PS20 NON STOP+

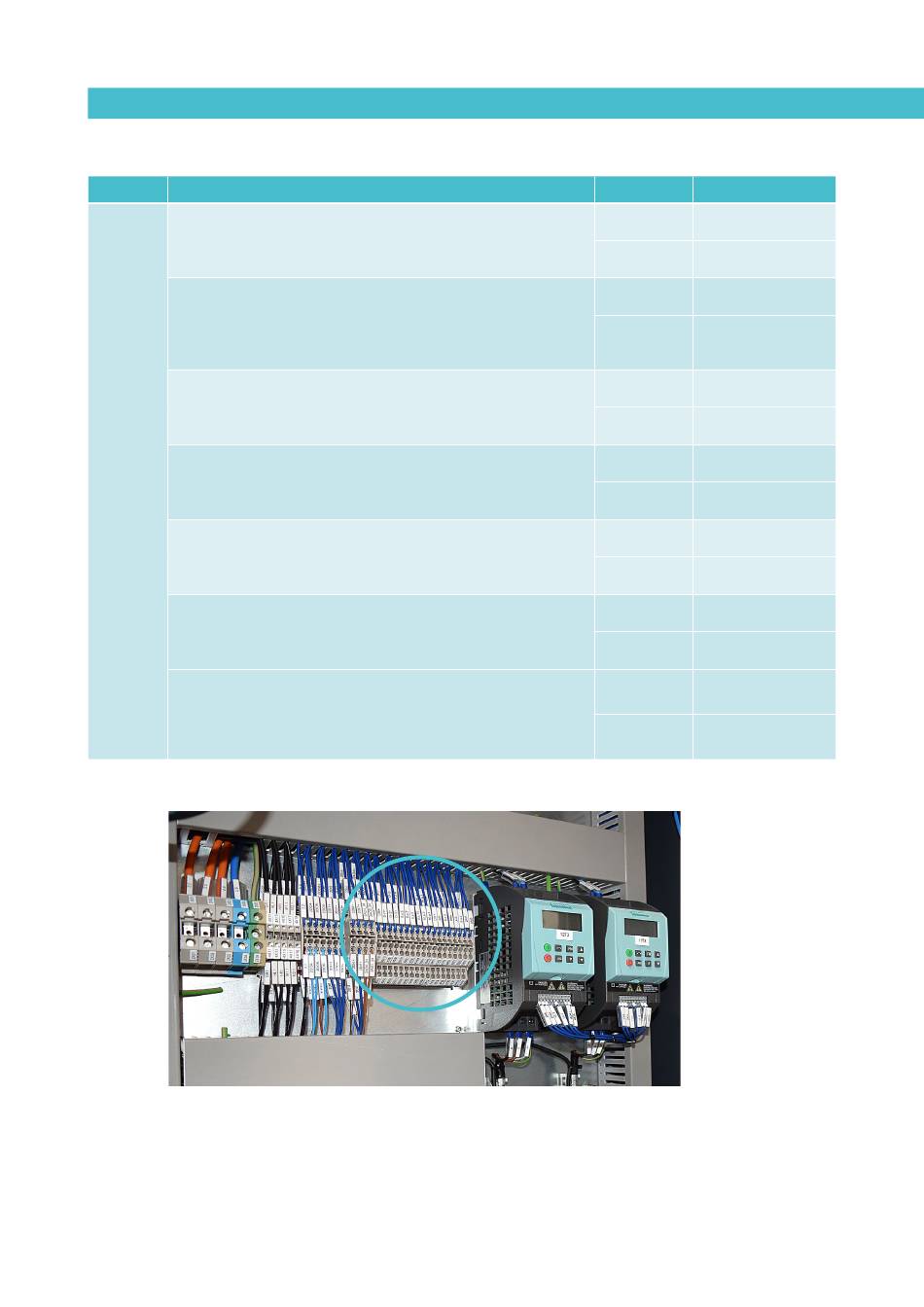

Beschreibung Klemme Polarität
XDO2.1 +24 VDC
XDO2.1 GND
XD01.1 +24 VDC
XD01.2 GND
XDO4.1 +24 VDC
XDO4.2 GND
XDO3.1 +24 VDC
XDO3.2 GND
10X7.1 -
10X7.2 -
10X7.3 -
10X7.4 -
XE1.1
-
XE2.1
XE1.2
-
XE2.2
3-7
