VERWENDUNG
Funktionsart mit externer Pumpensteuerung und interner
Drehzahlsteuerung
Bei dieser Betriebsart wird das Ein- und Ausschalten der Pumpe über ein
externes Kontaktsignal der Hauptmaschine ausgeführt. Die Pumpendrehzahl
kann vom Bediener manuell programmiert werden.
Die Option 'externe Referenz' muss deaktiviert und die Option 'externe
Freigabe' muss aktiviert sein.
Zum Arbeiten in dieser Betriebsart ist folgendermaßen vorzugehen:

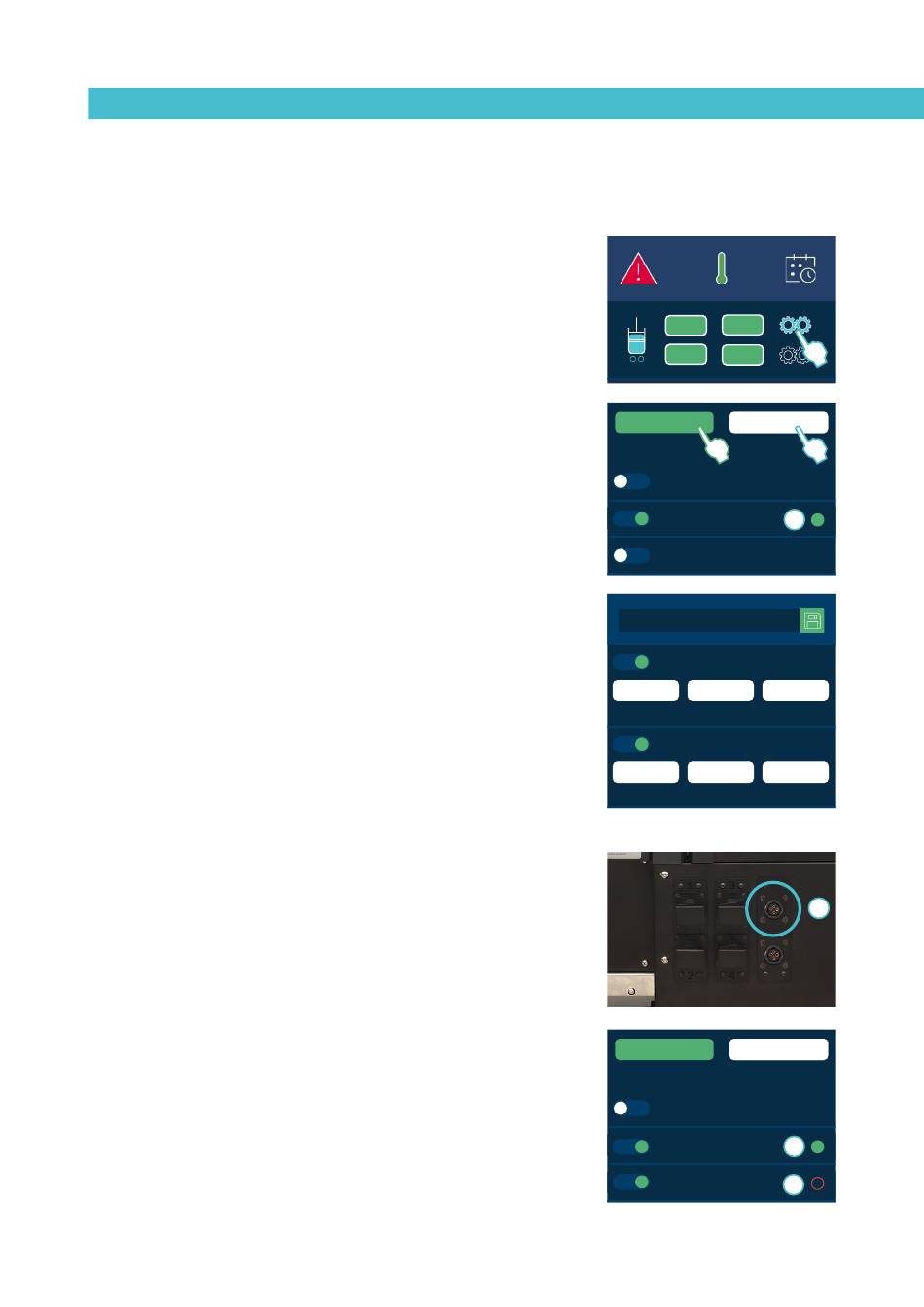

1. Drücken Sie auf dem Startbildschirm auf das Status-Symbol der
Pumpe, um zum Menü der Pumpensteuerung zu gelangen.
2. Im Menü Pumpensteuerung wird der Zustand der externen Freigabe
angezeigt. Wenn die LED grün leuchtet, ist der Kontakt geschlossen
und die Pumpe kann eingeschaltet werden; wenn sie rot leuchtet, ist
der Kontakt offen und die Pumpe bleibt ausgeschaltet.
Damit sich die Pumpe einschalten kann, müssen die folgenden
Bedingungen erfüllt sein:
Das Gerät muss 'Temperatur OK' anzeigen.
Die Zeit für die 'Verzögerung der Pumpenfreigabe' muss abgelaufen sein.
Wenn die 'Pumpensicherheit' aktiviert ist, muss der Pumpbetrieb über die
STOP-Taste eingeschaltet sein (rote LED-Leuchte ist ausgeschaltet).
Es dürfen keine Alarmmeldungen vorliegen, die den Pumpbetrieb
verhindern.
Bei einer bereits zuvor eingestellten Drehzahl erscheint der Wert
auf dem Display und die Pumpe beginnt, sich mit der angegebenen
Drehzahl zu drehen, wenn die oben genannten Bedingungen erfüllt
sind. Ist dies nicht der Fall:
3. Auf die Drehzahl klicken und die neue Drehzahl programmieren. Dann
beginnt sich die Pumpe mit den programmierten Umdrehungen zu
drehen.
Der maximale Skalenendwert der zulässigen Umdrehungen ist 100 (es
wird empfohlen, bei Drehzahlen zwischen 10 U/min und 80 U/min zu
arbeiten). Die programmierbaren Mindest- und Höchstwerte sind die
Werte, die für den Alarm der Mindest- und Höchstdrehzahl der Pumpe
festgelegt sind. Siehe Punkt 'Menü 5. Pumpbetrieb/Pumpenalarm'.
Die Pumpe hält immer dann an, wenn:
• die Steuerkarte über die Taste ON/OFF deaktiviert wird,
• der STOP-Schalter für den Pumpbetrieb betätigt wird (rote LED
eingeschaltet),
• das Fehlersignal des Wandlers aktiviert wird,
• der Alarm HÖCHSTDREHZAHL auftritt,
• der Alarm MINDESTDREHZAHL auftritt.
4. Wenn das Gerät über einen rückseitigen Anschluss des Schalter-Typs
verfügt (optional), wird die Aktivierung des Pumpbetriebs außerdem
über die mit diesem Anschluss verbundene Vorrichtung ausgeführt.
Damit die Pumpe eingeschaltet werden kann, muss sowohl die Taste
für den Pumpbetrieb als auch der Schalter angeschlossen sein.
Wenn die LED grün leuchtet, ist der Kontakt geschlossen und die
Pumpe kann eingeschaltet werden; wenn sie rot leuchtet, ist der
Kontakt offen und die Pumpe bleibt ausgeschaltet.
MA-5195-DEU BETRIEBSANLEITUNG FASSSCHMELZER PS20 NON STOP+
PS20NS+
PS20NS+
PS20NS+
HMI : S02001100 v1.0.106
HMI : S02001100 v1.0.106
TC : S02200100 v1.0.084
TC : S02200100 v1.0.084
HMI : S02001100 v1.0.106
IO : S02102100 v1.0.106
IO : S02102100 v1.0.106
TC : S02200100 v1.0.084
IO : S02101100 v1.0.106
IO : S02101100 v1.0.106
IO : S02102100 v1.0.106
IO : S02101100 v1.0.106
PS20NS+
HMI : S02001100 v1.0.106
TC : S02200100 v1.0.084
IO : S02102100 v1.0.106
IO : S02101100 v1.0.106
PS20NS+
HMI : S02001100 v1.0.106
TC : S02200100 v1.0.084
IO : S02102100 v1.0.106
IO : S02101100 v1.0.106
PS20NS+ PS20NS+
PS20NS+
HMI : S02001100 v1.0.106
HMI : S02001100 v1.0.106
HMI : S02001100 v1.0.106
PS20NS+
TC TC : S02200100 v1.0.084 : S02200100 v1.0.084
TC : S02200100 v1.0.084
IO IO : S02102100 v1.0.106 : S02102100 v1.0.106
IO : S02102100 v1.0.106
IO IO : S02101100 v1.0.106 : S02101100 v1.0.106
IO : S02101100 v1.0.106
HMI : S02001100 v1.0.106
TC : S02200100 v1.0.084
IO : S02102100 v1.0.106
IO : S02101100 v1.0.106
PS20NS+
HMI : S02001100 v1.0.106
TC : S02200100 v1.0.084
IO : S02102100 v1.0.106
IO : S02101100 v1.0.106
PUMPE 1 50 rpm
PUMPE 1 50 rpm
°C
Reale Drehzahl: 73 rpm
Reale Drehzahl: 73 rpm
08:31
Externe Referenz 1
Externe Referenz 1
1
A
160 154
A Externe Genehmigung 1
Externe Genehmigung 1
B
B 2
160 154
1 2
Switch 1
Switch 1
VP
PUMPE 1 50 rpm 50 rpm 75 rpm
PUMPE 2
50 rpm
PUMPE 2
185 170
1
Reale Drehzahl: 76 rpm
Reale Drehzahl: 53 rpm
Reale Drehzahl: ON 76 rpm
154 154
2
Externe Referenz 2 Externe Referenz 1
Externe Referenz 2
100 100
3
Externe Genehmigung 1 Externe Genehmigung 2
Externe Genehmigung 2
--- ---
4
Schalter 1 Switch 2
Switch 2
5
42 6 42
PUMPE 2 50 rpm
5. Pumpen
15:35
Reale Drehzahl: 49 rpm
Alarm Pumpendrehzahl 1 Externe Referenz 2
10 rpm 90 rmp 30 s
Externe Genehmigung 2
min max
Schalter 2
Alarm Pumpendrehzahl 2
15 rpm 85 rmp 35 s
min max
PUMPE 1 PUMPE 1 50 rpm 50 rpm
PUMPE 1 50 rpm
Reale Drehzahl: Reale Drehzahl: 73 rpm 73 rpm
Reale Drehzahl: 73 rpm
PUMPE 1 50 rpm
Externe Referenz 1 Externe Referenz 1
Externe Referenz 1
Reale Drehzahl: 73 rpm
Externe Referenz 1
Externe Genehmigung 1 Externe Genehmigung 1
Externe Genehmigung 1
Externe Genehmigung 1
Switch 1 Switch 1
Switch 1
Switch 1
PUMPE 1 75 rpm 50 rpm
50 rpm 50 rpm
PUMPE 2 PUMPE 2
50 rpm
PUMPE 2
Reale Drehzahl: 53 rpm
Reale Drehzahl: Reale Drehzahl: 76 rpm 76 rpm
Reale Drehzahl: 76 rpm
50 rpm
PUMPE 2
Externe Referenz 1
Externe Referenz 2 Externe Referenz 2
Externe Referenz 2
Reale Drehzahl: 76 rpm
Externe Referenz 2
Externe Genehmigung 1
Externe Genehmigung 2 Externe Genehmigung 2
Externe Genehmigung 2
Externe Genehmigung 2 Schalter 1 4
Switch 2 Switch 2
Switch 2
Switch 2
PUMPE 2 50 rpm
Reale Drehzahl: 49 rpm
Externe Referenz 2
85
1
00
3
2
4
4
4-19
