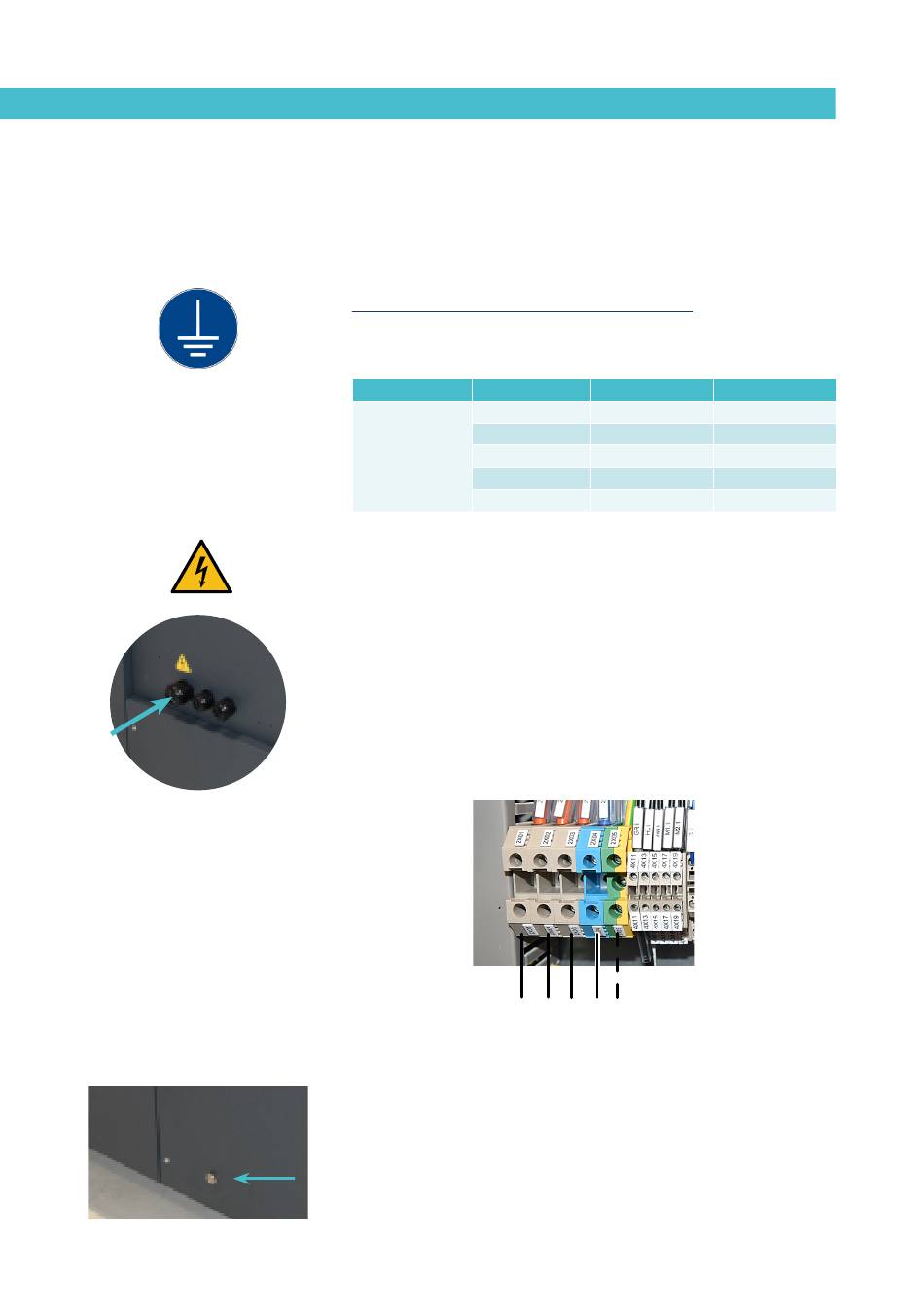

Anschluss der Stromversorgung

Die Schmelzgeräte sind zum Anschluss an eine Standardstromversorgung mit
folgenden Werten vorgesehen:
• 3 Phasen 400 VAC mit Nullleiter.
In allen Fällen ist eine gute Erdverbindung erforderlich.
Die maximalen Verbrauchswerte je nach Schmelzgerät und
Leistungskonfiguration sind in der beigefügten Tabelle angegeben.
Schmelzgerät Anz. Ausgänge
PS20 NS+
Hinweis: Gefahr von Stromschlägen. Unachtsamkeit kann zu Verletzungen bis
hin zum Tod führen.
Platzieren Sie die Kabeldurchführung Pg32 im Schmelzgerät in dem dafür
vorgesehenen Bereich und befestigen Sie sie mit der entsprechenden Mutter
am Blech.
Öffnen Sie die Schaltschranktür komplett. Führen Sie das Stromkabel (Ø
14 - 18 mm) durch die Durchführung Pg32 und befestigen Sie es wie in der
Abbildung gezeigt. Achten Sie darauf, dass das Kabel perfekt fixiert ist und die
Tür ohne Hindernisse geschlossen werden kann.
Schließen Sie die Leiter des Netzkabels an den entsprechenden Stellen der
Eingangsklemmleisten im Schaltschrank an.
L1 L2 L3 N PE
3/N ~ 400V 50/60Hz + PE

Pneumatikanschluss

Falls ein Bypass-Druckbegrenzungsventil mit Pneumatiksteuerung installiert
wird, benötigt das Gerät einen Druckluftanschluss.
Vor dem Anschluss der Luftversorgung an das Schmelzgerät ist sicherzustellen,
dass der Druckregler völlig geschlossen ist. Dazu muss die Mutter des Reglers,
die sich am Untergestell des Gerätes neben dem Manometer befindet, solange
gegen den Uhrzeigersinn gedreht werden bis sie fest ist.
3 Phasen
400 VAC Y
1 Einzelpumpe
2 21 A
4 27 A
6 38 A
INSTALLATION
3 Phasen
400 VAC Y
1 Doppelpumpe
21 A
27 A
38 A
