VERWENDUNG

Funktionsarten

Funktionsart mit interner Pumpensteuerung und interner
Drehzahlsteuerung
In dieser Betriebsart steuert der Bediener das Einschalten, den Stopp und die
Drehzahl der Pumpe von Hand.
Die Optionen 'externe Referenz' und 'externe Freigabe' müssen deaktiviert sein.
Zum Arbeiten in dieser Betriebsart ist folgendermaßen vorzugehen:

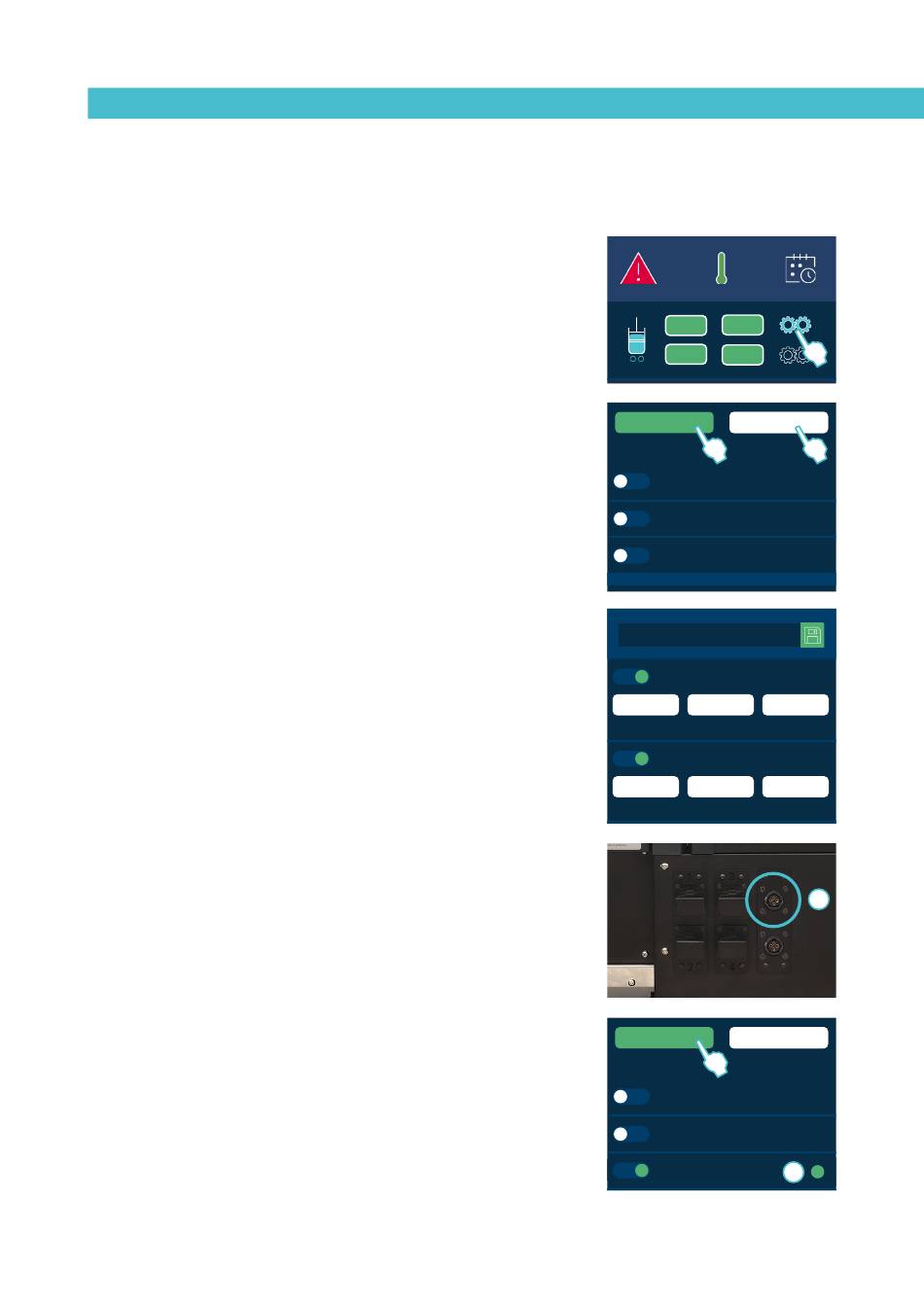

1. Drücken Sie auf dem Startbildschirm auf das Status-Symbol der
Pumpe, um zum Menü der Pumpensteuerung zu gelangen.
2. Drücken Sie im Menü der Pumpensteuerung auf die Pumpe, die Sie
einschalten möchten. Wenn die Taste grün leuchtet, ist die Pumpe in
Funktion, wenn sie grau leuchtet, ist die Pumpe angehalten.
Damit sich die Pumpe einschalten kann, müssen die folgenden
Bedingungen erfüllt sein:
• Das Gerät muss 'Temperatur OK' anzeigen.
• Die Zeit für die 'Verzögerung der Pumpenfreigabe' muss abgelaufen sein.
• Wenn die 'Pumpensicherheit' aktiviert ist, muss der Pumpbetrieb
über die STOP-Taste eingeschaltet sein (rote LED-Leuchte ist
ausgeschaltet).
• Es dürfen keine Alarmmeldungen vorliegen, die den Pumpbetrieb
verhindern.
Bei einer bereits zuvor eingestellten Drehzahl erscheint der Wert
auf dem Display und die Pumpe beginnt, sich mit der angegebenen
Drehzahl zu drehen, wenn die oben genannten Bedingungen erfüllt
sind. Ist dies nicht der Fall:
3. Auf die Drehzahl klicken und die neue Drehzahl programmieren. Dann
beginnt sich die Pumpe mit den programmierten Umdrehungen zu drehen.
Der maximale Skalenendwert der zulässigen Umdrehungen ist 100 (es
wird empfohlen, bei Drehzahlen zwischen 10 U/min und 80 U/min zu
arbeiten). Die programmierbaren Mindest- und Höchstwerte sind die
Werte, die für den Alarm der Mindest- und Höchstdrehzahl der Pumpe
festgelegt sind. Siehe Punkt 'Menü 5. Pumpbetrieb/Pumpenalarm'.
Die Pumpe hält immer dann an, wenn:
• die Steuerkarte über die Taste ON/OFF deaktiviert wird,
• der STOP-Schalter für den Pumpbetrieb betätigt wird (rote LED
eingeschaltet),
• das Fehlersignal des Wandlers aktiviert wird,
• der Alarm HÖCHSTDREHZAHL auftritt,
• der Alarm MINDESTDREHZAHL auftritt.
4. Wenn das Gerät über einen rückseitigen Anschluss des Schalter-Typs
verfügt (optional), wird die Aktivierung des Pumpbetriebs außerdem
über die mit diesem Anschluss verbundene Vorrichtung ausgeführt.
Damit die Pumpe eingeschaltet werden kann, muss sowohl die Taste
für den Pumpbetrieb als auch der Schalter angeschlossen sein.
Wenn die LED grün leuchtet, ist der Kontakt geschlossen und die
Pumpe kann eingeschaltet werden; wenn sie rot leuchtet, ist der
Kontakt offen und die Pumpe bleibt ausgeschaltet.
MA-5195-DEU BETRIEBSANLEITUNG FASSSCHMELZER PS20 NON STOP+
