Funktionsart mit externer Pumpensteuerung und externer
Drehzahlsteuerung
50 rpm

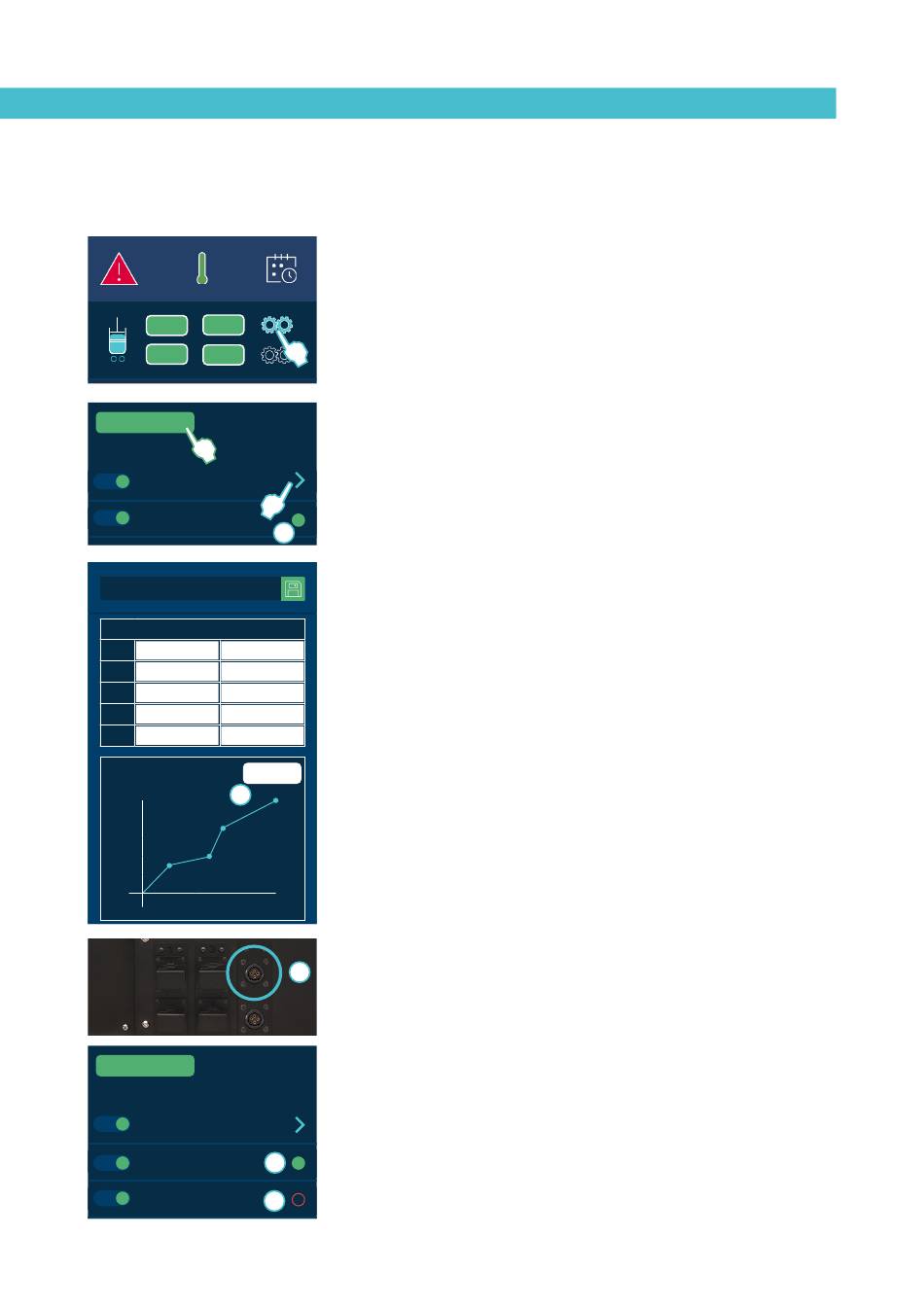

Bei dieser Betriebsart wird sowohl die Pumpensteuerung als auch die
50 rpm
Drehzahlsteuerung extern über die Hauptmaschine ausgeführt.
73 rpm
73 rpm
Die Optionen 'externe Referenz' und 'externe Freigabe' müssen aktiviert sein.
Zum Arbeiten in dieser Betriebsart ist folgendermaßen vorzugehen:
1
85
1
2
1. Drücken Sie auf dem Startbildschirm auf das Status-Symbol der
00
Pumpe, um zum Menü der Pumpensteuerung zu gelangen.
2. Im Menü Pumpensteuerung wird der Zustand der externen Freigabe
angezeigt. Wenn die LED grün leuchtet, ist der Kontakt geschlossen
50 rpm
50 rpm
50 rpm
50 rpm
50 rpm
und die Pumpe kann eingeschaltet werden; wenn sie rot leuchtet, ist
170
73 rpm
76 rpm
der Kontakt offen und die Pumpe bleibt ausgeschaltet.
73 rpm
73 rpm
76 rpm
154
Damit sich die Pumpe einschalten kann, müssen die folgenden
Bedingungen erfüllt sein:
100
3
• Das Gerät muss 'Temperatur OK' anzeigen.
---
2
• Die Zeit für die 'Verzögerung der Pumpenfreigabe' muss abgelaufen
sein.
42
• Wenn die 'Pumpensicherheit' aktiviert ist, muss der Pumpbetrieb
50 rpm
50 rpm
50 rpm
über die STOP-Taste eingeschaltet sein (rote LED-Leuchte ist
ausgeschaltet).
76 rpm
76 rpm
76 rpm
rpm
0
• Es dürfen keine Alarmmeldungen vorliegen, die den Pumpbetrieb
verhindern.
20
50
Das System wartet auf das Drehzahlsignal seitens der Hauptmaschine.
Wenn es eingegangen ist, beginnt sich die Pumpe mit der angegebenen
60
Drehzahl zu drehen. Die tatsächliche Drehzahl wird auf dem Display
100
angezeigt.
3,5 V
3. Um die Drehzahl auf den erforderlichen Wert für die Anwendung
einzustellen, ändern Sie die Drehzahlrampe (siehe Absatz
3
'Konfiguration der Drehzahlrampe').
Das Display zeigt neben der Grafik der Drehzahlrampe die Spannung
an, die von der Hauptmaschine in diesem Moment gesendet wird.
Die Pumpe hält immer dann an, wenn:
50 rpm
50 rpm
50 rpm
100
73 rpm
73 rpm
73 rpm
• die Steuerkarte über die Taste ON/OFF deaktiviert wird,
50 rpm
• der STOP-Schalter für den Pumpbetrieb betätigt wird (rote LED
73 rpm
eingeschaltet),
4
• das Fehlersignal des Wandlers aktiviert wird,
• der Alarm HÖCHSTDREHZAHL auftritt,
• der Alarm MINDESTDREHZAHL auftritt.
4. Wenn das Gerät über einen rückseitigen Anschluss des Schalter-Typs
50 rpm
50 rpm
50 rpm
50 rpm
verfügt (optional), wird die Aktivierung des Pumpbetriebs außerdem
73 rpm
über die mit diesem Anschluss verbundene Vorrichtung ausgeführt.
76 rpm
76 rpm
76 rpm
50 rpm
Damit die Pumpe eingeschaltet werden kann, muss sowohl die Taste
für den Pumpbetrieb als auch der Schalter angeschlossen sein.
76 rpm
Wenn die LED grün leuchtet, ist der Kontakt geschlossen und die
4
Pumpe kann eingeschaltet werden; wenn sie rot leuchtet, ist der
Kontakt offen und die Pumpe bleibt ausgeschaltet.
4
50 rpm
76 rpm
