1

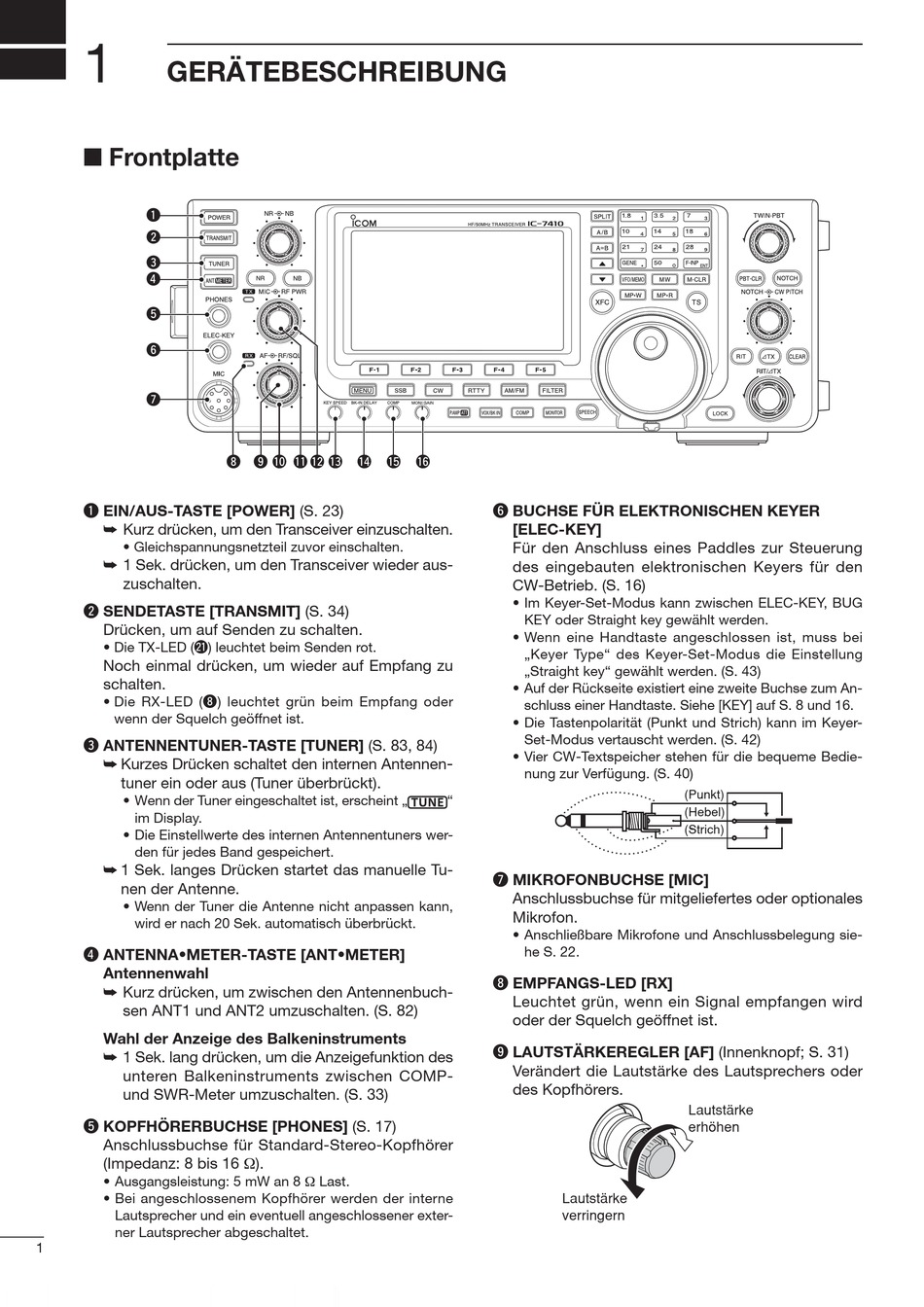

GERÄTEBESCHREIBUNG
■ Frontplatte
q
w
e
r
t
y
u
q EIN/AUS-TASTE [POWER] (S. 23)
➥ Kurz drücken, um den Transceiver einzuschalten.
• Gleichspannungsnetzteil zuvor einschalten.
➥ 1 Sek. drücken, um den Transceiver wieder aus-
zuschalten.
w SENDETASTE [TRANSMIT] (S. 34)
Drücken, um auf Senden zu schalten.
• Die TX-LED (@1 ) leuchtet beim Senden rot.
Noch einmal drücken, um wieder auf Empfang zu
schalten.
• Die RX-LED (i) leuchtet grün beim Empfang oder
wenn der Squelch geöffnet ist.
e ANTENNENTUNER-TASTE [TUNER] (S. 83, 84)
➥ Kurzes Drücken schaltet den internen Anten nen
tuner ein oder aus (Tuner überbrückt).
• Wenn der Tuner eingeschaltet ist, erscheint „
im Display.
• Die Einstellwerte des internen Antennentuners wer-
den für jedes Band gespeichert.
➥ 1 Sek. langes Drücken startet das manuelle Tu-
nen der Antenne.
• Wenn der Tuner die Antenne nicht anpassen kann,
wird er nach 20 Sek. automatisch überbrückt.
r ANTENNA•METER-TASTE [ANT•METER]
Antennenwahl
➥ Kurz drücken, um zwischen den Antennenbuch-
sen ANT1 und ANT2 umzuschalten. (S. 82)
Wahl der Anzeige des Balkeninstruments
➥ 1 Sek. lang drücken, um die Anzeigefunktion des
unteren Balkeninstruments zwischen COMP-
und SWR-Meter umzuschalten. (S. 33)
t KOPFHÖRERBUCHSE [PHONES] (S. 17)
Anschlussbuchse für Standard-Stereo-Kopfhörer
(Impedanz: 8 bis 16 Ω).
• Ausgangsleistung: 5 mW an 8 Ω Last.
• Bei angeschlossenem Kopfhörer werden der interne
Lautsprecher und ein eventuell angeschlossener ex ter-
ner Laut sprecher abgeschaltet.
1
i
o
!0
!1
!2
!3
!4
!5
!6
y BUCHSE FÜR ELEKTRONISCHEN KEYER
[ELEC-KEY]
Für den Anschluss eines Paddles zur Steuerung
des eingebauten elektronischen Keyers für den
CW-Be trieb. (S. 16)
• Im Keyer-Set-Modus kann zwischen ELEC-KEY, BUG
KEY oder Straight key gewählt wer den.
• Wenn eine Handtaste angeschlossen ist, muss bei
„Keyer Type" des Keyer-Set-Modus die Einstellung
„Straight key" gewählt werden. (S. 43)
• Auf der Rückseite existiert eine zweite Buchse zum An-
schluss einer Handtaste. Siehe [KEY] auf S. 8 und 16.
• Die Tastenpolarität (Punkt und Strich) kann im Keyer-
Set-Modus vertauscht werden. (S. 42)
• Vier CW-Textspeicher stehen für die bequeme Be die-
-
nung zur Verfügung. (S. 40)
"
u MIKROFONBUCHSE [MIC]
Anschlussbuchse für mitgeliefertes oder optiona les
Mikrofon.
• Anschließbare Mikrofone und Anschlussbelegung sie-
he S. 22.
i EMPFANGS-LED [RX]
Leuchtet grün, wenn ein Signal empfangen wird
oder der Squelch geöffnet ist.
o LAUTSTÄRKEREGLER [AF] (Innenknopf; S. 31)
Verändert die Lautstärke des Lautsprechers oder
des Kopfhörers.
Lautstärke
verringern
(Punkt)
(Hebel)
(Strich)
Lautstärke
erhöhen
